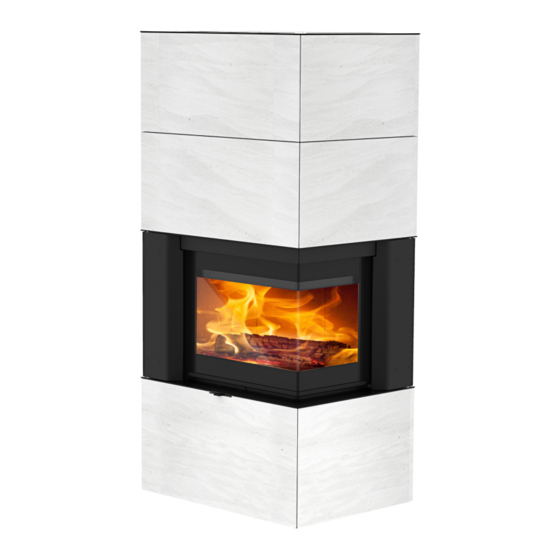

- Seite 1 SYMBIA Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Geeignete Brennstoffe und Brennstoffmengen 18 Holzarten 18 Leistungsregelung 18 Saubere Verbrennung 18 5. MANUELLE BEDIENUNG RIKA-Ökoanzünder 19 Regelung der Luftzufuhr 19 Richtiges Anheizen 20 Nachlegen 20 6. REINIGUNG UND WARTUNG Grundsätzliche Hinweise 21... -
Seite 3: Einführung
1. EINFÜHRUNG Zeichenerklärung ...wichtiger Hinweis ...praktischer Tipp ...per Hand... -
Seite 4: Ersatzteilübersicht Explosionsdarstellung
Ersatzteilübersicht Explosionsdarstellung... -
Seite 6: Steinverkleidung
Steinverkleidung... -
Seite 9: Stahlverkleidung
Stahlverkleidung... -
Seite 12: Ersatzteilübersicht Artikelnummern
Ersatzteilübersicht Artikelnummern Art.Nr. Bezeichnung Art.Nr. Bezeichnung Z38268 Rahmen Feuerraumtür Z37962 Umlenkplatte oben links N112655 Hohldichtung D06 Z37957 Umlenkplatte oben links Z37663 Dekorglas Z37956 Umlenkplatte oben N112658 Runddichtschnur D08 Z37958 Umlenkplatte oben rechts N112169 ISK-Schraube Z37963 Umlenkplatte oben rechts L03754 Haken N106175 Sechskantmutter N111784... - Seite 13 Art.Nr. Bezeichnung Art.Nr. Bezeichnung Z38263 Halterung für Verkleidung Stein unten N112425 Gewindestift Z38264 Halterung für Verkleidung Stein seitlich Z34939 Magnet I N111910 ISK-Schraube N112432 Sechskantmutter N108573 ISK-Schraube N111953 ISK-Schraube N112540 Nutenstein N112382 ISK-Senkschraube L03745 Halteplättchen N112008 SK-Schraube N112253 Gewindestift LB00753 Stahlverkleidung hinten unten N112169 ISK-Schraube...
-
Seite 14: Abmessungen, Gewicht Und Anschluss
Abmessungen, Gewicht und Anschluss Technische Daten RO-T3 R-S/RO-S Technische Daten Heizleistungsbereich [kW] 4 - 8 Raumheizvermögen abhängig von der 90 - 210 Hausisolierung Brennstoffverbrauch [kg/h] bis 2,2 Wirkungsgrad >80% -Gehalt in Prüfung CO-Emission bez. 13% O [mg/m <1250 Staub-Emissionen [mg/m <40 Abgasmassenstrom [g/s]... -
Seite 15: Wichtige Informationen
Bestimmungen und Gesetze, sowie die örtlich gültigen bzw Reinigen der lackierten Flächen während der Aushärtephase ist Vorschriften und Regeln zu vermeiden Das Aushärten des Lackes ist nach dem Betrieb mit großer Leistung beendet RIKA Öfen dürfen Wohnräumen normaler Luftfeuchtigkeit (trockene Räume nach VDE 0100 Teil 200) aufgestellt werden Die Öfen sind nicht spritzwassergeschützt... -
Seite 16: Vor Dem Aufstellen
Kaminöfen der Bauart 1 (BA 1) Vor dem Aufstellen Diese dürfen nur mit geschlossener Feuerraumtür betrieben Bodentragfähigkeit werden Überzeugen Sie sich vor dem Aufstellen, ob die Tragfähigkeit der Für Mehrfachbelegung geeignet (beachten Unterkonstruktion dem Gewicht des Ofens standhält unterschiedlichen Länderbestimmungen) Hinweis Die Feuerraumtür darf nur zur Brennstoffaufnahme geöffnet Veränderungen an der Feuerstätte dürfen nicht vorgenommen... -
Seite 17: Installation Des Kaminofens
Leitung die Verbrennungsluft von außen zugeführt Zum fachgerechten Anschließen empfehlen wir original Rauchrohre werden Lt EnEV sollte die Verbrennungsluftleitung absperrbar aus dem RIKA Rauchrohrsortiment sein Die Stellung auf/zu muss eindeutig erkennbar sein Schließen Sie an den Ansaugstutzen ein Rohr mit Ø 125 mm für Anschluss an den Schornstein (Kamin) Scheitholz- u Kombiöfen oder mit Ø... -
Seite 18: Kleine Brennstoffkunde: Scheitholz
4. KLEINE BRENNSTOFFKUNDE: SCHEITHOLZ Geeignete Brennstoffe und Leistungsregelung Brennstoffmengen Die Leistungsregelung Ihres Kaminofens erfolgt händisch oder über die elektronische Steuerung Rikatronic Beachten Sie jedoch bitte Grundsätzlich ist Ihr Kaminofen zur Verfeuerung von trockenem auch, dass die Leistung Ihres Kaminofens vom Schornsteinzug und Scheitholz geeignet Außerdem können Sie Brennstoffe wie der eingelegten Brennstoffmenge abhängig ist Holzbriketts verfeuern... -
Seite 19: Manuelle Bedienung
Ökoanzünder hängt auch von der Größe und Beschaffenheit Ihres Brennholzes und dessen Trocknungsgrad ab Im Idealfall reicht eine Rippe zum Anzünden Anheizstellung Tipp Die Anzünder können Sie unter der Nummer E15834 bei Ihrem RIKA Ofenfachhändler beziehen Mittelstellung Nullstellung Die Anheizstellung darf ausschließlich zum Entzünden der Scheite... -
Seite 20: Richtiges Anheizen
Sie einen RIKA-Ökoanzünder Rauchentwicklung Es kann sich ein explosives Gas- Luftgemisch obenauf Zur Not kann anstelle des RIKA-Ökoanzünders auch etwas entwickeln, das in weiterer Folge zu einer mitunter heftigen unbeschichtetes Papier auf dem Spanholz platziert werden Verpuffung führen kann Aus Sicherheitsgründen wird empfohlen,... -
Seite 21: Reinigung Und Wartung
6. REINIGUNG UND WARTUNG Grundsätzliche Hinweise Aschelade entleeren Entleeren Sie die Aschelade regelmäßig Kippen Sie die Bodenroste Hinweis nach hinten und heben Sie die Aschelade heraus Achten darauf, dass Reinigungstätigkeiten (Staubsaugen) rund um den Ofen während des Heizbetriebes nicht in die Verbrennungsluftleitung hineinsaugen Sie könnten dabei Glutteile heraussaugen –... -
Seite 22: Reinigen Der Rauchgaswege
Reinigen der Rauchgaswege (1x jährlich) Nehmen Sie die Rauchrohre ab, dann den Kaminanschluss überprüfen und reinigen Die Ablagerungen von Ruß und Staub im Ofen und in den Rauchrohren können abgebürstet und abgesaugt werden... -
Seite 23: Dichtungen Prüfen
Dichtungen prüfen (1x jährlich) Der Zustand der Dichtungen sollte mind 1x im Jahr überprüft werden Dichtungen je nach Zustand reparieren oder ersetzen Hinweis Nur intakte Dichtungen garantieren die einwandfreie Funktion Ihres Kaminofens! Tipp Sie finden Dichtungen in der Ersatzteilliste Hinweis Angesammelte Flugasche kann... -
Seite 24: Problemfälle - Mögliche Lösungen
7. PROBLEMFÄLLE – MÖGLICHE LÖSUNGEN Problemfall 1 Problemfall 2 Feuer brennt mit schwacher, orangefarbener Flamme, das Fenster Ofen riecht stark und gibt Rauch in den Raum ab verrußt Ursache(n) Ursache(n) Einbrennphase (Inbetriebnahme) Schlechter Kaminzug Ofen ist verstaubt und/oder verschmutzt Feuchtes Holz Mögliche Lösungen Unsachgemäßes Anheizen Einbrennphase abwarten und ausreichend lüften... -
Seite 25: Garantie
Bedingungen des Importeurs Im Zweifelsfall sowie bei fehlenden oder fehlerhaften Übersetzungen gilt immer die deutsche Version als allein gültige Im Sinne einer rechtzeitigen Schadensbegrenzung ist der Garantieanspruch seitens des Anspruchnehmers beim RIKA Fach- bzw Vertragshändler durch Rechnung und Angabe von Kaufdatum, Modellnamen, Seriennummer sowie Reklamationsgrund schriftlich geltend... - Seite 28 RIKA Innovative Ofentechnik GmbH Müllerviertel 20 4563 Micheldorf / AUSTRIA Technische und optische Änderungen, sowie Satz- und Druckfehler vorbehalten Tel.: +43 (0)7582/686 - 41, Fax: -43 E-Mail: verkauf@rika.at www.rika.at © 2019 | RIKA Innovative Ofentechnik GmbH...
