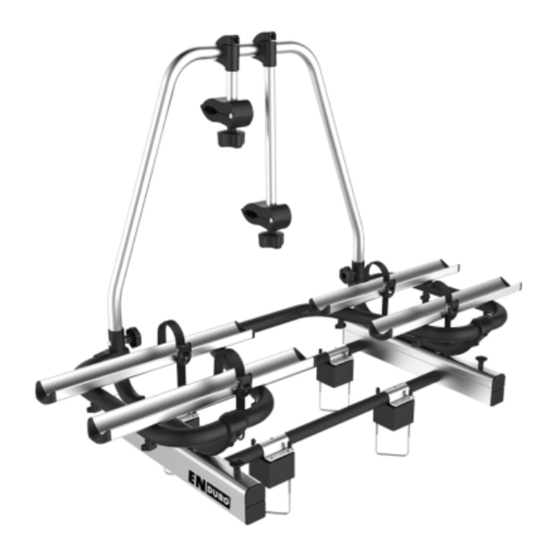

LAS BC 260 Bedienungsanleitung
Aluminium fahrradträger für die deichsel gleitend
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für LAS BC 260
Inhaltszusammenfassung für LAS BC 260

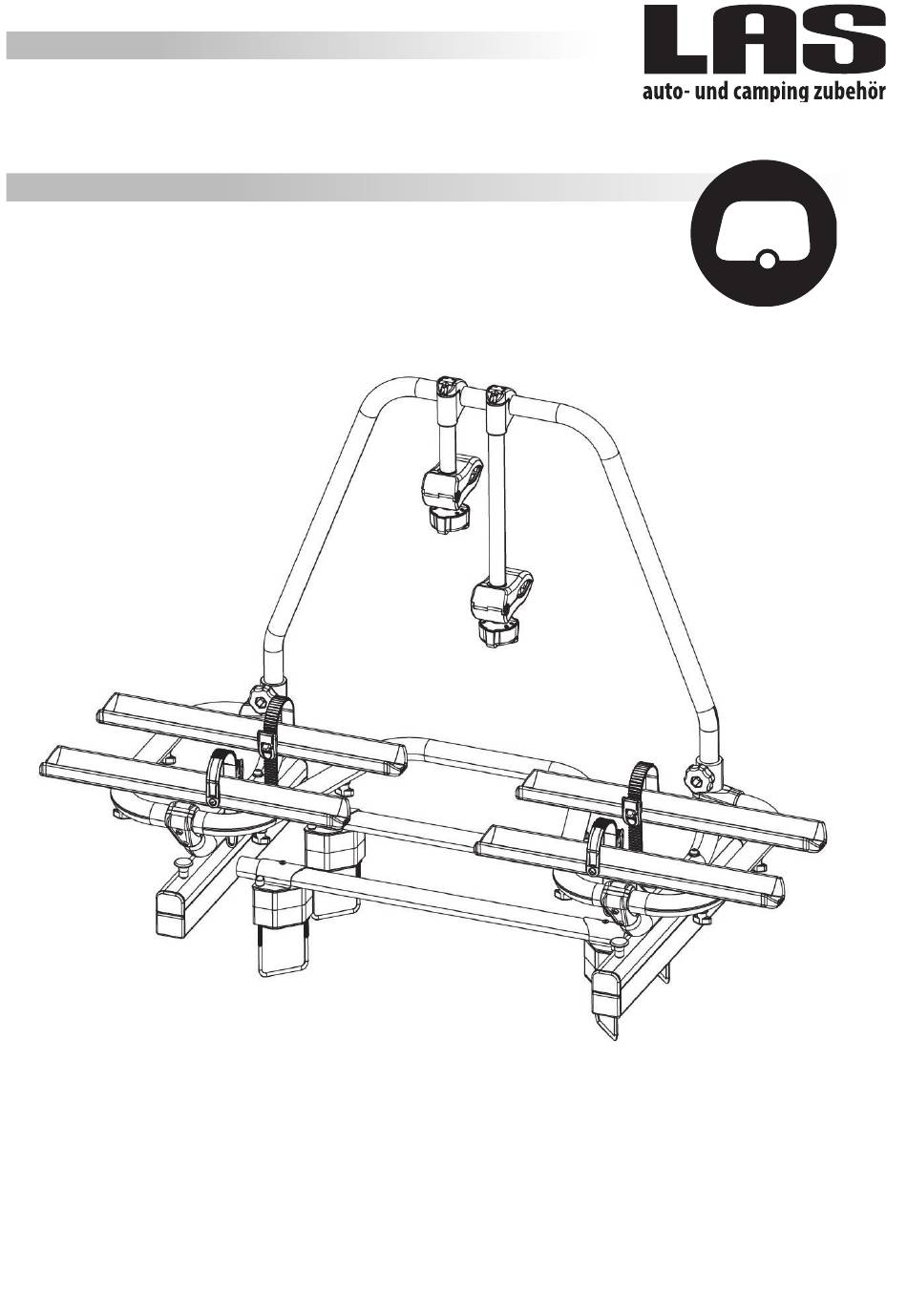

- Seite 1 DE GB FR DE Aluminium Fahrradträger für die Deichsel BC 260, gleitend Art.-Nr. 11844...
-
Seite 2: Inhaltsverzeichnis
INHALT VORWORT PFLICHTEN IM UMGANG MIT DIESER MONTAGEANLEITUNG BESTIMMUNGSGEMÄßER GEBRAUCH SICHERHEITSHINWEISE – ERLÄUTERUNG DER KATEGORIEN TECHNISCHE DATEN SICHERHEITSHINWEISE LIEFERUMFANG MONTAGE DES FAHRRADTRÄGERS AUF DER WOHNWAGEN DEICHSEL FAHRRÄDER MONTIEREN FAHRRADTRÄGER WEGSCHIEBEN, ZUGANG ZUR DEICHSELBOX WARTUNG, REINIGUNG UND PFLEGE ENTSORGUNG OPTION (Nicht im Lieferumfang) EXPLOSIONSZEICHNUNG ERSATZTEILE –STÜCKLISTE VORWORT... -
Seite 3: Sicherheitshinweise - Erläuterung Der Kategorien
SICHERHEITSHINWEISE – ERLÄUTERUNG DER KATEGORIEN In der Anleitung finden Sie folgende Kategorien von Sicherheitshinweisen: WARNUNG! Personenschäden möglich: Hinweise mit dem Wort WARNUNG! Warnen vor einer möglicherweise drohenden Gefahr. Wenn sie nicht gemieden wird, können Tod oder schwerste Verletzungen die Folge sein. VORSICHT! Personen- oder Sachschaden möglich: Hinweise mit dem Wort VORSICHT! Warnen vor einer möglicherweise drohenden Gefahr. - Seite 4 WARNUNG! Personen- oder Sachschaden durch Überladen. Das Überschreiten der max. Nutzlast des Fahrradträgers, sowie der zulässigen Stützlast der Anhängerkupplung oder des zulässigen Gesamtgewichts des Wohnwagens kann zu schweren Unfällen führen. • Beachten Sie unbedingt die Angaben zur max. Nutzlast, zulässigen Stützlast und zulässigem Gesamtgewicht Ihres Wohnwagens.
-
Seite 5: Lieferumfang
LIEFERUMFANG... -
Seite 6: Montage Des Fahrradträgers Auf Der Wohnwagen Deichsel
MONTAGE DES FAHRRADTRÄGERS AUF DER WOHNWAGEN DEICHSEL Stellen Sie Ihr Wohnwagen auf einer ebenen Fläche ab. Ziehen Sie die Handbremse an. WARNUNG! Personen- oder Sachschaden durch beschädigten Fahrradträger. Beschädigungen des Trägers z. B. durch verbogene Teile, Risse oder Kratzer, schließen die sichere Funktion des Trägers aus. •... - Seite 7 Die optimale Position auf der Wohnwagendeichsel. WARNUNG! Materialschaden durch Montage des Fahrradträgers an der Wohnwagendeichsel. Achten Sie beim Aufstellen des Fahrradträgers auf die Deichsel des Wohnwagens darauf, dass der Fahrradträger das Fahrzeug oder den Wohnwagen während des Gebrauchs nicht beschädigen kann. •...
- Seite 8 Verwenden Sie bei Bedarf die Distanzklötze, um die Wölbung der Abdeckhaube der Deichsel auszugleichen. 1 Block um 3 cm zu erhöhen, 2 Blöcke um 6 cm zu erhöhen. Mit den vier mitgelieferten Befestigungs-Sets wird der Träger auf das Chassis montiert. HINWEIS: Es sind zwei rechte und zwei linke U-Bleche verfügbar (siehe Zeichnung unten).
-
Seite 9: Fahrräder Montieren
Um dafür zu sorgen, dass der Träger auf seinem Platz bleibt wird dieser fixiert, indem Sie die vier Bohrungen der Gegenbleche in das Basisrohr übertragen. Bohren Sie diese Löcher 3mm groß. Danach wird mit den mitgelieferten Schrauben der Träger fixiert. WARNUNG! Personen- oder Sachschaden durch Verlust des Fahrradträgers während der Fahrt. - Seite 10 ACHTUNG! Personen- oder Sachschaden durch herumfliegende Teile möglich. Nicht fest angezogene Flügelschrauben an den Schienen des Fahrradträgers können sich während der Fahrt lösen und zum Verlust der Schrauben und Schienen führen. • Schrauben Sie alle Flügelschrauben an den Schienen vor Fahrtantritt handfest an. HINWEIS Die Rahmenhalter können beliebig am Fahrrad platziert werden.
- Seite 11 WARNUNG! Personen- oder Sachschaden durch Verlieren der Fahrräder. Das Fahren ohne Sicherheitsgurte kann zu Unfällen führen. • Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz des Gurtes um die Fahrräder und Rahmenhalter des Trägers (sehe Abbildung 5). • Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz der beiden Gurte um das Vorderrad und den Gurt um das Hinterrad des Fahrrades.
-
Seite 12: Fahrradträger Wegschieben, Zugang Zur Deichselbox
FAHRRADTRÄGER WEGSCHIEBEN, ZUGANG ZUR DEICHSELBOX ACHTUNG! Sachschaden durch öffnende Heckklappe. Die Heckklappe könnte gegen den Fahrradträger oder Fahrräder schlagen und beschädigt werden. • Elektrische Heckklappen abschalten und manuell betätigen. ACHTUNG! Materialschaden durch Öffnen der Deichsel. Die Klappe der Deichselbox kann mit den Fahrrädern oder dem Fahrradträger in Kontakt kommen und diese beschädigen. •... -
Seite 13: Wartung, Reinigung Und Pflege
WARNUNG! Personen- oder Sachschaden durch Verlust des Fahrradträgers während der Fahrt möglich. Das Fahren mit einem Fahrradträger, welcher nicht zurückgeschoben und verriegelt ist, kann dazu führen, dass der Fahrradträger abbricht oder das Fahrzeug beschädigt wird. • Schieben Sie den Fahrradträger vor dem Fahren wieder zurück (siehe Abbildung 4). •... -
Seite 14: Explosionszeichnung
EXPLOSIONSZEICHNUNG... -
Seite 15: Ersatzteile -Stückliste
STÜCKLISTE POS. NR. BESCHREIBUNG ANZAHL MAßE Basisrahmen Kunststoff Radhalter Spannband Kunststoff Abdeckkappe Radhalter-Spannband-Clip Rahmenhalter kurz Rahmenhalter lang U-Beugel Aluminium-Rohrrahmen Aluminium Radhalter Aluminium-Rohrrahmen Kunststoff-Abstandshalter (30mm) U-Verbindungsschraube 2x Links Befestigungsbügel 2x Links Sicherungspin Abdeckung für Mutter Selbstsichernde Mutter Kunststoff Rändelschraube Nutstein M8 x 55 Schloss Schraube M8 x 60 Scheibe... - Seite 44 EAL GmbH Otto-Hausmann-Ring 107 +49 (0)202 42 92 83 0 info@eal-vertrieb.com 42115 Wuppertal +49 (0) 202 42 92 83 – 160 www.eal-vertrieb.com Deutschland / Germany / Allemagne © EAL GmbH, 11844, 02. 2019...
