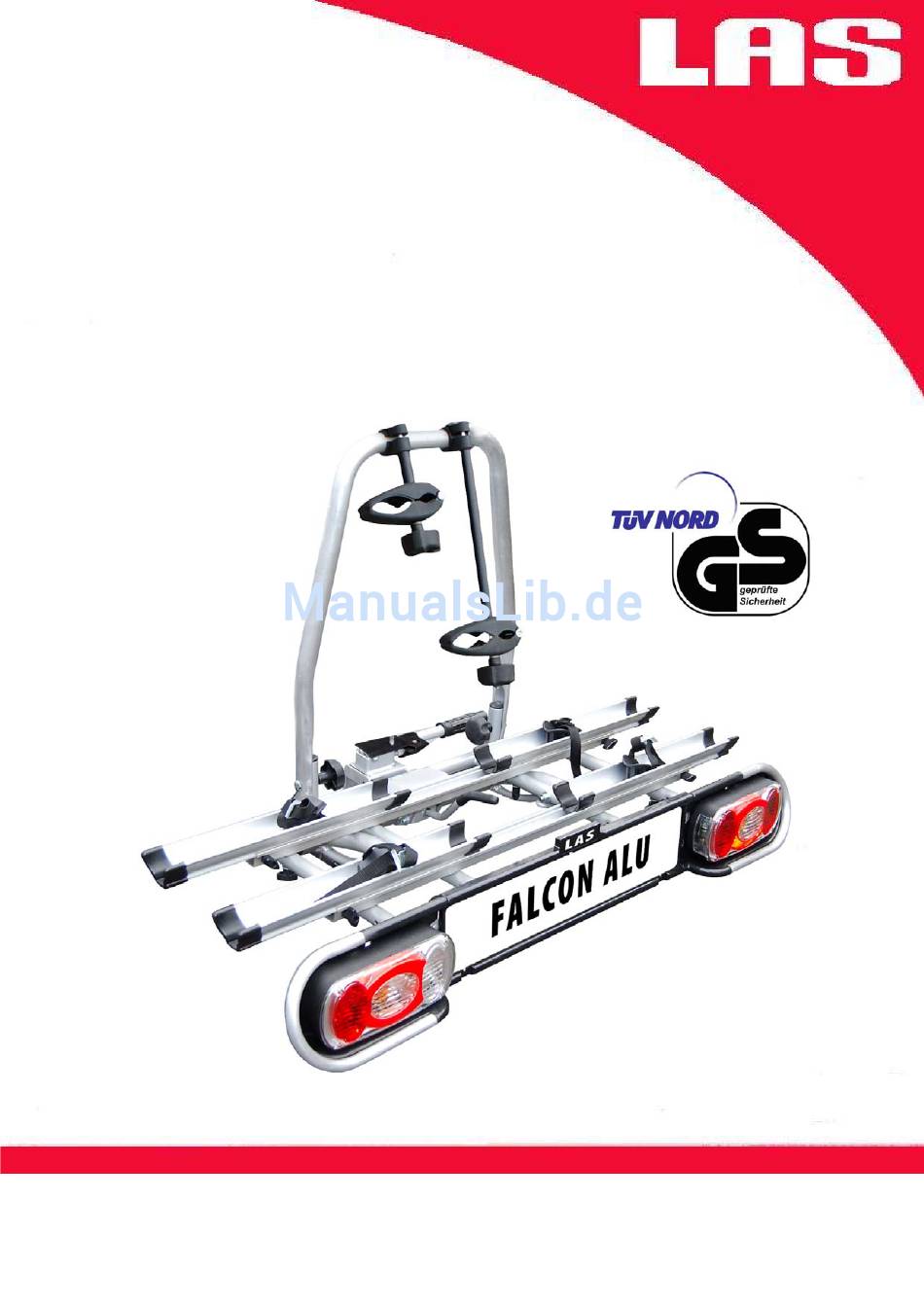

- Seite 1 Montageanleitung „ FALCON - ALU “ Art. Nr. 12001 EAL GmbH, Postfach 14 41 24, D-42310 Wuppertal...
- Seite 2 Sehr verehrter Kunde, vielen Dank, dass Sie sich für dieses Qualitätsprodukt aus dem Hause LAS entschieden haben. Dieser Fahrradheckträger ist teilweise vormontiert und mit wenigen Handgriffen einsatzbereit. Dieser Fahrradträger wurde auf Qualität und Vollständigkeit hin überprüft. Der Heckträger ist zu einem großen Teil aus Aluminium gefertigt. Alle übrigen Teile sind aus Stahl gefertigt und durch eine Pulverlackierung gegen Korrosion geschützt.
-
Seite 3: Montage
Montage Kunststoff – Abdeckung ab 2009 Teile Nr. 80072 Befestigen Sie den Quickverschluss mit den Schrauben M8 X 25, Scheiben und den selbst sichernden Muttern M8 an der Anflanschplatte vom Trägertisch. Siehe Foto Ziehen sie diese Verbindung kraftschlüssig an Den U – Bügel befestigen Sie mit den Schloss – Schrauben M8 X 50, Scheiben und den großen Plastikschrauben M8 an die dafür vorgesehenen Rohrhülsen fest. - Seite 4 Formteile Lampensatz komplett verkabelt Rückfahrlicht Die Lampen sind schon mit dem Lampenschutz vormontiert und mit einem DIN 13 pol. Stecker verkabelt. Setzen Sie den linken Lampenschutz in die Rohrhülse des Trägertisches ein und sichern diesen mit der Schraube M6 X 30, Scheibe und der M6 selbst sichernden Mutter.
- Seite 5 Montage von dem Fahrradträger auf die Anhängekupplung Zur Montage sollte das Fahrzeug waagerecht stehen, der Motor abgestellt und die Handbremse angezogen sein. Anhängekupplung muss unbeschädigt, sauber und fettfrei sein. Der Falcon Alu wird von oben die Anhängekupplung gesetzt und dabei optisch ausgerichtet.
-
Seite 6: Montage Der Fahrräder Auf Dem Fahrradträger
Montage der Fahrräder auf dem Fahrradträger Das erste Fahrrad wird in die ersten Fahrradschienen gestellt (dem Fahrzeug am nächsten) und am U - Bügel mit dem kleinen Rahmenhalter befestigt. Öffnen Sie die Klammer des Rahmenhalters, indem Sie die abschließbare Mutter lösen. Jetzt befestigen Sie diese Klammer am Fahrradrahmen und verschließen den Rahmenhalter wieder. -
Seite 7: Abklappen Des Fahrradträgers
Abklappen des Fahrradträgers Halten Sie mit einer Hand den U-Bügel fest, damit der Träger nicht schlagartig nach unten abklappen kann. Mit der anderen Hand drücken Sie den Hebel des Klappmechanismus nach unten. Nun können Sie den Träger vorsichtig abklappen. Durch Anheben des Trägertisches rastet dieser wieder in die Endposition ein. Siehe Foto Der Fahrradträger kann auch mit Beladung (Fahrräder usw.) abgeklappt werden damit der KFZ Stauraum (Kofferraum) jederzeit zugänglich ist. - Seite 8 Fahrradheckträger können Sie unter Beachtung STVZO sowie der vorhandenen Stützlast und max. Nutzlast auch für Transporte anderer Güter oder Gegenstände verwenden. Es muss allerdings eine sichere Befestigung dieser Güter oder Gegenstände gewährleistet sein. Vielen Dank, dass Sie sich für ein LAS- Produkt entschieden haben.
- Seite 9 Pos. 13 alte Art. Nr. 80013 neue Art. Nr. 90611 Pos. 14 alte Art. Nr. 80014 neue Art. Nr 90612 Pos. 15 alte Art. Nr. 80015 neue Art. Nr. 90613 Pos. 16 alte Art. Nr. 80016 neue Art. Nr. 90614 Pos.
- Seite 10 Position Bezeichnung Stück Art. Nr. Trägertisch vormontiert 90632 Quick Verschluss 90668 U –Bügel 90630 Führung für die Radschiene 90628 Radschiene vormontiert 90629 Endkappe vormontiert 90645 Radblocker vormontiert 90417 Rahmenhalter kurz abschließbar 11232 Rahmenhalter lang abschließbar 11233 Kennzeichenhalter 90622 Lampenschutz links 90624 ab 2010 90670 Lampenschutz rechts 90623 ab 2010 90671...
- Seite 11 Position Bezeichnung Stück Art. Nr. Lampensatz mit Kabel 90617 Schraube M8 X 25 90420 Scheibe 8 mm 90252 Selbstsichernde Mutter M8 90255 Stopfen 20 mm rund 90367 Spanngurt klein 90618 Plastikschraube M6 X 15 90209 Plastikmutter M8 groß 90081 Plastikmutter M6 klein 90515 Schloss Schraube M8 X 60 90364...
- Seite 12 EAL GmbH, Postfach 14 41 24, D-42310 Wuppertal...
