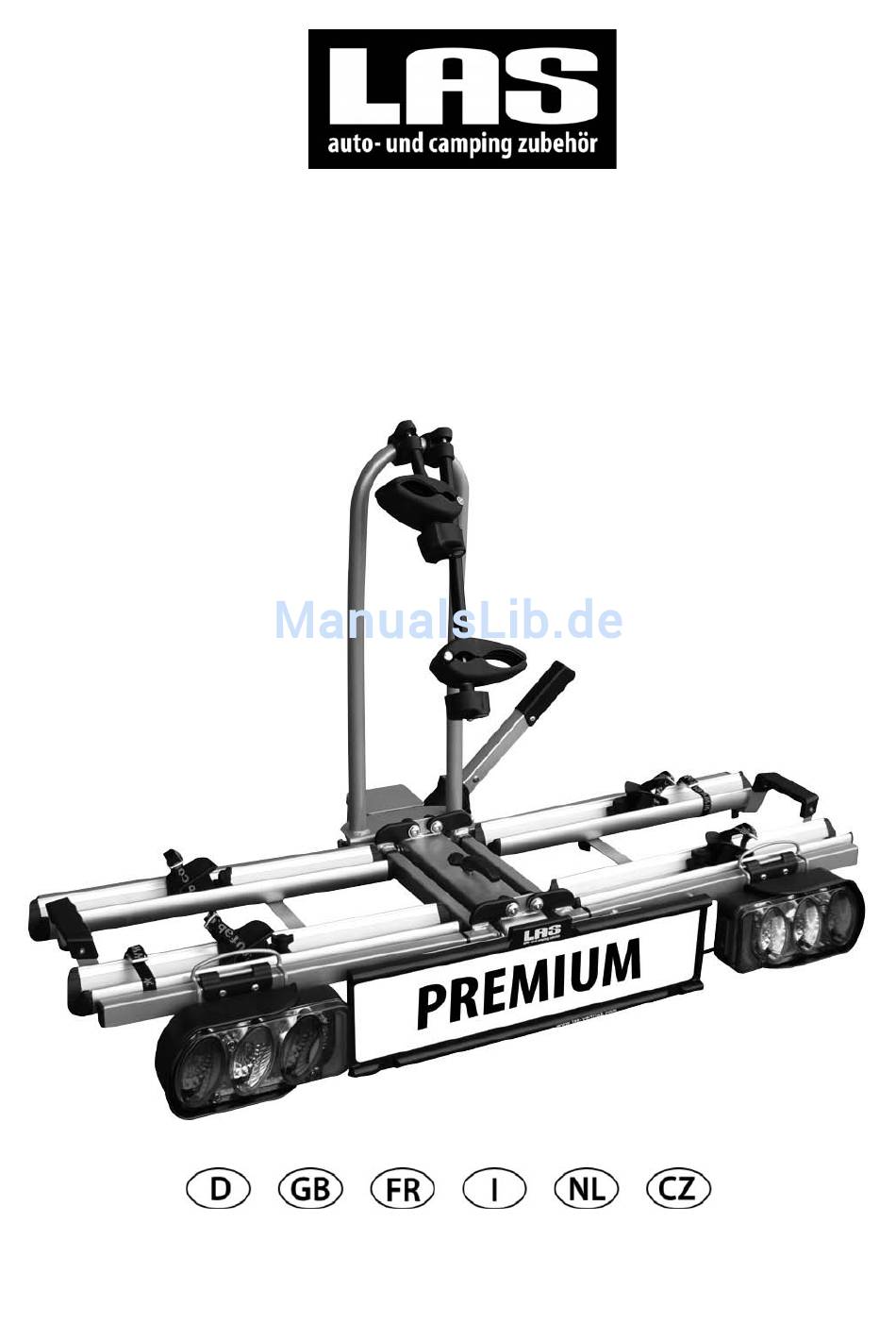

- Seite 1 Montageanleitung für Fahrradträger „PREMIUM“ Art. Nr. 12011LAS EAL GmbH, Otto-Hausmann-Ring 107, D-42115 Wuppertal...
- Seite 2 Für Leerfahrten und für den Transport von Lasten zugelassen (bitte StVZO beachten) europäische Betriebserlaubnis ( EG – BE ) TÜV-/GS- geprüft. Keine TÜV Vorführung oder Eintrag in die KFZ Papiere Träger: „PREMIUM„ Art. Nr. 12011LAS Material: Stahl/Alu Farbe: silber Eigengewicht des Trägers:...
-
Seite 3: Montage Des Fahrradträgers Auf Die Anhängekupplung
Handbremse angezogen sein. Anhängekupplung muss unbeschädigt, sauber und fettfrei sein. Der Fahrradträger PREMIUM wird von oben auf die Anhängekupplung gesetzt und dabei gerade zum Fahrzeugheck ausgerichtet. (Siehe Foto) Den Schnellverschlusshebel bis zum Anschlag nach unten drücken (ca. 40 kg). Der Hebel bleibt dann in horizontaler Stellung stehen. -
Seite 4: Der Schnellverschluss
Der Schnellverschluss Schnellverschluss Grüne Markierung Schloss Schnellverschlusshebel Kunststoff Verriegelung Um den Träger betriebsbereit zu machen müssen Sie nur noch die: Radschienen nach außen schieben, indem vorab die Plastikmuttern lösen die sich auf der Unterseite Rad- schienen befinden. Nach dem Herausziehen der Schienen diese wieder festziehen Trägertischhälften zur... - Seite 5 Kennzeichenhalter zur Seite drehen bis dieser an der linken Trägertischseite einrastet. (Siehe Foto) Nun drehen Sie die Lampen nach vorne, indem Sie diese zuerst nach unten drücken und dann weiter nach oben bis zum Anschlag drehen. (Siehe Foto) Jetzt noch die Lampenbefestigung in das Formteil einrasten lassen, indem Sie die Lampe nach vorne ziehen.
-
Seite 6: Montage Der Fahrräder Auf Dem Fahrradträger
Montage der Fahrräder auf dem Fahrradträger Das erste Fahrrad wird in die vordere Fahrradschiene gestellt (dem Fahrzeug am nächsten) und am U-Bügel mit dem kürtzeren Rahmenhalter befestigt. Dazu öffnen Sie die Klammer des Rahmenhalters, indem Sie die abschließbare Mutter lösen. Jetzt befestigen Sie diese Klammer am Fahrradrahmen und verschließen den Rahmenhalter wieder. -
Seite 7: Abklappen Des Fahrradträgers
Abklappen des Fahrradträgers Auf der Mitteltraverse des Fahrradträgers befinden sich die Bedienelemente des Abklappmechanismus. Zum Abklappen den Drehknopf auf das Symbol „Öffnen“ (Symbol offenes Vorhängeschloss) stellen und den Hebel nach oben ziehen. Halten Sie mit einer Hand den U-Bügel fest, damit der Träger nicht schlagartig nach unten abklappen kann. - Seite 8 Optional erhältlich: Auffahrschiene Art. Nr. 11513 Mit der Auffahrschiene können Sie schwerere Fahrräder (z.B. Elektroräder) mühelos und ohne besondere Anstrengung auf den Fahrradträger hinaufschieben. Achtung: Sicherheitshinweise unbedingt beachten! Überprüfen Sie bei jedem Fahrtantritt und zwischendurch regelmäßig die Lichtanlage Ihres Heckträgers auf korrekte Funktion! Bei neuen Kupplungen befindet sich häufig eine dicke schwarze Lackschicht auf der Kupplungskugel.
- Seite 43 Teileliste...
- Seite 44 Stückliste Art.-Nr. 12011LAS I Lista pezzi codice 12011LAS Parts list Art. No. 12011LAS NL Stuklijst 12011LAS Liste des pièces n° d'art. 12011LAS CZ Kusovník výr. č. 12011LAS D - Bezeichnung I - Designazione GB - Designation NL - Benaming N° FR - Désignation CZ - Název Trägerbasis, Support de base,...
