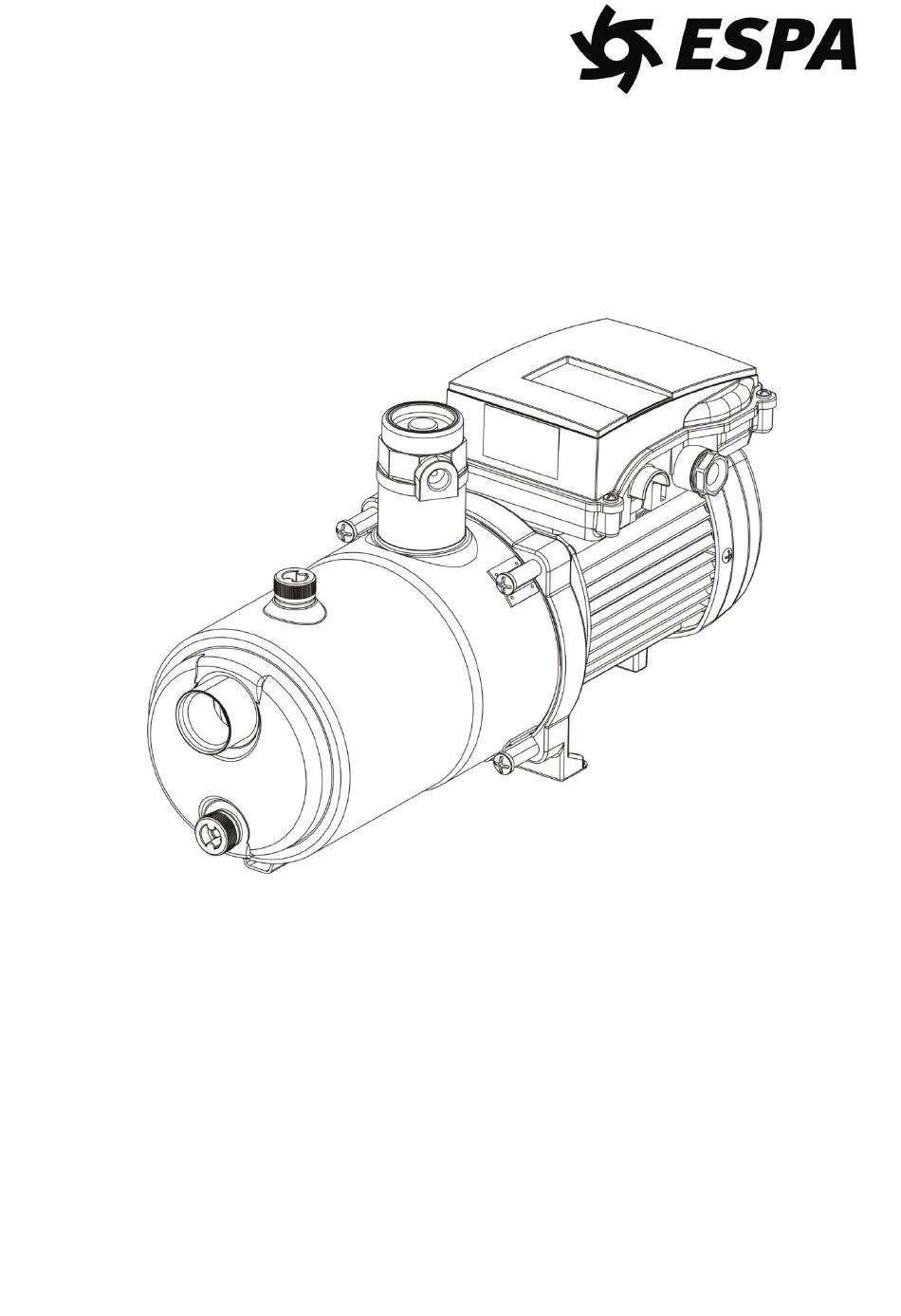

  • Seite 1 TECNOPLUS Manual de instrucciones ......(Original) Instruction manual ........(Translation from the original Spanish) Manuel d‟instructions ......(Traduction de l'original en espagnol) Gebrauchsanweisung ......(Übersetzungausdem Original in Spanisch) Manuale d‟istruzioni ....... (Traduzione dall'originale spagnolo) Manual de instruções ......(Tradução do original em espanhol)

  • Seite 3: Declaracion De Conformidad

    DECLARACION DE CONFORMIDAD DECLARACIÓN DE CONFORMIDAD DE: KONFORMITÄTSERKLÄRUNG Erklären unter unserer Verantwortung, dass das Declaramos, bajo nuestra responsabilidad, que los Produkt in diesem Handbuch erfüllen mit den productos de este manual cumplen con las folgenden Richtlinien und Normen: siguientes directivas comunitarias normas - Maschinenrichtlinie 2006/42/EG: Vorschrift EN...
  • Seite 4 - Directiva 2011/65/UE (RoHS II): Norme EN 50581 (Veja o número de série na placa de identificação e fig.4) Banyoles, 07 de Junio de 2016 Pere Tubert (Technical Manager) ESPA 2025, SL Ctra. de Mieres, s/n – 17820 Banyoles Girona - Spain...

  • Seite 5: Inhaltsverzeichnis

    4.3. Detección de fallos ........7 tura máxima de 35°C. 4.4. Descripción componentes carátula ....7 La bomba con regulador electrónico de presión 5. Mantenimiento ............ 8 incorporado TECNOPLUS está compuesta de 6. Placa de características ........8 válvula retención, leds indicación...

  • Seite 6: Manipulación

    2. MANIPULACIÓN 3.5. Controles previos a la puesta en marcha inicial Compruebe que la tensión y frecuencia de la Las bombas se suministran en un embalaje red corresponde a la indicada en la placa de adecuado para evitar su deterioro durante el características.

  • Seite 7: Ajuste De La Presión De Consigna

    4.2. Ajuste de la presión de consigna 4.3. Detección de fallos En el caso de que el circuito electrónico detecte Para subir o bajar la presión de consigna, la bomba falta de agua, parará la bomba y el led de alarma debe estar funcionando y el led de RUN encendido quedará...

  • Seite 8: Mantenimiento

    DESCRIPCIÓN La Relación de Servicios Técnicos Oficiales se Referencia articulo encuentra en www.espa.com. Voltaje + frecuencia + ficha articulo Llegado el momento de desechar la bomba, esta Caudal no contiene ningún material tóxico ni contaminante.

  • Seite 9: General Information

    4.3. Detecting failures .......... 11 maximum temperature of 35ºC. 4.4. Description of components on title page ..... 11 The pump with a built-in TECNOPLUS electronic 5. Maintenance ............11 pressure regulator comprises a retention valve, leds 6. Nameplate ............12 and electronic control.

  • Seite 10: Installation

    3. INSTALLATION 4. START-UP 4.1. Start-up and operation 3.1. Fixing Open all of the shut-off valves, both for suction and The pump should be screwed to a solid base, using delivery. the holes on the base in order to avoid undesirable noise and vibration.

  • Seite 11: Detecting Failures

    Official Technical Services list www.espa.com. When the pump is eventually disposed of, please note that it contains no toxic or polluting material. All main components are material identified to allow selective disposal.

  • Seite 12: Possible Faults, Causes And Solutions

    PLATE SHOWING CHARACTERISTICS DESCRIPTION Item reference Voltage + frequency + item specifications Flow Pressure Nominal voltage, no. stages, alternate current symbol and frequency Capacitor (Single-phase model) EC mark + year of manufacture Humidity protection level Minimum working pressure Maximum pressure Pump serial no.
  • Seite 13 6. Plaque signalétique .......... 16 La pompe à régulateur électronique de pression 7. Pannes éventuelles, causes et solutions ..16 incorporé TECNOPLUS se compose d'une vanne 8. Données techniques ......... 16 de rétention, d'indicateurs lumineux (LED) et d'un 9. Liste des composants principaux ..... 29 système électronique de contrôle.

  • Seite 14: Branchement Électrique

    2. MANIPULATION 3.5. Contrôles préalables à la première mise en marche Les pompes sont livrées convenablement emballés pour éviter tout dommage pendant le transport. Vérifiez si la tension et la fréquence au Avant de déballer, vérifiez que l'emballage n'a pas réseau correspondent bien à...

  • Seite 15: Réglage De La Pression De Consigne

    4.2. Réglage de la pression de consigne 4.3. Détection d'erreurs Pour monter ou baisser la pression de consigne, la Au cas où le circuit électronique détecterait un pompe doit être en fonctionnement et le LED manque d'eau, il arrêtera la pompe et le LED indicateur RUN doit être allumé...

  • Seite 16: Donnees Techniques

    Service Technique Officiel. DESCRIPTION La relation des services techniques officiels est en Référence article www.espa.com. Voltage + fréquence + fiche article Si arrive le moment de mettre au rebut la pompe, Débit elle n‟a pas aucun matériel toxique ou contaminant.

  • Seite 17: Allgemeines

    Wasser, frei von gelösten Feststoffen, 10. Schaltpläne ............29 und bei einer maximalen Temperatur von 35°C. 11. Abbildungen ............30 Die Pumpe ist mit dem elektronischen Druckregler TECNOPLUS ausgerüstet und setzt sich aus Sicherheitshinweise ftir Personen und Sachen Rückschlagventil, LED-Anzeigen Steuerelektronik zusammen.

  • Seite 18: Handhabung

    2. HANDHABUNG 3.5. Prüfungen vor der Inbetriebnahme Pumpen werden einer geeigneten Prfen, ob die Netzspannung mit der auf dem Verpackung, um Transportschäden zu vermeiden Typenschild angegebenen Spannung geliefert. Vor dem Auspacken überprüfen, dass die übereinstimmt. Verpackung nicht beschädigt wurde oder verformt Vergewissern Sie sich, dass die Pumpe korrekt ist.

  • Seite 19: Einstellung Des Betriebsdrucks

    4.2. Einstellung des Betriebsdrucks 4.3. Fehlerlokalisierung Um den Betriebsdruck zu erhöhen oder zu mindern, Sollte durch den Elektro-Kreis entdeckt werden, muss die Pumpe in Betrieb sein und die LED- dass nicht ausreichend Wasser vorhanden ist, wird Leuchte RUN ununterbrochen leuchten. Durch die Pumpe automatisch gestoppt und die LED- Drücken einer der beiden Steuertasten (+) oder (-) Alarmleuchte blinkt.

  • Seite 20: Wartung

    Bei längerem Stillegen die Pumpe entleeren und an einem trockenen, belüfteten Raum lagern. Achtung: Bei Störungen unseren Vertrags- Kundendienst zu Rate ziehen. Eigenmächtige Eingriffe führen zum Erlöschen der Garantie. Die Technische Dienstleistungen Verzeichnis ist im www.espa.com Wenn Pumpe schließlich entsorgt wird, BESCHREIBUNG...

  • Seite 21: Generalità

    ............ 23 La pompa con regolatore elettronico di pressione 5. Manutenzione ..........24 incorporato TECNOPLUS è formata da valvola di 6. Targhette di identificazione ......24 ritenzione, led di indicazione ed elettronica di 7. Possibili avarie, motivi e soluzioni ....24 controllo.

  • Seite 22: Collegamento Elettrico

    2. MANIPOLAZIONE 3.5. Controlli previ alla essa in arcia iniziale Le pompe vengono fornite in confezioni adatte per Verificare che la tensione e la frequenza evitare danni durante il trasporto. Prima di della rete corrispondano con quelle indicate disimballare verifica che l'imballaggio non sia sulla piastrina delle caratteristiche.
  • Seite 23 4.2. Regolazione della pressione di consegna 4.3. Rilevamento di errori Per aumentare o diminuire la pressione di Nel caso in cui un circuito elettronico rilevi consegna la pompa deve essere in funzione ed il mancanza d‟acqua, arresterà la pompa e il led di led RUN acceso in modo permanente.
  • Seite 24 DESCRIZIONE L'elenco servizi tecnici autorizzati è Riferimento articolo www.espa.com. Tensione + frequenza + scheda articolo Quando sarà il momento di mettere fuori servizio la Portata pompa, si ricordi che non contiene prodotti tossici Pressione né inquinanti. componenti...
  • Seite 25 4.4. Descrição componentes máscara ..... 27 A bomba com regulador electrónico de pressão 5. Manutençào ............ 28 incorporado TECNOPLUS é composta por válvula 6. Chapa de características ........ 28 de retenção, luzes de indicação e electrónica de 7. Possíveis avarias, causas e soluções .... 28 controlo.

  • Seite 26: Colocação Em Funcionamento

    2. MANIPULAÇÃO 3.5. Controles prévios ao arranque inicial bombas são fornecidas embalagens Comprove que a tensâo e frequência de rede apropriadas para evitar danos durante o transporte. correspondem às indicadas na placa de Antes Verifique se a embalagem não está caracteristicas.

  • Seite 27: Detecção De Falhas

    4.2. Ajuste da pressão de referência 4.3. Detecção de falhas Para subir ou descer a pressão de referência a No caso do circuito electrónico detectar uma falha bomba deve estar a funcionar e a luz de RUN de água, a bomba pára e a luz de alarme fica em acesa permanentemente.

  • Seite 28: Placa De Características

    ATENÇÃO: em caso de avaria, a mani- pulaçâo da bomba sô deverâ ser realizada por um serviço técnico autorizado. A lista de serviços técnicos autorizados está na www.espa.com. DESCRIÇÃO No final do tempo de vida útil da bomba, esta nâo Referência artigo contém nenhum material tôxico nem contaminante.

  • Seite 29: Lista De Componentes Principales

    Corps d‟aspiration Cuerpo aspiración Suction casing Sauggehäuse Corpo aspirante Corpo de aspiração Cuerpo bomba Pump casing Corps de pompe Pumpengehäuse Corpo della pompa Corpo de bomba Rodete Impeller Roue Laufrad Girante Impulsor Difusor Diffuser Diffuseur Leitrad Difusor Difusor Retén mecánico Mechanical seal Garniture mécanique Gleintringdichtung...
