Bedienungsanleitung Peak Atlas

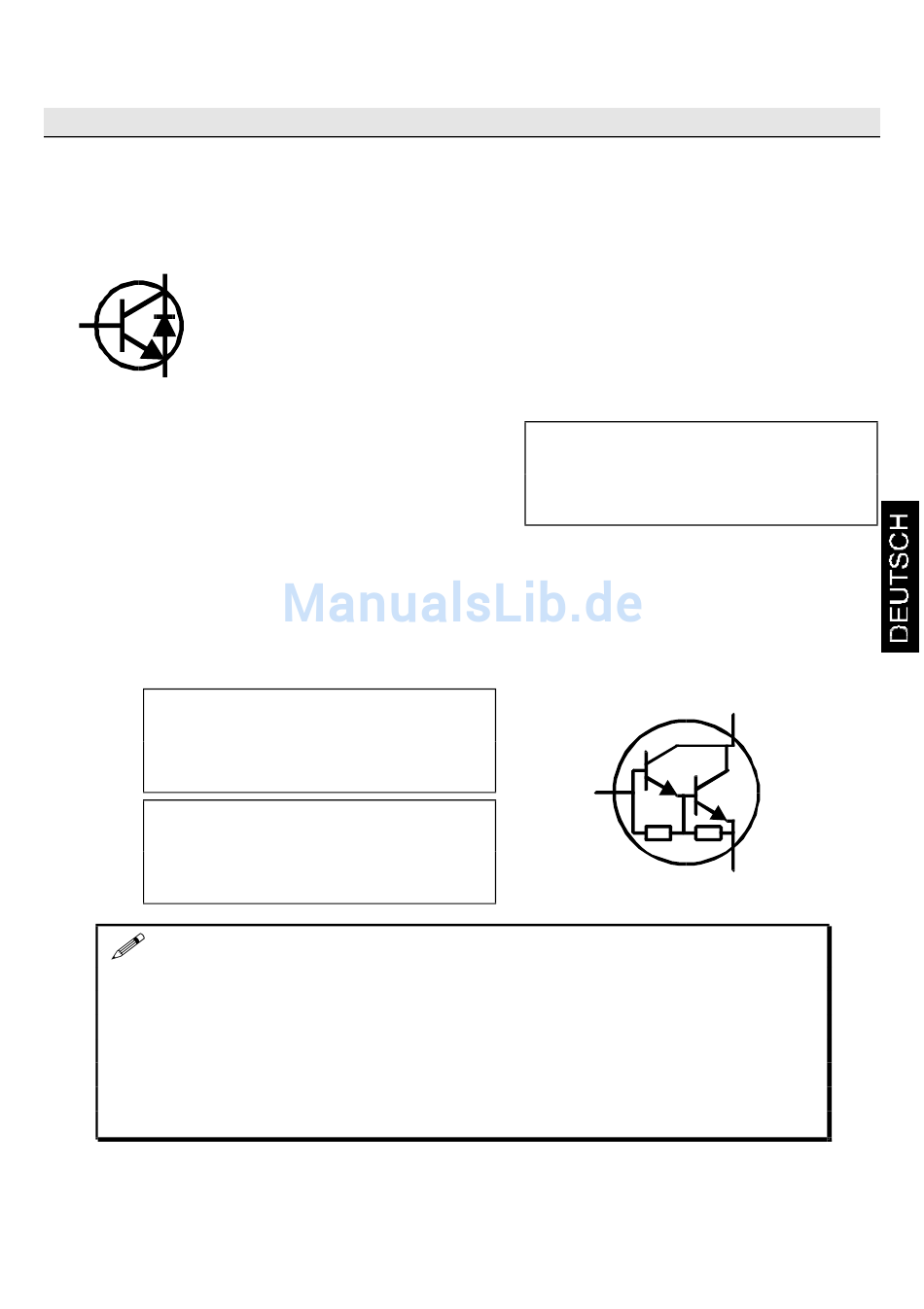

Transistor-Spezialfunktionen
Viele moderne Transistoren enthalten zusätzliche Spezialfunktionen. Wenn der Atlas
Spezialfunktionen erkannt hat, werden die Details zu diesen Spezialfunktionen nach dem Druck
auf die Taste scroll/off als nächstes angezeigt.
Einige Transistoren, insbesondere Ablenktransistore für Kathodenstrahlröhren
und viele große Darlington-Transistoren verfügen innerhalb des Gehäuses
über eine Schutzdiode, die zwischen Kollektor und Emitter angeschlossen ist.
Ein typisches Beispiel für einen Bipolartransistor mit Schutzdiode ist der
Philips BU505DF. Beachten Sie, dass Schutzdioden immer intern so zwischen
Kollektor und Emitter angeschlossen sind, dass sie normalerweise in
Sperrrichtung gepolt sind. Bei NPN-Transistoren ist
die Anode der Diode am Emitter des Transistors
angeschlossen. Bei PNP-Transistoren ist die Anode
der
Diode
am
angeschlossen.
Zusätzlich dazu haben viele Darlington-Transistoren und einige herkömmliche Transistoren auch
ein Nebenwiderstands-Netzwerk zwischen Basis und Emitter des Bauelementes. Der Atlas kann
den Nebenwiderstand erkennen, wenn er einen Widerstand von typischerweise weniger als 60kW
hat. Der bekannte Darlington-Transistor Motorola TIP110 enthält interne Widerstände zwischen
Basis und Emitter.
Resistor shunt
between B-E
HFE not accurate
due to B-E res
Es ist wichtig, zu beachten, dass wenn ein Transistor einen Basis-Emitter-
Nebenwiderstand enthält, alle Messwerte der Stromverstärkung (HFE) bei den vom
Atlas verwendeten Testströmen sehr klein sein werden. Der Grund dafür ist, dass
die Widerstände einen zusätzlichen Pfad für den Basisstrom darstellen. Die
Messwerte für die Verstärkung können jedoch weiterhin zum Vergleich von
Transistoren gleichen Typs benutzt werden, um sie einander anzupassen oder
Verstärkungsbereiche auszuwählen. Der Atlas warnt Sie, wenn eine solche
Bedingung auftritt, wie oben gezeigt
Kollektor
des
Transistors
Diode protection
between C-E
Page 9
Juli 2001, Vers. 5
