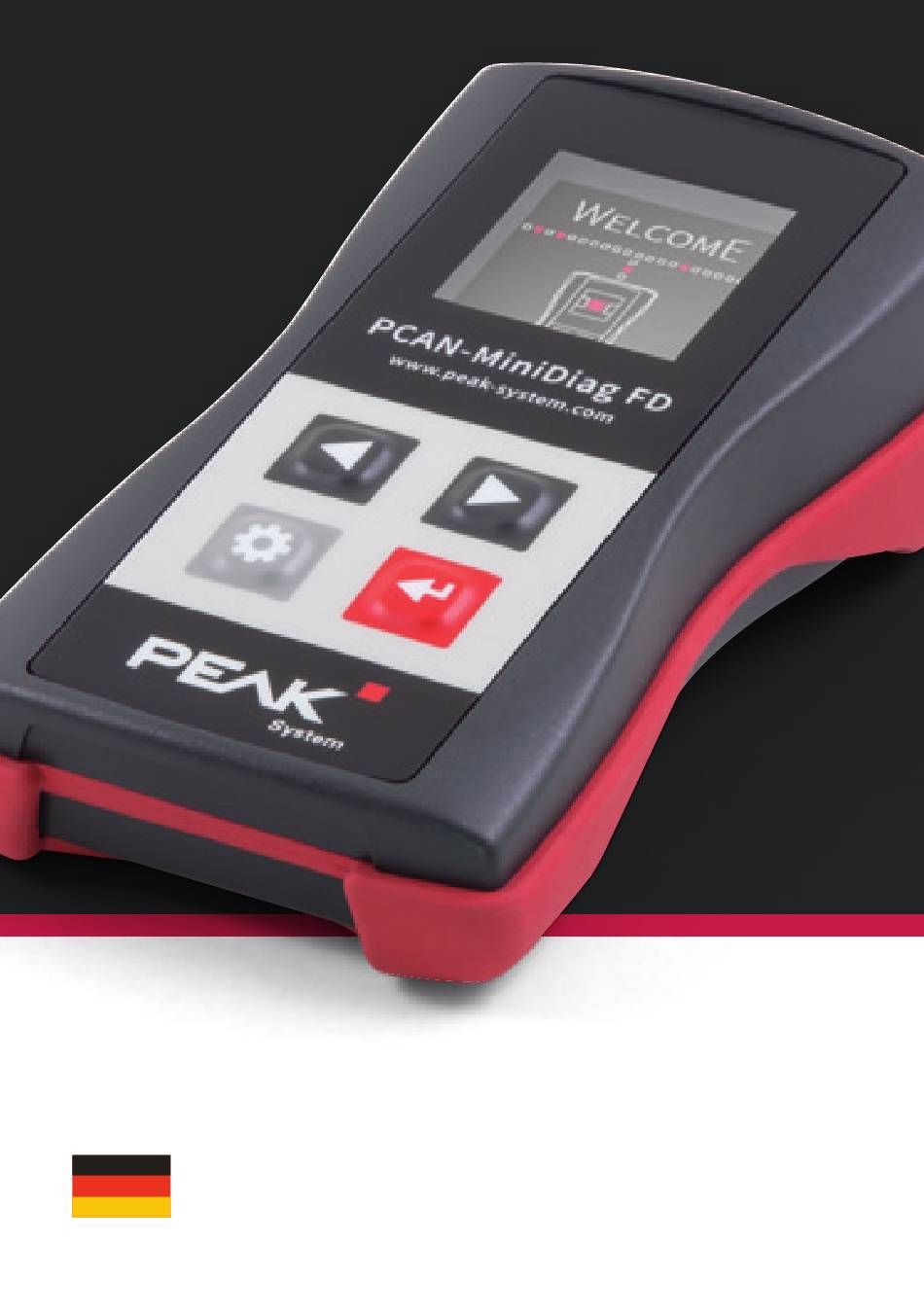

- Seite 1 PCAN-MiniDiag FD Schnellstart-Anleitung...
- Seite 2 Legen Sie die drei beiliegenden AAA-Batterien in das Batteriefach auf der Unterseite des Gerätes ein. CAN-Anbindung Verbinden Sie das PCAN-MiniDiag FD über den D-Sub-Anschluss auf der Rückseite des Gerätes mit dem CAN-Bus. Die Pin-Belegung entspricht der Spezifikation CiA® 303-1 (Pin 2: CAN-Low, Pin 7: CAN-High).
-
Seite 3: Bedienung
Öffnen der Optionen der aktuellen Gerätefunktion oder Verwerfen geänderter Einstellungen. Ausführen von Aktionen oder Bestätigen geänderter Einstellungen. Gerätefunktionen Das PCAN-MiniDiag FD verfügt über acht Funktionen zur grundlegenden Diagnose und Überprüfung von CAN- und CAN-FD-Bussen. System Info: Anzeige der Firmware- und Hardware-Version, Seriennummer und Batteriespannung... - Seite 4 D-Sub Voltages: Spannungsprüfung an den Pins 6 und 9 im Bereich von -40 bis 43 V CAN Min/Max: Messung der minimalen und maximalen Spannungswerte für CAN-High und CAN-Low im Bereich von -5 bis 8 V CAN Voltages: Ausgabe der dominanten und rezessiven Pegel für CAN-High und CAN-Low im Bereich von -5 bis 8 V Termination: Messung der Terminierung...
-
Seite 5: Vereinfachte Eu-Konformitätserklärung
Vereinfachte EU-Konformitätserklärung PEAK-System Technik GmbH gibt hiermit an: Das Produkt PCAN-MiniDiag FD (IPEH-003070) entspricht den EU-Richtlinien 2014/30/EU (EMV) und 2011/65/EU (RoHS 2). Der vollständige Text der EU-Konformitäts- erklärung befindet sich in der ausführlichen Dokumentation des PCAN-MiniDiag FD. Dokumentation Die ausführliche Dokumentation zum PCAN-MiniDiag FD können... - Seite 6 PEAK-System Technik GmbH Otto-Röhm-Str. 69 64293 Darmstadt Tel.: + 49 6151 8173-20 E-Mail: info@peak-system.com www.peak-system.com © 2019-01 PEAK-System Technik GmbH...
