SCHÉMA DU PANNEAU ARRIÈRE
34.
Couvercle anti-poussière amovible –
Protège le tourne-disque de la poussière.
35.
Fixation à charnières - Permet de fixer le
couvercle au tourne-disque. Affixez en
insérant les pattes de l'assemblage à
charnières dans la fixation du couvercle.
36.
Sortie vitesse du plateau - Cette sortie peut
être utilisée par des appareils nécessitants
des données concernant la vitesse de
rotation du plateau.
37.
Commutateur à distance MARCHE/ARRÊT
Cette sortie peut être utilisée par des
dispositifs de commande externe.
38.
Note technique :Ce circuit est normalement
ouvert.Utilisez un bouton-poussoir à rappel
momentané et une prise mono de ¼ po
pour alterner entre les modes de l'appareil.
Le montage du tourne-disque devrait être complété. Placez le tourne-disque sur une surface au
niveau et libre de toutes vibrations, puis fixez à une console de mixage ou un préamplificateur.
Pour utiliser les techniques de calage (slip cueing), de scratch ou de mixage, il faut que vous
utilisiez un tapis en feutrine plutôt que celui en caoutchouc. Ne pas forcer l'arrêt du plateau
lorsque le moteur est activé. Des tapis de qualité doivent être utilisés pour maintenir les disques
en position. Forcer l'arrêt du plateau lorsque le moteur est activé peut endommager le groupe
moteur.

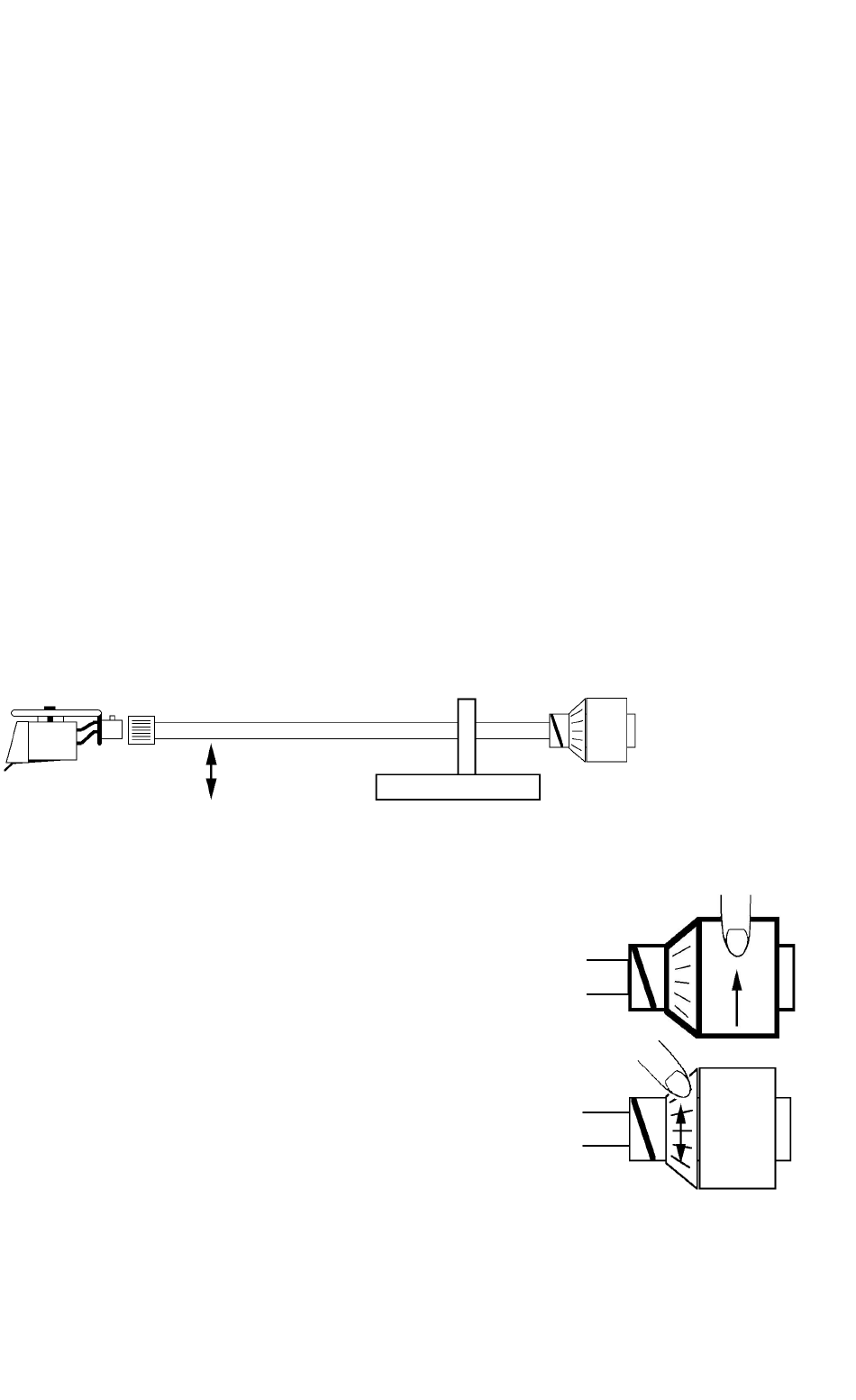

RÉGLAGE DU BRAS DE LECTURE
La section suivante explique comment faire correctement le réglage du contrepoids et de la commande anti-
dérapage. Les fabricants de cartouche spécifient habituellement le réglage approprié sur l'emballage de la
cartouche.
a) Retirez le protège-pointe, tout en prenant soin de ne pas toucher à la pointe de lecture durant le réglage.
b) Réglez le levier de commande à la position la plus basse pour qu'il n'affecte pas la hauteur du bras de
lecture. Réglez la commande anti-dérapage à 0.
d) Glissez le contrepoids sur l'extrémité arrière du bras de lecture
e) Dégagez le bras de lecture du serre-bras et levez-le du porte-bras de façon à ce qu'il bouge librement.
f) Tournez le contrepoids jusqu'à ce que le bras de lecture soit équilibré horizontalement (flotte librement).
g) Replacez le bras de lecture sur le serre-bras et verrouillez.
h) Stabilisez le contrepoids à l'aide d'une main tout en tournant l'anneau de pression de la pointe de lecture
jusqu'à ce que le numéro « 0 » sur l'anneau s'aligne avec la ligne médiane sur l'arbre arrière du bras de
lecture.
i) Tournez le contrepoids avec l'anneau de pression dans le sens des
aiguilles d'une montre jusqu'à ce que la quantité de pression
recommandée par le fabricant soit atteinte.
Note : Le non-respect des recommandations pour le réglage de la
pression de la pointe pourrait occasionner des dommages à la
pointe de lecture ainsi qu'au disque. Ceci peut également affecter
performance.
j) Ajustez la commande anti-dérapage à la même valeur que celle de
la pointe de lecture, sauf avis contraire du fabricant.
Pieds ajustables - Tournez les pieds pour
mettre le plateau au niveau.
39.
Sorties Phono - Branchez ces sorties aux
entrées d'une console de mixage ou d'un
préamplificateur.
40.
Câble de mise à la terre - Fixez ce câble à
la borne de mise à la terre de votre console
de mixage ou de votre préamplificateur
pour éviter le ronflement.
41.
Câble d'alimentation - Branchez ce câble
dans une prise adéquate après avoir vérifié
le sélecteur de tension (17) situé sous le
plateau.
