MONTAJE DEL BRAZO DE LECTURA
22
23

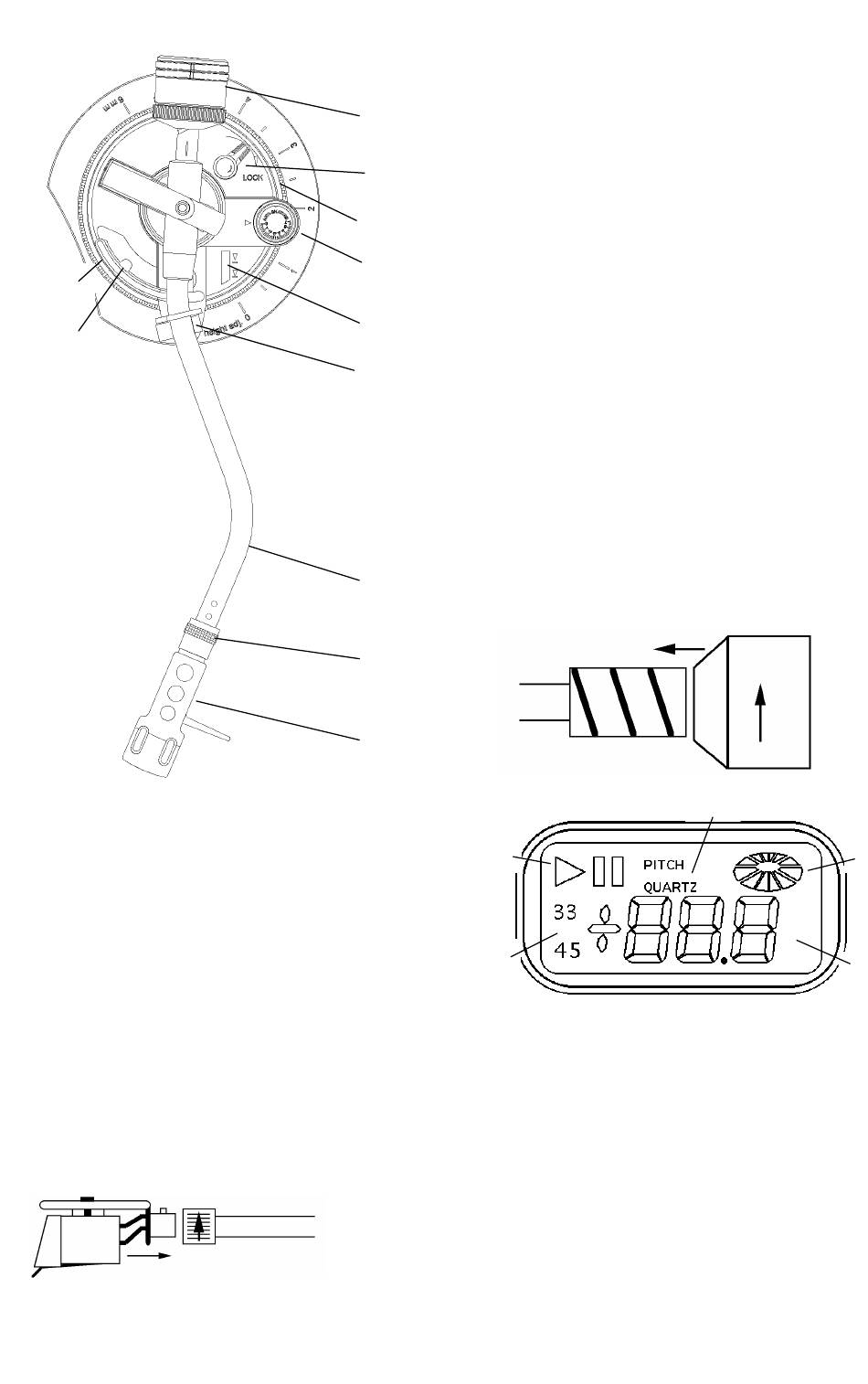

18. Portacápsulas – Instale aquí su cápsula.
Al instalar una cápsula, lea las
instrucciones de instalación facilitadas
por el fabricante de esa cápsula.
Durante la instalación, coloque el
protector de aguja para evitar que se
dañe la punta de la aguja.
Conecte los cables de la siguiente
manera:
Blanco (L+)Canal izquierdo +
Azul (L-)
Rojo (R+) Canal derecho +
Verde (R-) Canal derecho
19. Tuerca de fijación del portacápsulas –
Instale el portacápsulas insertándolo en
el extremo frontal del brazo, luego gire
la tuerca de fijación en el sentido de las
agujas del reloj con el portacápsulas
sujetado firmemente en posición
horizontal.
20. Brazo de lectura en forma de «S».
Canal izquierdo
21. Soporte de fijación del brazo – Use este
soporte para el brazo y sujételo durante
el transporte del giradiscos.
Elevador del brazo de lectura – Esto
22.
eleva el brazo sobre la superficie del
28
disco.
23. Tornillo de ajuste para el elevador del
brazo – Controla la cantidad de
27
elevación.
24. Palanca del brazo – Sube o baja el
26
elevador del brazo.
25. Control anti-skate – Aplica una fuerza
de entrada al brazo para que no salte a
25
través del disco por causa de la fuerza
centrifuga del disco que gira. Los
24 fabricantes de las cápsulas
normalmente especifican los ajustes
adecuados.
21
26. Ajuste de la altura del brazo de lectura
(sólo iTT03X) – Esto permite que el
brazo esté alineado correctamente con
la superficie del plato.
27. Bloqueo de altura (sólo iTT03X) – Evita
los ajustes accidentales de la altura del
brazo.
28. Contrapeso – Al ajustarlo se crea la
presión adecuada sobre la aguja y, a su
vez, sobre el disco.
deslizando el contrapeso hacia la parte
trasera del brazo. Gírelo ligeramente y
20
se atornillará en el eje trasero del
brazo.
19
18

PANTALLA LCD

31
29
29. Indicador de velocidad
30. Indicador de ajuste de velocidad – Esto
mostrará los ajustes en la velocidad del
plato realizados por el control del pitch.
Play/Pause – Indica el estado actual del
31.
plato.
32. Pitch/Cuarzo – Indica el modo actual de
operación.
Rueda del plato – Simula todas las
33.
funciones de velocidad y dirección del
plato.
Instálelo ahora
32
33
45
33 + 45 -78 rpm
33
30
- 33 rpm
-45 rpm
