SCHÉMA ET DESCRIPTION DES PIÈCES
Pour pouvoir apprécier toutes les fonctions du ITT03X, veuillez lire ce guide en entier
avant de faire fonctionner l'appareil. Le ITT03X doit être placé sur une surface solide, plate et
au niveau. Veuillez prendre note qu'il peut avoir quelques fonctions que vous n'ayez jamais
vues auparavant sur un tourne-disque de ce type et vous devrez lire l'information contenue
dans ce guide pour pouvoir les utiliser correctement.
Retirez toutes les pièces de l'emballage et placez-les sur une surface plate au niveau.
Vérifiez que le matériel d'emballage ne contient aucune pièce dissimulée. Référez-vous à la
liste de contrôle des pièces.

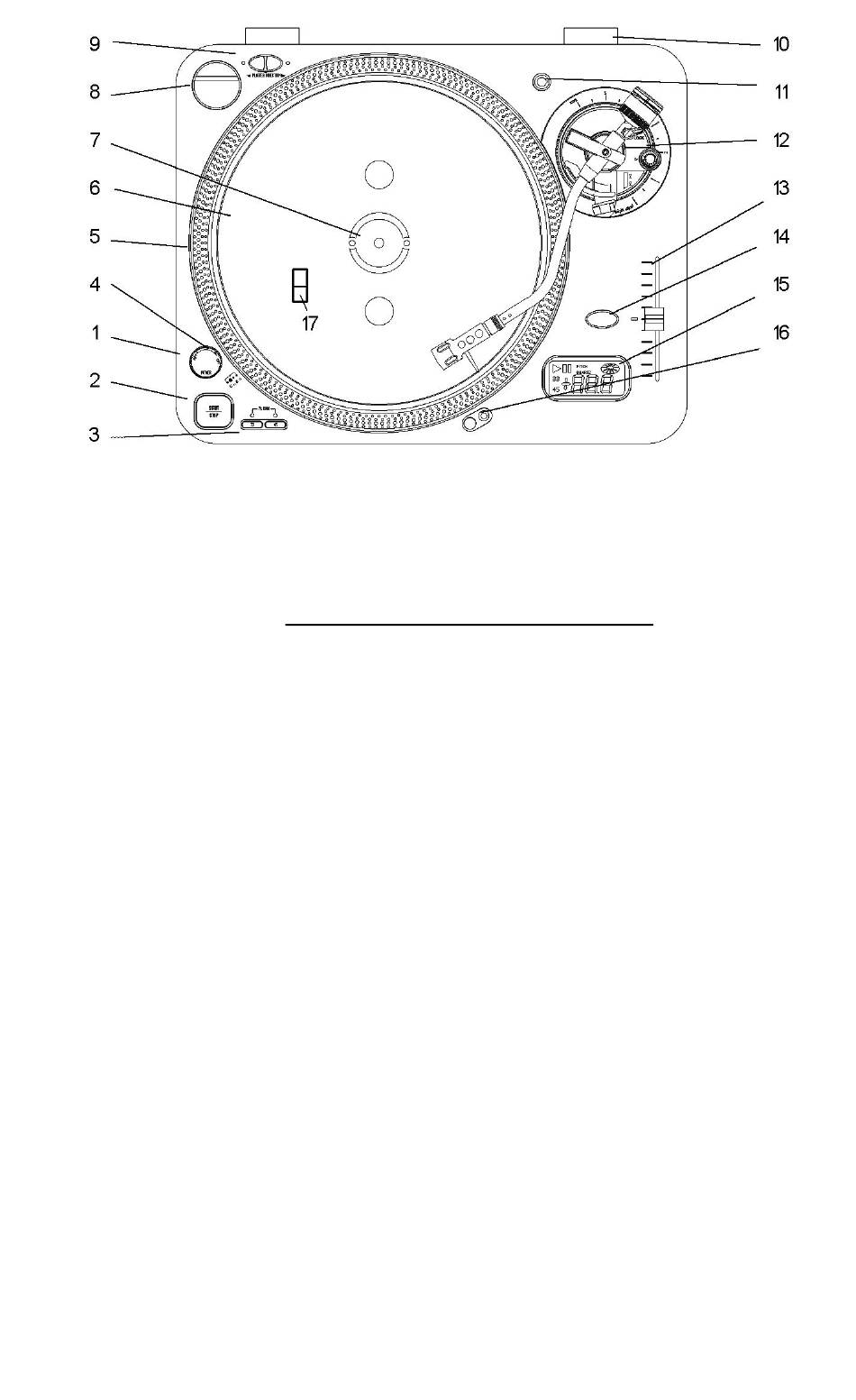

1.
Bouton d'alimentation
Sous tension – Tournez vers la droite
Hors tension – Tournez vers la
gauche
2.
COMMUTATEUR MARCHE/ARRÊT Enfoncez
pour faire démarrer le moteur à couple et
enfoncez à nouveau pour activer le
freinage.
3.
Sélecteur de vitesse du plateau
33rpm - Appuyez sur 33
45rpm - Appuyez sur 45
78rpm - Appuyez sur 33 et 45
4.
Lumière stroboscopique - Émets un
faisceau lumineux sur les points
stroboscopiques. La rangée inférieure de
points (gros points) semble stationnaire
lorsque la vitesse est à 0 %.
5.
Points stroboscopiques - Quatre rangées de
points indiquent les différentes vitesses de
lecture.
-3.3 %
0 %
+3.3 %
+6 %
6.
Plateau - Placez le plateau du tourne-
disque sur l'axe central.
7.
Axe central - Permet de maintenir le
plateau et les disques centrés. Placez le
tapis fourni sur l'axe central tourne-disque.
8.
Adaptateur 45 rpm - À placer sur l'axe
central pour faire la lecture de disques de 7
po avec trou au centre.
Ne jetez pas le matériel d'emballage!
- Rangée extérieure
- Gros points
- Rangée suivante
- Rangée intérieure
9.
Boutons marche avant/arrière - Détermine
la direction de rotation du plateau.
10.
Porte-charnières - Affixez en insérant les
pattes de l'assemblage à charnières dans la
fixation du couvercle lorsque le montage
est terminé.
11.
Support de pointe de lecture de rechange. -
Placez une coquille de rechange ici.
12.
Montage du bras de lecture - Expliqué plus
en détail dans la section « Bras de
lecture ».
13.
Régulateur de vitesse - Permet à
l'utilisateur de modifier la vitesse du
plateau lorsque le verrouillage quartz est
inactivé.
14.
Verrouillage Quartz
Activé (On) – maintient la vitesse de
révolution du plateau à 0 %.
Désactivé (Off) – permet de modifier la
vitesse du plateau.
ENFONCÉ - permet d'alterner entre une
vitesse de 10 % et 20 %.
15.
Écran à cristaux liquides (ACL) Expliqué
plus en détail dans la section « Écran »
16.
Lumière cible - Appuyez sur le bouton de
droite pour faire apparaître une lumière
pour éclairer la pointe de lecture.
17.
Sélecteur de tension - Avant de brancher
l'appareil, réglez adéquatement la tension
pour votre région avec l'aide d'un
tournevis.
