Vimar Idea Serie Installationsanleitung

Idea Plana
16441 14393
Apparecchio di illuminazione di emergenza auto-
nomo 120 V~ 50-60 Hz, batteria ricaricabile Ni-Cd,
completo di lampada fluorescente FD 4W G5 e di
supporto per installazione in scatole da incasso 6/7
moduli.
CARATTERISTICHE.
• Tensione di alimentazione 120 V~ ±10% 50-60 Hz
• Lampada FD 4W G5 4300 K 140 lm
• Flusso luminoso: 26 lm
• Batteria ricaricabile al NiCd 2,4 V 1,3 Ah
• Tempo di ricarica batteria: 24 ore
• Autonomia: 1 ora
• Corpo in materiale autoestinguente
• La lampada non è comandabile tramite regolatore
• Grado di protezione: IP40 (IP20 all'interno di pareti cave)
• Apparecchio di classe II
• Installabile su superfici normalmente infiammabili
• Led verde acceso: batteria in carica e presenza
tensione di rete.
• Led verde spento: assenza tensione di rete.
INSTAllAzIoNE.
• Al momento dell'acquisto si consiglia, prima di ali-
mentare l'apparecchio, di scaricare completamente
la batteria collegando tra loro i morsetti 3 e 4.
Nota.
La batteria è fornita con un'etichetta nella quale sono
indicati l'anno e la settimana di produzione (es. 0545
corrisponde alla 45a settimana del 2005).
Apporre sull'etichetta la data di entrata in servizio
della batteria.
La batteria deve essere sostituita quando l'apparec-
chio non assicura più l'autonomia dichiarata.

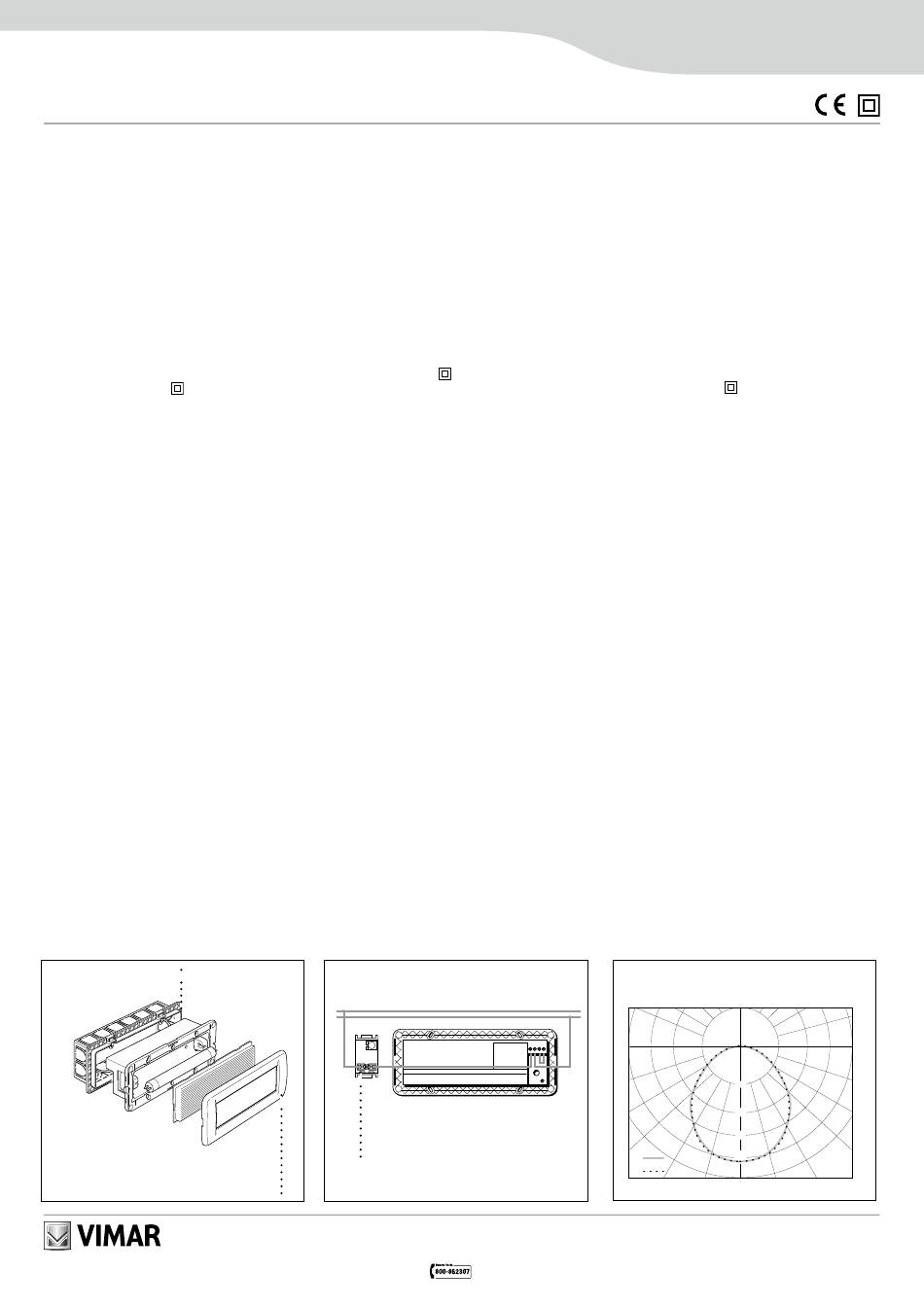

• Collegare l'apparecchio come indicato in figura 2 o 5.
Il collegamento tra i morsetti 3-4 deve essere realiz-
zato in modo tale che sia il più corto possibile.
Il pulsante NC di test è necessario per simulare la
mancanza di tensione di alimentazione al fine di veri-
ficare il funzionamento dell'apparecchio.
REGolE D'INSTAllAzIoNE.
L'installazione deve essere effettuata con l'osservanza
delle disposizioni regolanti l'installazione del materiale
elettrico in vigore nel paese dove i prodotti sono installati.
CoNFoRMITÀ NoRMATIVA.
Direttiva BT
Norme EN 60598-1, EN 60598-2-22, EN 60598-2-2
Direttiva EMC
Norme EN 61547, EN 61000-3-2, EN 61000-3-3
EN 55015.
1
V71306
V71306.AU
placca CLASSICA o placca RONDO' - 6 moduli serie Idea
cover plate CALSSICA or cover plate RONDO' - 6 modules series Idea
plaque CLASSICA ou plaque RONDO' - 6 modules série Idea
Viale Vicenza, 14 - I 36063 Marostica VI
Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188 - Fax (Export) +39 0424 488 709
www.vimar.eu
Emergency lighting fitting, supply voltage 120 V~
50-60 Hz, rechargeable Ni-Cd battery, provided with
FD 4W G5 fluorescent lamp and mounting frame for
6/7-module flush mounting boxes.
CHARACTERISTICS.
• Supply voltage: 120 V~ ±10% 50-60 Hz
• Lamp FD 4W G5 4300K 140 lm
• Luminous flux: 26 lm
• Rechargeable Ni-Cd battery 2.4 V 1.3 Ah
• Battery charging time: 24 hours
• Operating time: 1 hour
• Body made of self-extinguishing material
• The lamp cannot be controlled with dimmer
• Protection class: IP40 (IP20 in hollow walls).
• Appliance of class II
• Can be installed on normally flammable surfaces
• Green LED on: battery charging and mains power on.
• Green LED off: mains power off.
INSTAllATIoN.
• At the time of purchase, before powering the appliance
it is recommended to discharge the battery completely
by connecting terminals 3 and 4 together.
Note.
The battery is supplied with a label stating the year
and week of manufacture (e.g. 0545 corresponds to
the 45th week of 2005).
Write the date when the battery is put into service on
the label.
The battery must be changed when the appliance no
longer assures the declared operating time.
• Connect the appliance as indicated in figure 2 or 5.
The connection between terminals 3-4 must be made
so it is as short as possible.
The NC test button is necessary to simulate a power
failure in order to check that the appliance works
properly.
INSTAllATIoN RUlES.
Installation should be carried out observing current
installation regulations for electrical systems in the
country where the products are installed.
CoNFoRMITY To STANDARDS.
LV directive
Standards EN 60598-1, EN 60598-2-22, EN 60598-2-2
EMC directive
Standards EN 61547, EN 61000-3-2, EN 61000-3-3,
EN 55015.
2
L
N
1 2
16092
Pulsante 1P NC 10 A 250 V~
1P NC push button 10 A 250 V~
Poussoir 1P NC 10 A 250 V~
Appareil d'éclairage de secours autonome 120 V~
50-60 Hz, avec batterie rechargeable Ni-Cd, lampe
fluorescente FD 4W G5 et support pour l'installation
en boîtes d'encastrement 6/7 modules.
CARACTERISTIQUES.
• Tension d'alimentation: 120 V~ ±10% 50-60 Hz
• Lampe FD 4W G5 4300K 140 lm
• Flux lumineux : 26 lun
• Batterie rechargeable au Ni-Cd 2,4V 1,3 Ah
• Temps de recharge batterie : 24 heures
• Autonomie: 1 heure
• Corps en matériel auto-extinguible
• La lampe n'est pas commandable par variateur
• Degré de protection: IP40 (IP20 à l'intérieur de cloi-
sons creuses).
• Appareil de classe II
• Installable sur surfaces normalement inflammables
• Led verte allumée: batterie en charge et présence
tension de réseau.
• Led verte éteinte: aucune tension de réseau.
INSTAllATIoN.
• Au moment de l'achat, il est conseillé, avant d'alimen-
ter l'appareil, de décharger complètement la batterie
en reliant entre elles les bornes 3 et 4.
Note.
La batterie est fournie avec une étiquette qui indique
l'année et la semaine de production (ex. 0545 corres-
pond à la 45° semaine de 2005).
Appliquer sur l'étiquette la date d'entrée en service de
la batterie.
La batterie doit être remplacée quand l'appareil n'as-
sure plus l'autonomie déclarée.
• Relier l'appareil comme indiqué sur la figure 2 ou 5.
La connexion entre les bornes 3 et 4 doit être réalisée
de manière à ce qu'elle soit la plus courte possible.
Le poussoir NO de test est nécessaire pour simuler
l'absence de tension d'alimentation afin de contrôler
le fonctionnement de l'appareil.
REGlES D'INSTAllATIoN.
L'installation doit être effectuée dans le respect des
dispositions régulant l'installation du matériel électrique
en vigueur dans le pays d'installation des produits.
CoNFoRMITE AUX NoRMES.
Directive BT
Normes EN 60598-1, EN 60598-2-22, EN 60598-2-2
Directive EMC
Normes EN 61547, EN 61000-3-2, EN 61000-3-3,
EN 55015
3
Angoli gamma/Angles range/Gamme angles
105 120
90
1 2 3 4
75
60
45
180 0
90 270
30 15
Istruzioni
Instruction sheet
Notice technique
150 150 120 105
105
90
75
20
40
60
60
45
80
cd/klm
0 15 30
49400246A0 02 1003
