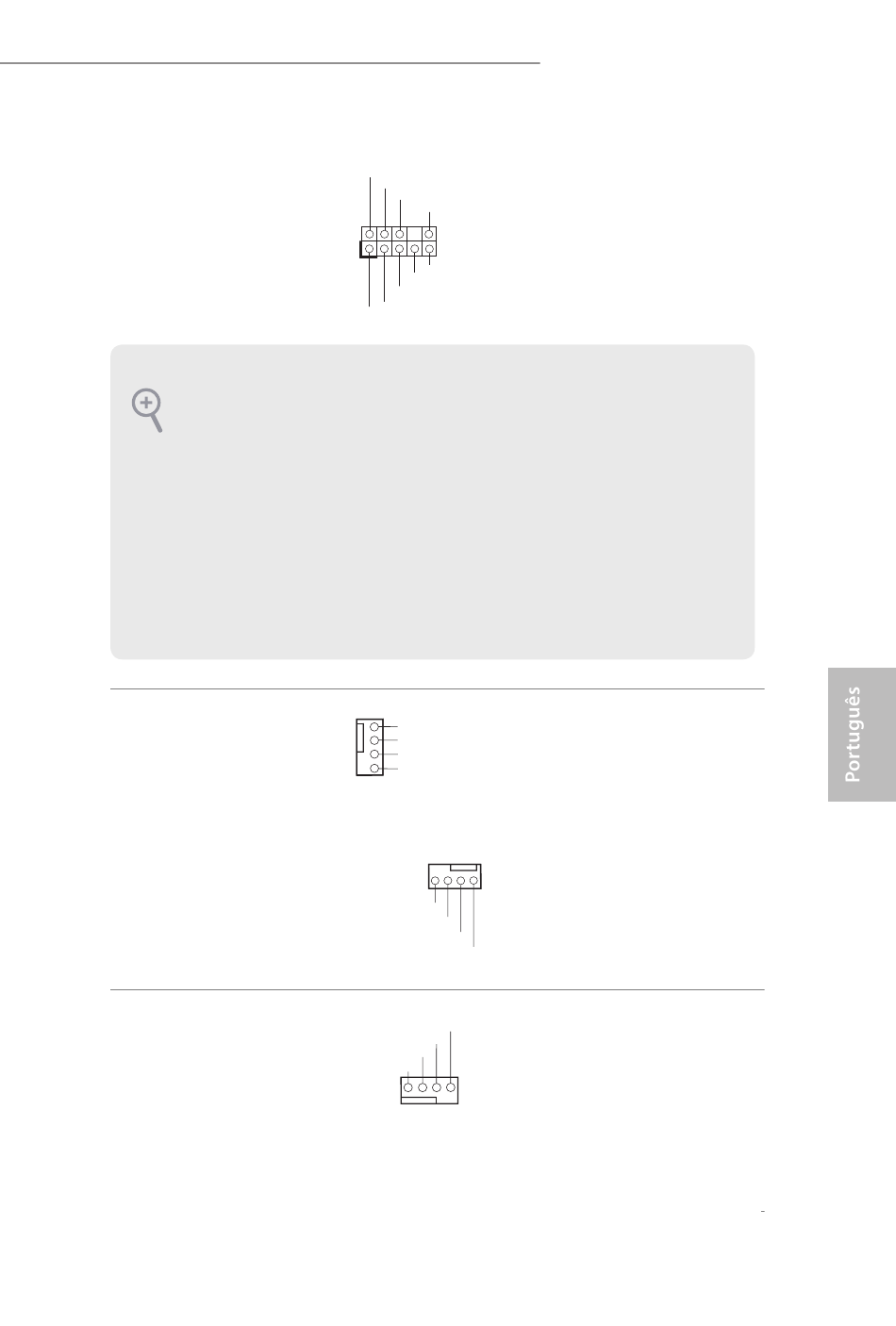

Suporte de áudio do painel
frontal
(HD_AUDIO1 de 9 pinos)
(ver p.1, N.º 25)
1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá
suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no
manual do chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel frontal de acordo
com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá-los
ao painel de áudio AC'97.
E. Para ativar o microfone frontal, vá à guia "Microfone Frontal" no painel de controle Realtek e
ajuste o "Volume de gravação".
Chassis / Conectores da ven-
toinha de bomba de água
(CHA_FAN1/WP de 4 pinos)
(ver p.1, N.º 26)
(CHA_FAN2/WP de 4 pinos)
(ver p.1, N.º 19)
(CHA_FAN3/WP de 4 pinos)
(ver p.1, N.º 20)
Conector da Ventoinha da
CPU
(CPU_FAN1 de 4 pinos)
(ver p.1, N.º 2)
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
1
GND
2
FAN_VOLTAGE
3
CHA_FAN_SPEED
4
FAN_SPEED_CONTROL
4
3
2
1
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1
2
3
4
B365M Phantom Gaming 4
Este suporte destina-se à
conexão dos dispositivos
de áudio no painel de áudio
frontal.
Esta placa mãe fornece três
conectores do chassi de refriger-
ação a água de 4 pinos. Se você
pretende conectar um ventilador
de refrigeração a água de chassis
de 3 pinos, por favor, conecte-o
ao Pino 1-3.
Esta placa mãe inclui um
conector de ventilador da CPU
(Ventilador silencioso) de 4 pi-
nos. Se você pretende conectar
um ventilador da CPU de 3
pinos, por favor, conecte-o ao
Pino 1-3.
107
