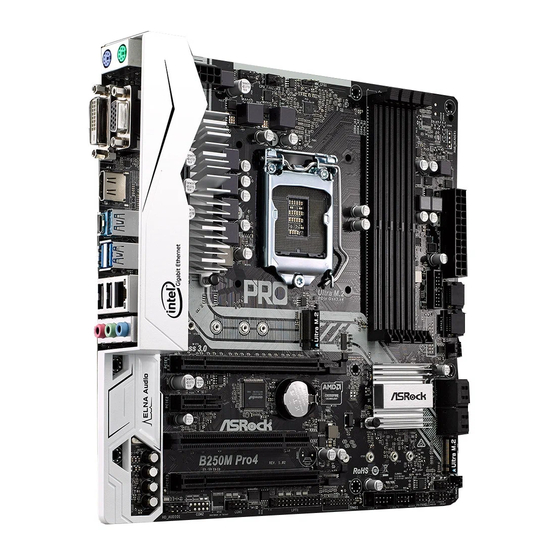

ASROCK B250M Pro4 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. ASROCK Anleitungen
  4. Mainboards
  5. B250M Pro4
  6. Bedienungsanleitung

ASROCK B250M Pro4 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Version 1.0
Published October 2016
Copyright©2016 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ASROCK B250M Pro4

Inhaltszusammenfassung für ASROCK B250M Pro4

  • Seite 1 (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Seite 2 If you require assistance please call ASRock Tel : +886-2-28965588 ext.123 (Standard International call charges apply) The terms HDMI™...

  • Seite 3: Motherboard-Layout

    B250M Pro4 Motherboard Layout CHA_FAN1 CPU_FAN1 CPU_FAN2 ATX12V1 USB 3.0 T: USB3_TA_1 B: USB3_TC_1 USB 3.0 T: USB3 B: USB4 USB 2.0 Top: T: USB1 RJ-45 B: USB2 Ultra M.2 PCIe Gen3 x4 CHA_FAN2 PCI Express 3.0 PCIE1 Intel CMOS...
  • Seite 4 No. Description ATX 12V Power Connector (ATX12V1) Chassis Fan Connector (CHA_FAN1) CPU Fan Connector (CPU_FAN1) CPU Fan Connector (CPU_FAN2) 2 x 288-pin DDR4 DIMM Slots (DDR4_A1, DDR4_B1) 2 x 288-pin DDR4 DIMM Slots (DDR4_A2, DDR4_B2) ATX Power Connector (ATXPWR1) USB 3.0 Header (USB3_5_6) SATA3 Connector (SATA3_0) SATA3 Connector (SATA3_1) Chassis Fan Connector (CHA_FAN2)
  • Seite 5 B250M Pro4 I/O Panel No. Description No. Description PS/2 Mouse Port USB 3.0 Ports (USB3_3_4) D-Sub Port USB 3.0 Type-A Port (USB3_TA_1) LAN RJ-45 Port* USB 3.0 Type-C Port (USB3_TC_1) Line In (Light Blue)** HDMI Port Front Speaker (Lime)** DVI-D Port...
  • Seite 6 ** To configure 7.1 CH HD Audio, it is required to use an HD front panel audio module and enable the multi- channel audio feature through the audio driver. Please set Speaker Configuration to “7.1 Speaker”in the Realtek HD Audio Manager. Function of the Audio Ports in 7.1-channel Configuration: Port Function...

  • Seite 7: Package Contents

    ASRock’s website without further notice. If you require technical support related to this motherboard, please visit our website for specific information about the model you are using. You may find the latest VGA cards and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.
  • Seite 8 1.2 Specifications • Micro ATX Form Factor Platform • Solid Capacitor design • Supports 7 and 6 Generation Intel® Core i7/i5/i3/ Pentium®/Celeron® Processors (Socket 1151) • Digi Power design • 6 Power Phase design • Supports Intel® Turbo Boost 2.0 Technology • Intel®...
  • Seite 9 • Premium Blu-ray Audio support • Supports Surge Protection (ASRock Full Spike Protection) • ELNA Audio Caps • Gigabit LAN 10/100/1000 Mb/s • Giga PHY Intel® I219V • Supports Wake-On-LAN...

  • Seite 10: Rear Panel

    • 1 x D-Sub Port • 1 x DVI-D Port • 1 x HDMI Port • 2 x USB 2.0 Ports (Supports ESD Protection (ASRock Full Spike Protection)) • 3 x USB 3.0 Type-A Ports (Supports ESD Protection (ASRock Full Spike Protection)) • 1 x USB 3.0 Type-C Port (Supports ESD Protection (ASRock...
  • Seite 11 * To install Windows® 7 OS, a modified installation disk with xHCI drivers packed into the ISO file is required. Please refer to page 142 for more detailed instructions. * For the updated Windows® 10 driver, please visit ASRock’s website for details: http://www.asrock.com • FCC, CE, WHQL, RCM, BSMI Certifica- • ErP/EuP Ready (ErP/EuP ready power supply is required)
  • Seite 12 Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using third-party overclocking tools. Overclocking may affect your system’s stability, or even cause damage to the components and devices of your system. It should be done at your own risk and expense.
  • Seite 13 B250M Pro4 Chapter 2 Installation This is a Micro ATX form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.

  • Seite 14: Installing The Cpu

    2.1 Installing the CPU 1. Before you insert the 1151-Pin CPU into the socket, please check if the PnP cap is on the socket, if the CPU surface is unclean, or if there are any bent pins in the socket. Do not force to insert the CPU into the socket if above situation is found. Otherwise, the CPU will be seriously damaged.
  • Seite 15 B250M Pro4...
  • Seite 16 Please save and replace the cover if the processor is removed. The cover must be placed if you wish to return the motherboard for after service.
  • Seite 17 B250M Pro4 2.2 Installing the CPU Fan and Heatsink...
  • Seite 18 2.3 Installing Memory Modules (DIMM) This motherboard provides four 288-pin DDR4 (Double Data Rate 4) DIMM slots, and supports Dual Channel Memory Technology. 1. For dual channel configuration, you always need to install identical (the same brand, speed, size and chip-type) DDR4 DIMM pairs. 2.
  • Seite 19 B250M Pro4...
  • Seite 20 2.4 Expansion Slots (PCI and PCI Express Slots) There is 1 PCI slot and 3 PCI Express slots on the motherboard. Before installing an expansion card, please make sure that the power supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.

  • Seite 21: Connect The Power

    B250M Pro4 2.5 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard. System Panel Header...
  • Seite 22 Chassis Intrusion and Please connect the SPEAKER DUMMY Speaker Header chassis intrusion and the DUMMY (7-pin SPK_CI1) chassis speaker to this (see p.1, No. 17) header. SIGNAL DUMMY Serial ATA3 Connectors These six SATA3 (SATA3_0: connectors support SATA see p.1, No. 9) data cables for internal (SATA3_1: storage devices with up to...
  • Seite 23 B250M Pro4 Front Panel Audio Header This header is for PRESENCE# MIC_RET (9-pin HD_AUDIO1) connecting audio devices OUT_RET (see p.1, No. 24) to the front audio panel. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. High Definition Audio supports Jack Sensing, but the panel wire on the chassis must support HDA to function correctly.
  • Seite 24 ATX Power Connector This motherboard pro- (24-pin ATXPWR1) vides a 24-pin ATX power (see p.1, No. 7) connector. To use a 20-pin ATX power supply, please plug it along Pin 1 and Pin ATX 12V Power This motherboard pro- Connector vides an 8-pin ATX 12V (8-pin ATX12V1) power connector.
  • Seite 25 B250M Pro4 2.6 M.2_SSD (NGFF) Module Installation Guide The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The Ultra M.2 Socket (M2_1) supports type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s).
  • Seite 26 Step 3 Move the standoff based on the module type and length. The standoff is placed at the nut location D by default. Skip Step 3 and 4 and go straight to Step 5 if you are going to use the default nut. Otherwise, release the standoff by hand.
  • Seite 27 B250M Pro4 M.2_SSD (NGFF) Module Support List Vendor Size Interface Length ADATA 128GB SATA3 2280 AXNS381E-128GM-B ADATA 256GB SATA3 2280 AXNS381E-256GM-B ADATA 32GB SATA3 2230 AXNS330E-32GM-B Crucial 120GB SATA3 2280 CT120M500SSD4 Crucial 240GB SATA3 2280 CT240M500SSD4 Intel 80GB SATA3 2280...

  • Seite 28: Einleitung

    1 Einleitung Vielen Dank, dass Sie sich für das B250M Pro4 von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

  • Seite 29: Technische Daten

    B250M Pro4 1.2 Technische Daten • Micro-ATX-Formfaktor Plattform • Feststoffkondensator-Design • Unterstützt Intel®-Core Prozessor -i7/i5/i3/Pentium®/Celeron®-Prozessoren der 7. und 6. Generation (Sockeö 1151) • Digi Power design • 6-Leistungsphasendesign • Unterstützt Intel® Turbo Boost 2.0-Technologie • Intel® B250 Chipsatz • Dualkanal-DDR4-Speichertechnologie Speicher • 4 x DDR4-DIMM-Steckplätze...
  • Seite 30 * Zur Konfiguration von 7.1-Kanal-HD-Audio müssen Sie ein HD- Frontblenden-Audiomodul nutzen und den Mehrkanalton über den Audiotreiber aktivieren. • Erstklassige Blu-ray-Audiounterstützung • Unterstützt Überspannungsschutz (ASRock Full Spike Protection) • ELNA-Audiokondensatoren • Gigabit LAN 10/100/1000 Mb/s • Giga PHY Intel® I219V • Unterstützt Wake-On-LAN...

  • Seite 31: Anschluss

    • 2 x USB 2.0-Ports (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)) • 3 x USB 3.0-Typ-A-Ports (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)) • 1 x USB 3.0-Typ-C-Port (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)) • 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und...
  • Seite 32 Detaillierte Anweisungen finden Sie auf Seite 142. * Einzelheiten zum aktualisierten Windows® 10-Treiber entnehmen Sie bitte der ASRock-Webseite:http://www.asrock.com • FCC, CE, WHQL, RCM, BSMI Zertifi- • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) zierungen * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com...
  • Seite 33 B250M Pro4 Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS- Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen.

  • Seite 34: Integrierte Stiftleisten Und Anschlüsse

    1.3 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper- Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper- Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. Systemblende-Stiftleiste Verbinden Sie Netzschalter, PLED+ PLED-...

  • Seite 35: Serial-Ata-Iii-Anschlüsse

    B250M Pro4 Gehäuseeingriffs- und Bitte verbinden Sie Gehäu- SPEAKER DUMMY Lautsprecher-Stiftleiste seeingriffsvorrichtung und DUMMY (7-polig, SPK_CI1) den Gehäuselautsprecher (siehe S. 1, Nr. 17) mit dieser Stiftleiste. SIGNAL DUMMY Serial-ATA-III-Anschlüsse Diese sechs SATA-III- (SATA3_0: Anschlüsse unterstützen siehe S. 1, Nr. 9) SATA-Datenkabel für...
  • Seite 36 Audiostiftleiste Diese Stiftleiste dient PRESENCE# MIC_RET (Frontblende) dem Anschließen von OUT_RET (9-polig, HD_AUDIO1) Audiogeräten an der (siehe S. 1, Nr. 24) Frontblende. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
  • Seite 37 B250M Pro4 ATX-Netzanschluss Dieses Motherboard bietet (24-polig, ATXPWR1) einen 24-poligen ATX-Net- (siehe S. 1, Nr. 7) zanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an. ATX-12-V-Netzanschluss Dieses Motherboard bietet (8-polig, ATX12V1) einen 8-poligen ATX-12- (siehe S.

  • Seite 38: Contenu De L'emballage

    à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous...
  • Seite 39 B250M Pro4 1.2 Spécifications • Facteur de forme Micro ATX Plateforme • Conception à condensateurs solides ème ème • Prend en charge les 7 Processeur et 6 Générations de processeurs Intel® Core i7/i5/i3/Pentium®/Celeron® (Socket 1151) • Digi Power design • Alimentation à 6 phases • Prend en charge la technologie Intel®...
  • Seite 40 • Giga PHY Intel® I219V • Prend en charge la fonction Wake-On-LAN • Protection contre les orages/décharges électrostatiques (Protection complète contre les pics ASRock) • Prend en charge la fonction d’ é conomie d’ é nergie Ethernet 802.3az • Prend en charge PXE...
  • Seite 41 ** Prend en charge Intel® Optane Technology ** Prend en charge les SSD NVMe comme disques de démarrage ** Prend en charge le kit ASRock U.2 • 1 x embase pour port d’impression Connecteur • 1 x embase pour port COM • 1 x embase TPM...
  • Seite 42 * Pour le pilote mis à jour pour Windows® 10, veuillez visiter le site Web d'ASRock pour plus de détails : http://www.asrock.com • FCC, CE, WHQL, RCM, BSMI Certifications • ErP/EuP Ready (alimentation ErP/EuP ready requise) * pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com...
  • Seite 43 B250M Pro4 Il est important de signaler que l’ o vercloking présente certains risques, incluant des modifications du BIOS, l’ a pplication d’une technologie d’ o verclocking déliée et l’utilisation d’ o utils d’ o verclocking développés par des tiers. La stabilité de votre système peut être affectée par ces pratiques, voire provoquer des dommages aux composants et aux...
  • Seite 44 1.3 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.
  • Seite 45 B250M Pro4 Prise DEL d’alimentation Veuillez brancher SPEAKER DUMMY l'emplacement sur le châs- et emplacement sur châssis DUMMY sis et le haut-parleur du (SPK_CI1 7 à broches) châssis sur ce connecteur. (voir p.1, No. 17) SIGNAL DUMMY Connecteurs Serial ATA3 Ces six connecteurs...
  • Seite 46 Embase audio du panneau Cette embase sert au PRESENCE# MIC_RET branchement des appareils frontal OUT_RET audio au panneau audio (HD_AUDIO1 à 9 frontal. broches) OUT2_L (voir p.1, No. 24) J_SENSE OUT2_R MIC2_R MIC2_L 1. L’ a udio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé...
  • Seite 47 B250M Pro4 Connecteur d’alimentation Cette carte mère est dotée d’un connecteur d’alimentation ATX à 24 (ATXPWR1 à 24 broches) broches. Pour utiliser une (voir p.1, No. 7) alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 13.

  • Seite 48: Contenuto Della Confezione

    Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http:// www.asrock.com.
  • Seite 49 B250M Pro4 1.2 Specifiche • Fattore di forma Micro ATX Piattaforma • Design condensatore solido • Supporta processori 7 and 6 Generation Intel® Core i7/i5/i3/ Pentium®/Celeron® (Socket 1151) • Digi Power design • Potenza a 6 fasi • Supporta la tecnologia Intel® Turbo Boost 2.0 • Intel®...
  • Seite 50 ASRock dai picchi di corrente) • Cappucci audio ELNA • LAN Gigabit 10/100/1000 Mb/s • Giga PHY Intel® I219V • Supporto WOL (Wake-On-LAN) • Supporto protezione da fulmini/scariche elettrostatiche (ASRock Full Spike Protection) • Supporto Energy Efficient Ethernet 802.3az • Supporto PXE...
  • Seite 51 • 1 x porta HDMI • 2 x porte USB 2.0 (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)) • 3 x porte USB 3.0 di tipo A (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)) • 1 x porta USB 3.0 di tipo C (supporto protezione da scariche...
  • Seite 52 * Per installare Windows® 7, è necessario un disco di installazione modificato con i driver xHCI integrati nel file ISO. Fare riferimento a pagina 142 per altre istruzioni dettagliate. * Per il driver aggiornato di Windows® 10, visitare il sito ASRock all’indirizzo: http://www.asrock.com • FCC, CE, WHQL, RCM, BSMI Certificazioni • ErP/EuP Ready (è...
  • Seite 53 B250M Pro4 Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può in- fluenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema.
  • Seite 54 1.3 Header e connettori sulla scheda Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre. Header sul pannello del Collegare l'interruttore PLED+...
  • Seite 55 B250M Pro4 Collegamento altoparlante Collegare l’intrusione tel- SPEAKER DUMMY e intrusione telaio aio e l’altoparlante a questo DUMMY (SPK_CI1 a 7 pin) collegamento. (vedere pag. 1, n. 17) SIGNAL DUMMY Connettori Serial ATA3 Questi sei connettori (SATA3_0: SATA3 supportano cavi vedere pag.
  • Seite 56 Header audio pannello Questo header serve a PRESENCE# MIC_RET anteriore collegare i dispositivi OUT_RET (AUDIO1_HD a 9 pin) audio al pannello audio (vedere pag. 1, n. 24) anteriore. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente.
  • Seite 57 B250M Pro4 Connettore di Questa scheda madre è alimentazione ATX dotata di un connettore (ATXPWR1 a 24 pin) di alimentazione ATX (vedere pag. 1, n. 7) a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13.

  • Seite 58: Contenido Del Paquete

    Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.
  • Seite 59 B250M Pro4 1.2 Especificaciones • Factor de forma Micro ATX Plataforma • Diseño de condensador sólido • Admite la familia de procesadores Intel® Core i7/i5/i3/Pentium®/ ª ª Celeron® (zócalo 1151) de la 7 generación • Digi Power design • Diseño de 6 fases de alimentación • Admite la tecnología Intel®...
  • Seite 60 HD y habilitar la característica de audio multicanal a través del controlador de audio. • Compatible con audio Blu-ray Premium • Compatible con protección por sobretensión (protección ASRock Full Spike) • Tapas de audio ELNA • Gigabit LAN 10/100/1000 Mb/s • Giga PHY Intel®...
  • Seite 61 ** Compatible con la tecnología Optane de Intel® ** Admite unidad de estado sólido de NVMe como disco de arranque ** Admite el kit U.2 de ASRock • 1 x Base de conexiones de puerto de impresión Conector • 1 x Base de conexiones de puerto COM • 1 x Conector TPM...
  • Seite 62 Web desde ASRock para obtener detalles: http://www.asrock.com • FCC, CE, WHQL, RCM y BSMI Certifica- • Compatible con ErP/EuP (requiere toma de alimentación ciones compatible con ErP/EuP) * Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com...
  • Seite 63 B250M Pro4 Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de aumento de la velocidad del reloj, incluido el ajuste del BIOS, aplicando la tecnología de aumento de velocidad liberada o utilizando las herramientas de aumento de velocidad de otros fab- ricantes.
  • Seite 64 1.3 Conectores y cabezales incorporados Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente so- bre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base. Cabezal del panel del Conecte el interruptor de PLED+...
  • Seite 65 B250M Pro4 Cabezal de intrusión de Conecte la intrusión de SPEAKER DUMMY chasis y de altavoces chasis y el altavoz del DUMMY (SPK_CI1 de 7 pines) chasis a este cabezal. (consulte la pág.17, nº 1) SIGNAL DUMMY Conectores Serie ATA3...
  • Seite 66 Cabezal de audio del panel Este cabezal se utiliza para PRESENCE# MIC_RET frontal conectar dispositivos de OUT_RET (HD_AUDIO1 de 9 pines) audio al panel de audio (consulte la pág.24, nº 1) frontal. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá...
  • Seite 67 B250M Pro4 Conector de alimentación Esta placa base contiene un conector de aliment- (ATXPWR1 de 24 pines) ación ATX de 24 pines. (consulte la pág.7, nº 1) Para utilizar una toma de alimentación ATX de 20 pines, conéctela en los Pines del 1 al 13.

  • Seite 68: Комплект Поставки

    сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com. 1.1 Комплект поставки • Материнская плата ASRock B250M Pro4 (форм-фактор Micro ATX) • Краткое руководство по установке ASRock B250M Pro4 • Диск с ПО для ASRock B250M Pro4 • 2 х...

  • Seite 69: Технические Характеристики

    B250M Pro4 1.2. Технические характеристики • Форм-фактор Micro ATX Платформа • Схема на основе твердотельных конденсаторов • Поддерживаются процессоры Intel® Core ЦП 7/i5/i3/Pentium®/ Celeron® (разъем 1151) 7-го и 6-го поколений. • Digi Power design • Система питания 6 • Поддерживается технология Intel® Turbo Boost 2.0 • Intel®...
  • Seite 70 *Для настройки 7.1-канального звук высокой четкости HD Audio используйте переднюю аудиопанель HD и активируйте функцию многоканального звука в аудиодрайвере. • Поддержка Premium Blu-ray Audio • Защита от перенапряжения (ASRock Full Spike Protection) • Конденсаторы для аудиосистем ELNA • Gigabit Ethernet 10/100/1000 Мбит/с ЛВС...
  • Seite 71 панели • 1 x порт HDMI • 2 x порт USB 2.0 с защитой от электростатического напряжения (ASRock Full Spike Protection) • 3 x порты USB 3.0 тип А с защитой от электростатического напряжения (ASRock Full Spike Protection) • 1 x порт USB 3.0 типа С с защитой от электростатических...
  • Seite 72 * Подробные сведения об обновлении драйвера для Windows® 10 представлены на веб-сайте ASRock: http://www.asrock.com • FCC, CE, WHQL, RCM, BSMI Сертификация • Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP) * С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com...
  • Seite 73 B250M Pro4 Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может снизить стабильность системы или даже привести к повреждению ее компонентов и устройств. Разгон процессора осуществляется...
  • Seite 74 1.3 Колодки и разъемы, расположенные на материнской плате Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы. Колодка...
  • Seite 75 B250M Pro4 Колодка с разъемами Предназначена для SPEAKER датчика вскрытия подключения датчика DUMMY DUMMY корпуса и динамика вскрытия корпуса и (7-контактный SPK_CI1) корпусного динамика. (См. стр. 1, № 17) SIGNAL DUMMY Разъемы Serial ATA3 Эти шесть (SATA3_0: разъемов SATA3 См. стр. 1, № 9) предназначены...
  • Seite 76 Аудиоколодка передней Эта колодка панели PRESENCE# предназначена MIC_RET OUT_RET (9-контактная, HD_ для подключения AUDIO1) аудиоустройств к (См. стр. 1, № 24) передней аудиопанели. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса...
  • Seite 77 B250M Pro4 Разъем питания АТХ Эта материнская плата (24-контактный, снабжена 24-контактным ATXPWR1) разъемом питания АТХ. (См. стр. 1, № 7) Чтобы использовать 20-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 13. Разъем питания АТХ 12 В Эта материнская плата...

  • Seite 78: Conteúdo Da Embalagem

    1 Introdução Obrigado por adquirir a placa mãe ASRock B250M Pro4, uma confiável placa mãe ASRock produzida sob rigoroso controle de qualidade consistente. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

  • Seite 79: Especificações

    B250M Pro4 1.2 Especificações • Micro ATX Form Factor Plataforma • Design de condensador sólido • Suporta Processadores 7 ª ª Geração Intel® Core i7/i5/i3/ Pentium®/Celeron® (Soquete 1151) • Digi Power design • Design com 6 fases de alimentação • Suporta a tecnologia Intel® Turbo Boost 2.0 • Intel®...
  • Seite 80 • Suporta proteção contra sobretensão (Proteção Total Contra Picos ASRock) • Fones de Áudio ELNA • LAN Gigabit a 10/100/1000 Mb/s • Giga PHY Intel® I219V • Suporta Wake-On-LAN • Suporta Proteção contra Relâmpago/ESD (Proteção Total Contra Picos ASRock) • Suporta Energy Efficient Ethernet 802.3az • Suporta PXE...
  • Seite 81 PCIe M.2 no soquete M2_1 operará em Gen3 x2 (16 Gb/s). ** Suporta a tecnologia Intel® Optane ** Suporta NVMe SSD como discos de inicialização ** Suporta Kit ASRock U.2 • 1 x Suporte Porta Impressão Conector • 1 x Suporte porta COM • 1 x Plataforma TPM...
  • Seite 82 ASRock para mais detalhes: http://www.asrock.com • FCC, CE, WHQL, RCM, BSMI Certificações • Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP) * Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com...
  • Seite 83 B250M Pro4 Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema.
  • Seite 84 1.3 Suportes e conectores onboard Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores Colocar tampas de jumpers sobre os terminais e conec- tores irá causar danos permanentes à placa-mãe. Suporte do painel de Ligue o botão de PLED+ PLED-...
  • Seite 85 B250M Pro4 Intrusão do Chassi e Conecte a instrusão do SPEAKER DUMMY Cabeçote de Autofalante chassi e autofalante do DUMMY (SPK_CI1 de 7 pinos) chassi a este cabeçote. (ver p.1, N.º 17) SIGNAL DUMMY Conectores série ATA3 Estes seis conectores...
  • Seite 86 Suporte de áudio do painel Este suporte destina-se à PRESENCE# MIC_RET frontal conexão dos dispositivos OUT_RET (HD_AUDIO1 de 9 pinos) de áudio no painel de (ver p.1, N.º 24) áudio frontal. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá...
  • Seite 87 B250M Pro4 Conector de alimentação Esta placa-mãe inclui um conector de alimentação (ATXPWR1 de 24 pinos) ATX de 24 pinos. Para (ver p.1, N.º 7) utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13.

  • Seite 88: Ambalaj İçeriği

    ASRock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.
  • Seite 89 B250M Pro4 1.2 Özellikler • Micro ATX Form Faktörü Platform • Yekpare Kapasitör tasarımı • 7. ve 6. Nesil Intel® Core i7/i5/i3/Pentium®/Celeron® İşlemcileri destekler (Yuva 1151) • Digi Power design • 6 Güç Safhası tasarımı • Intel® Turbo Boost 2.0 Teknolojisini destekler • Intel®...
  • Seite 90 *7.1 CH HD Ses konfigürasyonu için bir HD ön panel ses modülü kullanılmalı ve çok kanallı ses özelliği ses sürücüsüsü ile etkinleştirilmelidir. • Üstün Blu-ray Ses desteği • Dalgalanma Koruması Destekler (ASRock Tam Ani Gerilim Koruması) • ELNA Ses Kapakları • Gigabit LAN 10/100/1000 Mb/s • Giga PHY Intel®...
  • Seite 91 • 1 x HDMI Bağlantı Noktası • 2 x Bağlayıcısı USB 2.0 Bağlantı Noktası (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması)) • 3 x tane USB 3.0 Tip A Bağlantı Noktası (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması)) • 1 x tane USB 3.0 Tip C Bağlantı...
  • Seite 92 * Güncellenmiş Windows® 10 sürücüsü konusunda ayrıntılar için lütfen ASRock web sitesini ziyaret edin: http://www.asrock.com • FCC, CE, WHQL, RCM, BSMI Belgeler • ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gereklidir) * Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com...
  • Seite 93 B250M Pro4 Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığını unutmayın. Hız aşırtma, sisteminizin dayanıklılığını etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar vere- bilir.
  • Seite 94 1.3 Ekli Bağlantılar ve Bağlayıcılar Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir. Sistem Paneli Bağlantısı Güç anahtarını bağlayın, PLED+ PLED- (9-pin PANEL1) kasa üzerindeki anahtar ile...
  • Seite 95 B250M Pro4 Kasa Yetkisiz Erişim ve Lütfen kasa yetkisiz erişim SPEAKER DUMMY Hoparlör Bağlantısı ve kasa hoparlörünü bu DUMMY (7-pin SPK_CI1) bağlantıya takın. (bkz. s.1, No. 17) SIGNAL DUMMY Seri ATA3 Bağlayıcıları Bu altı SATA3 bağlayıcısı, (SATA3_0: veri aktarım hızı 6,0 Gb/ bkz.
  • Seite 96 Ön Panel Ses Bağlantısı Bu bağlantı, ses aygıtlarının PRESENCE# MIC_RET (9-pin HD_AUDIO1) ön ses paneline bağlanması OUT_RET (bkz. s.1, No. 24) içindir. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir.
  • Seite 97 B250M Pro4 ATX Güç Bağlayıcısı Bu anakart, 24-pin (24-pin ATXPWR1) ATX güç bağlayıcısı (bkz. s.1, No. 7) sağlamaktadır. 20-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 13'e bağlayın. ATX 12V Güç Bağlayıcısı Bu anakart, 8-pin ATX (8-pin ATX12V1) 12V güç...
  • Seite 98 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의 내용은 예고 없이 변경될 수 있습니다 . 이 설명서가 변경될 경우 , 업데이트된 버 전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련 하여 기술적 지원이 필요한 경우 , 당사의 웹사이트를 방문하여 사용 중인 모델...
  • Seite 99 B250M Pro4 1.2 규격 • Micro ATX 폼 팩터 플랫폼 • 솔리드 콘덴서 구조 • 7 세대 및 6 세대 Intel® Core i7/i5/i3/Pentium®/Celeron® 프 로세서 ( 소켓 1151) 지원 • Digi Power design • 6 개 전원 위상 구조 • Intel® Turbo Boost 2.0 기술 지원...
  • Seite 100 • 서지 보호 지원 (ASRock 풀 스파이크 보호 ) • ELNA 오디오 캡 • Gigabit LAN 10/100/1000 Mb/s • Giga PHY Intel® I219V • Wake-On-LAN 지원 • 번개 /ESD 보호 지원 (ASRock 풀 스파이크 보호 ) • 절전형 이더넷 802.3az 지원 • PXE 지원...
  • Seite 101 • USB 2.0 포트 2 개 (ESD 보호 지원 (ASRock 풀 스파이크 보호 )) • USB 3.0 타입 A 포트 3 개 (ESD 보호 지원 (ASRock 풀 스파 이크 보호 )) • USB 3.0 타입 C 포트 1 개 (ESD 보호 지원 (ASRock 풀 스파...
  • Seite 102 * 업데이트된 Windows® 10 드라이브의 자세한 내용은 다음의 ASRock 웹사이트를 참조하십시오 . http://www.asrock.com • FCC, CE, WHQL, RCM, BSMI 인증 • ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 ) * 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com...
  • Seite 103 B250M Pro4 BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체 의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위 험이 따른다는 것을 유념하십시오 . 오버클로킹은 시스템 안정성에 영향을 주거 나 심지어 시스템의 구성 요소와 장치에 손상을 입힐 수도 있습니다 . 오버클로...
  • Seite 104 1.3 온보드 헤더 및 커넥터 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구 적으로 손상됩니다 . 시스템 패널 헤더 섀시의 전원 스위치 , 리 PLED+ PLED- (9 핀...
  • Seite 105 B250M Pro4 섀시 침입 및 스피커 헤더 섀시 침입 및 섀시 스피 SPEAKER DUMMY (7 핀 SPK_CI1) 커를 이 헤더에 연결하십 DUMMY (1 페이지 , 17 번 항목 참조 ) 시오 . SIGNAL DUMMY 시리얼 ATA3 커넥터 이들 6 개의 SATA3 커넥...
  • Seite 106 전면 패널 오디오 헤더 이 헤더는 오디오 장치를 PRESENCE# MIC_RET (9 핀 HD_AUDIO1) 전면 오디오 패널에 연결 OUT_RET (1 페이지 , 24 번 항목 참조 ) 하는 데 사용됩니다 . OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. 고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와 이어가...
  • Seite 107 B250M Pro4 ATX 전원 커넥터 이 마더보드에는 24 핀 (24 핀 ATXPWR1) ATX 전원 커넥터가 탑 (7 페이지 , 1 번 항목 참조 ) 재되어 있습니다 . 20 핀 ATX 전원공급장치를 사 용하려면 핀 1 과 핀 13 을 따라 연결하십시오 .
  • Seite 108 アルの内容は予告なしに変更するこ とがあります。 このマニュアルの内容に変更が あった場合には、 更新されたバージョンは、 予告なくASRock のウェブサイ トから 入手できるようになります。 このマザーボードに関する技術的なサポートが必要な 場合には、 ご使用のモデルについての詳細情報を、 当社のウェブサイ トで参照く だ さい。 ASRock のウェブサイ トでは、 最新の VGA カードおよび CPU サポート一覧 もご覧になれます。 ASRock ウェブサイ ト http://www.asrock.com. 1.1 パッケージの内容 • ASRock B250M Pro4 マザーボード （マイクロ ATX フォームファクター） • ASRock B250M Pro4 クイックインストールガイ ド...
  • Seite 109 B250M Pro4 1.2 仕様 • マイクロ ATX フォームファクター プラット • 固体コンデンサ設計 フォーム • 第 7 世代および第 6 世代 Intel® Core i7/i5/i3/Pentium®/ Celeron® プロセッサーに対応 （ソケッ ト 1151） • Digi Power design • 6 電源フェーズ設計 • Intel® ターボブースト 2.0 テク ノロジーをサポート • Intel® B250 チップセット...
  • Seite 110 • サージ保護に対応 （ASRock 完全スパイク保護） • ELNA 製オーディオコンデンサ • ギガビッ ト LAN 10/100/1000 Mb/s • ギガ PHY Intel® I219V • Wake-On-LAN （ウェイク オン ラン） に対応 • 雷 / 静電気放電 （ESD） 保護に対応 （ASRock 完全スパイク保 護） • エネルギー効率のよいイーサネッ ト 802.3az をサポート • PXE をサポート...
  • Seite 111 • 1 x D-Sub ポート • 1 x DVI-D ポート • 1 x HDMI ポート • 2 x USB 2.0 ポート （静電気放電 （ESD） 保護に対応 （ASRock 完全スパイク保護） ） • 3 x USB 3.0 Type-A ポート （静電気放電 （ESD） 保護に対応 （ASRock 完全スパイク保護） ）...
  • Seite 112 （第 6 世代 Intel® CPU 向け） * Windows® 7 OS をインストールするために、 xHCI ドライバが ISO ファイルに含まれる変更されたインストールディスクが必 要です。 詳しい説明については 142 ページを参照してく ださい。 * 更新された Windows® 10 ドライバについては、 ASRock のウェ ブサイ トで詳細をご確認く ださい : http://www.asrock.com • FCC、 CE、 WHQL、 RCM、 BSMI 認証 • ErP/EuP Ready （ ErP/EuP 対応電源供給装置が必要です）...
  • Seite 113 B250M Pro4 BIOS 設定の調整、 アンタイ ドオーバークロックテク ノロジーの適用、 サードパーティ のオーバークロックツールの使用などを含む、 オーバークロックには、 一定のリス クを伴いますのでご注意く ださい。 オーバークロックするとシステムが不安定に なったり、 システムのコンポーネントやデバイスが破損するこ とがあります。 ご自分 の責任で行ってく ださい。 弊社では、 オーバークロックによる破損の責任は負いか ねますのでご了承く ださい。...
  • Seite 114 1.3 オンボードのヘッダーとコネクター オンボードヘッダーとコネクターはジャンパーではありません。 これらヘッダーと コネクターにはジャンパーキャップを被せないでく ださい。 ヘッダーおよびコネ クターにジャンパーキャップを被せると、 マザーボードに永久損傷が起こるこ と があります。 システムパネルヘッダー 電源スイッチを接続し、 PLED+ PLED- （9 ピンパネル 1） スイッチをリセッ トし、 下 PWRBTN# （p.1、 No. 18 参照） 記のピン割り当てに従っ て、 シャーシのシステムス テータス表示ランプをこ RESET# HDLED- のヘッダーにセッ トしま HDLED+ す。 ケーブルを接続すると きには、 ピンの＋と−に 気をつけてく ださい。 PWRBTN （電源スイッチ）...
  • Seite 115 B250M Pro4 シャーシイントルージョンと シャーシイントルージョン SPEAKER スピーカーヘッダー DUMMY とシャーシスピーカーを DUMMY （7 ピン SPK_CI1） このヘッダーに接続して （p.1、 No. 17 参照） く ださい。 SIGNAL DUMMY シリアル ATA3 コネクター これら 6 つの SATA3 コネ クターは、 最高 6.0 Gb/ 秒 (SATA3_0: p.1、 No. 9 参照） のデータ転送速度で内部...
  • Seite 116 フロントパネルオーディオ このヘッダーは、 フロント PRESENCE# ヘッダー オーディオパネルにオー MIC_RET OUT_RET （9 ピン HD_AUDIO1） ディオデバイスを接続す （p.1、 No. 24 参照） るためのものです。 OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、 正しく機能するためには、 シャーシのパネルワイヤーが HDA をサポートしてい るこ とが必要です。 お使いのシステムを取り付けるには、 当社のマニュアルおよ びシャーシのマニュアルの指示に従ってく ださい。 2. ACʼ97 オーディオパネルを使用する場合には、 次のステップで、 前面パネルオー ディオヘッダーに取り付けてく ださい。 A.
  • Seite 117 B250M Pro4 ATX 電源コネクタ このマザーボードは 24 ピ （24 ピン ATXPWR1） ン ATX 電源コネクタを提 （p.1、 No. 7 参照） 供します。 20 ピンの ATX 電源を使用するには、 ピ ン 1 と 13 番に合わせて 接続してく ださい。 ATX 12V 電源コネクター このマザーボードは 8 ピ （8 ピン ATX12V1） ン ATX12V 電源コネク...
  • Seite 118 恕不另行通知。如果本文档有任何修改，则更新的版本将发布在华擎网站上， 我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的 网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华擎网站 http://www.asrock.com。 1.1 包装清单 • 华擎 B250M Pro4 主板（Micro ATX 规格尺寸） • 华擎 B250M Pro4 快速安装指南 • 华擎 B250M Pro4 支持光盘 • 2 x 串行 ATA (SATA) 数据线（选购） • 2 x 螺丝（供 M.2 插座使用）（选购）...
  • Seite 119 B250M Pro4 1.2 规格 • Micro ATX 规格尺寸 平台 • 稳固的电容器设计 • 支持第 7 代和第 6 代 Intel® Core i7/i5/i3/Pentium®/Celeron® 处理器 (Socket 1151) • Digi Power design • 6 电源相设计 • 支持 Intel® Turbo Boost 2.0 技术 • Intel® B250 芯片集...
  • Seite 120 • HWA 编码 / 解码 : VP8, HEVC 8b, VP9, HEVC 10b ( 适用于 第 7 代 Intel® CPU) • HWA 编码 / 解码 : VP8 , HEVC 8b; GPU/SW 编码 / 解码 : VP9, HEVC 10b ( 适用于第 6 代 Intel® CPU) •...
  • Seite 121 B250M Pro4 • 1 x PS/2 鼠标端口 后面板 I/O • 1 x PS/2 键盘端口 • 1 x D-Sub 端口 • 1 x DVI-D 端口 • 1 x HDMI 端口 • 2 x USB 2.0 端口（支持 ESD 保护，即华擎全防护） • 3 x USB 3.0 类型 A 端口（支持 ESD 保护，即华擎全防护）...
  • Seite 122 • Microsoft® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit ( 适用于第 6 代 Intel® CPU) * 要安装 Windows® 7 OS，需要 xHCI 驱动程序已封装到 ISO 文件的经修改的安装盘。请参考第 142 页了解详情。 * 有关已更新的 Windows® 10 驱动程序，请访问华擎网站了解 详情 :http://www.asrock.com • FCC, CE, WHQL, RCM, BSMI 认证 • ErP/EuP 支持（需要支持 ErP/EuP 的电源） * 有关详细产品信息，请访问我们的网站： http://www.asrock.com...
  • Seite 123 B250M Pro4 须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”， 或使用第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件 和设备造成损坏。执行这项工作您应自担风险和自己承担费用。我们对由于超 频而造成的损坏概不负责。...
  • Seite 124 1.3 板载接脚和接口 板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装 到这些接脚和接口上将会对主板造成永久性损坏。 系统面板接脚 按照下面的针脚分配， PLED+ PLED- (9 针 PANEL1) 将机箱上的电源开关、 PWRBTN# （见第 1 页， 第 18 个） 重置开关和系统状态指 示灯连接到此接脚。在 RESET# 连接线缆前请记下正负 HDLED- 针脚。 HDLED+ PWRBTN（电源开关）: 连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。 RESET（重置开关）: 连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动， 按重置开关重新启动计算机。 PLED（系统电源 LED）: 连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统 处在 S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时， 此...
  • Seite 125 B250M Pro4 机箱侵入和扬声器接脚 请将机箱侵入和机箱扬 SPEAKER DUMMY (7 针 SPK_CI1) 声器连接到到此接脚。 DUMMY （见第 17 页，第 1 个） SIGNAL DUMMY 串行 ATA3 接口 这六个 SATA3 接口支持 最高 6.0 Gb/s 数据传输 (SATA3_0: 见第 1 页， 第 9 个） 速率的内部存储设备的 SATA 数据线。 (SATA3_1: 见第 1 页， 第 10 个）...
  • Seite 126 前面板音频接脚 此接脚用于将音频设备 PRESENCE# MIC_RET (9 针 HD_AUDIO1) 连接到前音频面板。 OUT_RET （见第 1 页，第 24 个） OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。 请按照我们的手册和机箱手册的说明安装系统。 2. 如果您使用 AC’97 音频面板，请按照以下步骤将它安装到前面板音频接脚： A. 将 Mic_IN (MIC) 连接到 MIC2_L。 B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。 C.
  • Seite 127 B250M Pro4 ATX 电源接口 此主板提供 24 针 ATX (24 针 ATXPWR1) 电源接口。要使用 20 针 （见第 1 页，第 7 个） ATX 电源，请沿针脚 1 和针脚 13 插接它。 ATX 12V 电源接口 此主板提供 8 针 ATX (8 针 ATX12V1) 12V 电源接口。要使用 4 （见第 1 页，第 1 个）...
  • Seite 128 电子信息产品污染控制标示 依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子 信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露 产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或 对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板 上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之 环保使用期限为 10 年。 图一 有毒有害物质或元素的名称及含量说明 若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格 及说明。 有害物质或元素 部件名称 铅 (Pb) 镉 (Cd) 汞 (Hg) 六价铬 (Cr(VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 印刷电路板 及电子组件 外部信号连 接头及线材 O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定 的限量要求以下。 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准 规定的限量要求，然该部件仍符合欧盟指令...
  • Seite 129 若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的 特定資訊。您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。華擎網 站 http://www.asrock.com。 1.1 包裝內容 • 華擎 B250M Pro4 主機板（Micro ATX 尺寸） • 華擎 B250M Pro4 快速安裝指南 • 華擎 B250M Pro4 支援光碟 • 2 x Serial ATA (SATA) 資料纜線（選用） • 2 x 螺絲（適用於 M.2 插座）（選用）...
  • Seite 130 1.2 規格 • Micro ATX 尺寸 平台 • 固態電容設計 • 支援第 7 代與第 6 代 Intel® Core i7/i5/i3/Pentium®/Celeron® 處理器（插座 1151） • Digi Power design • 6 電源相位設計 • 支援 Intel® Turbo Boost 2.0 技術 • Intel® B250 晶片組 • 雙通道 DDR4 記憶體技術 記憶體...
  • Seite 131 B250M Pro4 • HWA 編碼 / 解碼： VP8、HEVC 8b、VP9、HEVC 10b ( 適 用於第 7 代 Intel® CPU) • HWA 編碼 / 解碼： VP8、HEVC 8b；GPU/SW 編碼 / 解碼： VP9、HEVC 10b ( 適用於第 6 代 Intel® CPU) • 最大共用記憶體 1024MB * 最大共用記憶體的大小可能會隨著作業系統的不同而改變。...
  • Seite 132 • 1 x PS/2 滑鼠連接埠 後面板 I/O • 1 x PS/2 鍵盤連接埠 • 1 x D-Sub 連接埠 • 1 x DVI-D 連接埠 • 1 x HDMI 連接埠 • 2 x USB 2.0 連接埠（支援靜電保護（華擎全防護）） • 3 x USB 3.0 Type-A 連接埠（支援靜電保護（華擎全防護）） •...
  • Seite 133 B250M Pro4 • 1 x 24 pin ATX 電源接頭 • 1 x 8 pin 12V 電源接頭 • 1 x 前面板音訊接頭 • 2 x USB 2.0 排針（支援 4 個 USB 2.0 連接埠）（支援靜電 保護 ( 華擎全防護 )） • 1 x USB 3.0 排針（支援 2 個 USB 3.0 連接埠）（支援靜電...
  • Seite 134 請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、 採用自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定 性，或者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成 本。我們對於因超頻所造成的可能損害概不負責。...
  • Seite 135 B250M Pro4 1.3 板載排針及接頭 板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽 套在排針及接頭上，將造成主機板永久性的受損。 系統面板排針 請依照以下的針腳 PLED+ PLED- 排列將機殼上的電 (9-pin PANEL1) PWRBTN# （請參閱第 1 頁， 編號 18） 源開關、重設開關 及系統狀態指示燈 連接至此排針。在 RESET# HDLED- 連接纜線之前請注 HDLED+ 意正負針腳。 PWRBTN ( 電源開關 )： 連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方 式。 RESET ( 重設開關 )： 連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下 重設開關即可重新啟動電腦。 PLED ( 系統電源 LED)：...
  • Seite 136 機殼防護排針 機殼防護排針連接 SPEAKER DUMMY 至此排針。 (7-pin SPK_CI1) DUMMY （請參閱第 1 頁，編號 17） SIGNAL DUMMY Serial ATA3 接頭 這六組 SATA3 接頭 皆支援內部儲存裝 (SATA3_0: 請參閱第 1 頁，編號 9） 置的 SATA 資料纜 線，最高可達 6.0 (SATA3_1: 請參閱第 1 頁，編號 10） Gb/s 資料傳輸率。 若 M2_1 為 SATA (SATA3_2: 請參閱第...
  • Seite 137 B250M Pro4 前面板音訊排針 本排針適用於連接 PRESENCE# MIC_RET 音訊裝置至前面板 (9-pin HD_AUDIO1) OUT_RET （請參閱第 1 頁，編號 24） 音訊。 OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必 須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。 2. 若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針： A. 將 Mic_IN (MIC) 連接至 MIC2_L。 B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。...
  • Seite 138 ATX 電源接頭 本主機板配備一組 24-pin ATX 電源接 (24-pin ATXPWR1) （請參閱第 1 頁，編號 7） 頭。若要使用 20- pin ATX 電源供應 器，請插入 Pin 1 及 Pin 13。 ATX 12V 電源接頭 本主機板配備一組 8-pin ATX 12V 電 (8-pin ATX12V1) （請參閱第 1 頁，編號 1） 源接頭。若要使用 4-pin ATX 電源供 應器，請插入...
  • Seite 139 B250M Pro4 Spesifikasi • Bentuk dan Ukuran Micro ATX Platform • Desain Kapasitor Solid • Mendukung Prosesor Intel® Core i7/i5/i3/Pentium®/Celeron® (Soket 1151) Generasi ke-7 dan ke-6 • Digi Power design • Desain 6 Fase Daya • Mendukung Teknologi Intel® Turbo Boost 2.0 • Intel®...
  • Seite 140 *Untuk mengkonfigurasi Audio HD 7.1 CH, modul audio panel depan HD harus digunakan dan fitur audio multisaluran harus diaktifkan melalui driver audio. • Mendukung Audio Blu-ray Premium • Mendukung Perlindungan Lonjakan Arus (ASRock Full Spike Protection) • ELNA Audio Caps • Gigabit LAN 10/100/1000 Mb/s • Giga PHY Intel®...
  • Seite 141 • 1 x Port D-Sub • 1 x Port DVI-D • 1 x Port HDMI • 2 x Port USB 2.0 (Mendukung Perlindungan ESD (ASRock Full Spike Protection)) • 3 x Port USB 3.0 Tipe A (Mendukung Perlindungan ESD (Perlindungan ASRock Full Spike)) • 1 x Port USB 3.0 Tipe C (Mendukung Perlindungan ESD...
  • Seite 142 * Untuk driver Windows® 10 terbaru, kunjungi situs web ASRock untuk mendapatkan info rinci: http://www.asrock.com • FCC, CE, WHQL, RCM, BSMI Sertifikasi • Siap untuk ErP/EuP (memerlukan catu daya untuk ErP/EuP) * Untuk informasi tentang produk rinci, kunjungi situs web kami: http://www.asrock.com...
  • Seite 143 B250M Pro4 Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan pada BIOS, menerapkan Teknologi Untied Overclocking, atau menggunakan alat overclocking pihak ketiga. Overclocking dapat mempengaruhi stabilitas sistem, atau bahkan dapat mengakibatkan kerusakan komponen dan perangkat sistem. Risiko dan biaya apapun menjadi tanggungan Anda. Kami tidak bertanggung jawab atas...

  • Seite 144: You Have An Odd And Ps/2 Ports

    A Windows® 7 installation disk or USB drive • A Windows® PC • Win7 USB Patcher (included in the ASRock Support CD or downloaded from website) Scenarios You have an ODD and PS/2 ports: If there is an optical disc drive, PS/2 ports and PS/2 Keyboard or mouse on your computer, you can skip the instructions below and go ahead to install Windows®...
  • Seite 145 B250M Pro4 Instructions Step 1 Insert the Windows® 7 installation disk or USB drive to your system. Step 2 Extract the tool (Win7 USB Patcher) and launch it. Step 3 Select how you want to install Windows 7 later. Step 4...
  • Seite 146 Step 5 Select the USB storage, compact disk or destination folder for the new Windows 7 installation file. Step 6 Click “Start” to begin. Step 7 Now you are able to install Windows® 7 on Intel® new processors with the new burned CD. Or please use the patched ISO image to make an OS USB drive to install the OS.

  • Seite 147: Contact Information

    Contact Information If you need to contact ASRock or want to know more about ASRock, you’re welcome to visit ASRock’s website at http://www.asrock.com; or you may contact your dealer for further information. For technical questions, please submit a support request form at http://www.asrock.com/support/tsd.asp...

  • Seite 148: Ec Declaration Of Conformity

    EC-Declaration of Conformity For the following equipment: Motherboard (Product Name) B250M Pro4 / ASRock (Model Designation / Trade Name) ASRock Incorporation (Manufacturer Name) 2F., No.37, Sec. 2, Jhongyang S. Rd., Beitou District, Taipei City 112, Taiwan (R.O.C.) (Manufacturer Address) is herewith confirmed to comply with the requirements set out in the Council...

Inhaltsverzeichnis
