Ελληνικά (GR) Οδηγίες εγκατάστασης και λειτουργίας
ΠΕΡΙΕΧΟΜΕΝΑ
1. Σύμβολα που χρησιμοποιούνται στο παρόν
έντυπο
2. Εφαρμογές
2.1 Μονάδα CIM 1XX LON
3. Εγκατάσταση
3.1 Σύνδεση LON
3.2 Καταγραφή σε δίκτυο LON
4. LEDs
5. Εύρεση βλαβών
6. Τεχνικά χαρακτηριστικά
7. Σέρβις
7.1 Έντυπα Service
8. Απόρριψη
Προειδοποίηση
Πριν την εγκατάσταση, διαβάστε τις
παρούσες οδηγίες εγκατάστασης και
λειτουργίας. Λειτουργία και
εγκατάσταση πρέπει να συμφωνούν με
τους τοπικούς κανονισμούς και τους
παραδεκτούς κανόνες καλής χρήσης.
1. Σύμβολα που χρησιμοποιούνται
στο παρόν έντυπο
Προειδοποίηση
Η μη συμμόρφωση με αυτές τις οδηγίες
ασφαλείας μπορεί να καταλήξει σε
τραυματισμό!
Η μη συμμόρφωση με αυτές τις οδηγίες
Προσοχή
ασφαλείας μπορεί να προκαλέσει
δυσλειτουργία ή βλάβη του προϊόντος!
Σημειώσεις ή οδηγίες που καθιστούν τη
Σημείωση
δουλειά ευκολότερη και εξασφαλίζουν
ασφαλή λειτουργία.

2. Εφαρμογές

Η μονάδα CIM 1XX LON (CIM = Communication
Interface Module) διευκολύνει τη μετάδοση
δεδομένων μεταξύ ενός δικτύου LON κι ενός
προϊόντος Grundfos.
H CIM 1XX τοποθετείται στο προϊόν που πρόκειται
να μεταδοθεί με ή σε μία μονάδα CIU 1XX (CIU =
Communication Interface Unit).
Η νέα συναρμολόγηση της CIM 1XX περιγράφεται
στις οδηγίες εγκατάστασης και λειτουγίας του
προϊόντος Grundfos.
Περισσότερες πληροφορίες
Για περισσότερες πληροφορίες σχετικά με τη διάταξη
και τη λειτουργικότητα της CIM 1XX, βλέπε το ειδικό
προφίλ λειτουργίας στο CD-ROM που προμηθεύεται
με το προϊόν.

2.1 Μονάδα CIM 1XX LON

Σελίδα
32
32
32
32
32
33
33
34
35
35
35
35
1 2 3

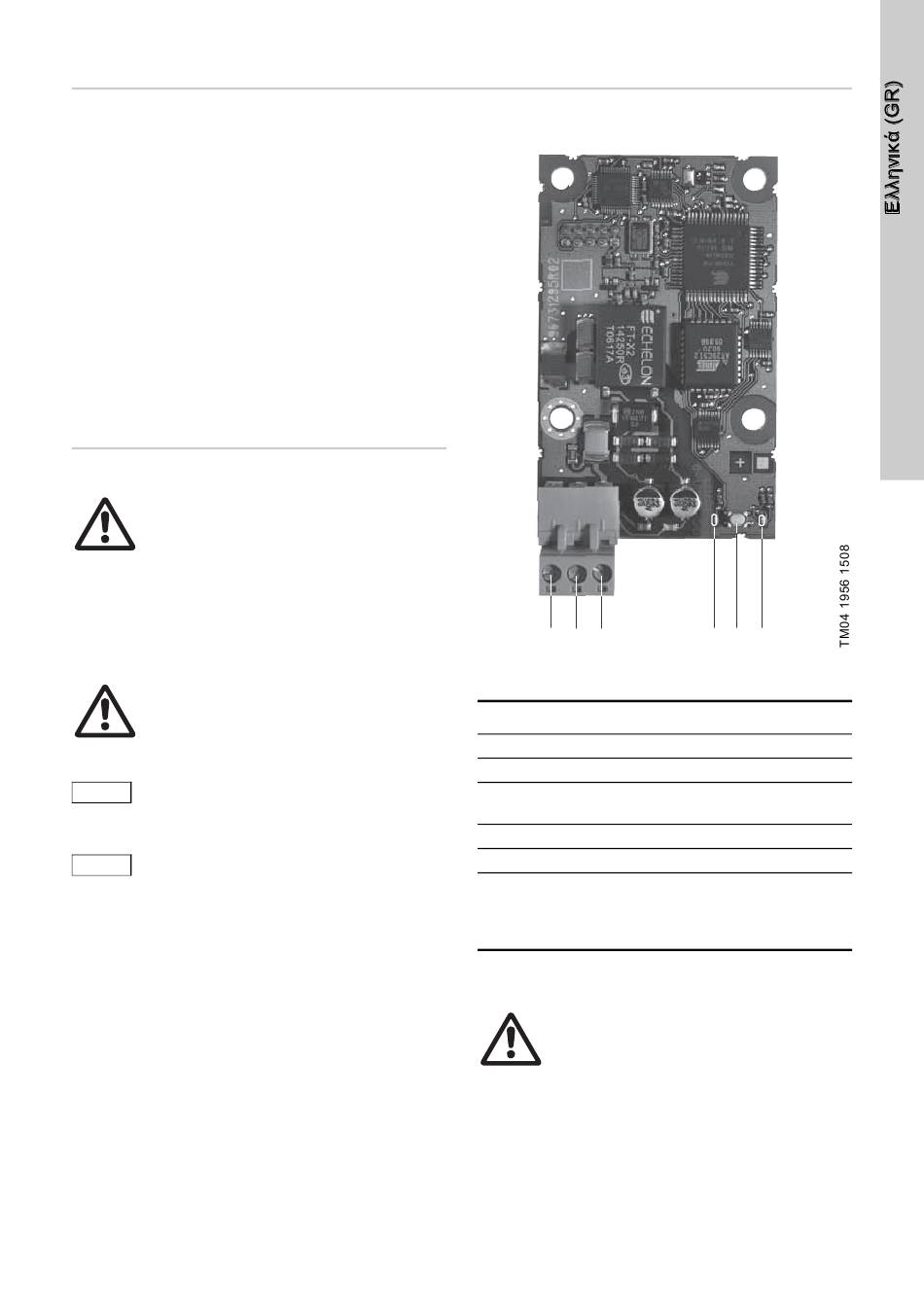

Σχ. 1 Μονάδα CIM 1XX LON
Θέση Ονομασία
1 A
2 B
3 Θωράκιση
4 LED1
5 Pin
6 LED2

3. Εγκατάσταση

Ειδοποίηση
Η CIM 1XX πρέπει να συνδεθεί μόνο με
κυκλώματα SELV ή SELV-E.

3.1 Σύνδεση LON

H Grundfos συνιστά τη χρήση ενός καλωδίου
σύμφωνα με τα πρότυπα Echelon.
Παραδείγματα συνιστώμενων τύπων καλωδίου
• Belden 85102
• Belden 8471
• Level IV, 22 AWG
4 5 6
Περιγραφή
Ακροδέκτης Α LON
Ακροδέκτης Β LON
Ακροδέκτης LON για
θωράκιση καλωδίου
Κίτρινη LED
Κουμπί Service PIN
Κόκκινη/πράσινη LED για
εσωτερική επικοινωνία
μεταξύ της CIM 1XX και του
προϊόντος Grundfos
32
