En el modo estándar, la alarma se puede ajustar para que se active a los 7 segundos
(por defecto) o a los 15 segundos. Consulte el apartado Tiempo de alarma/tiempo
de espera (pág. 60) para obtener más información.
En el modo estándar el tiempo de espera se puede ajustar mediante el
potenciómetro de tiempo en espera.
Activación de entradas externas
Se pueden conectar entradas externas como el sensor de movimiento o el sensor
tipo reed. En caso de alarma se conmutará solo el relé 3 (por defecto) O el relé 1,
relé 2 o relé 3, según la posición del interruptor.
Modo de activación de entradas externas
Las entradas externas se pueden configurar como entrada de interruptor, en la que
la alarma funciona cuando las entradas se llevan por la toma de tierra (un interruptor
se cierra entre una de las tres entradas y la toma de tierra que se corresponde con
la J14 o J15 clavija 2 y 4), o como entradas equilibradas (tipo de seguridad estándar
para el que se necesitan resistencias de terminación de 4k7).

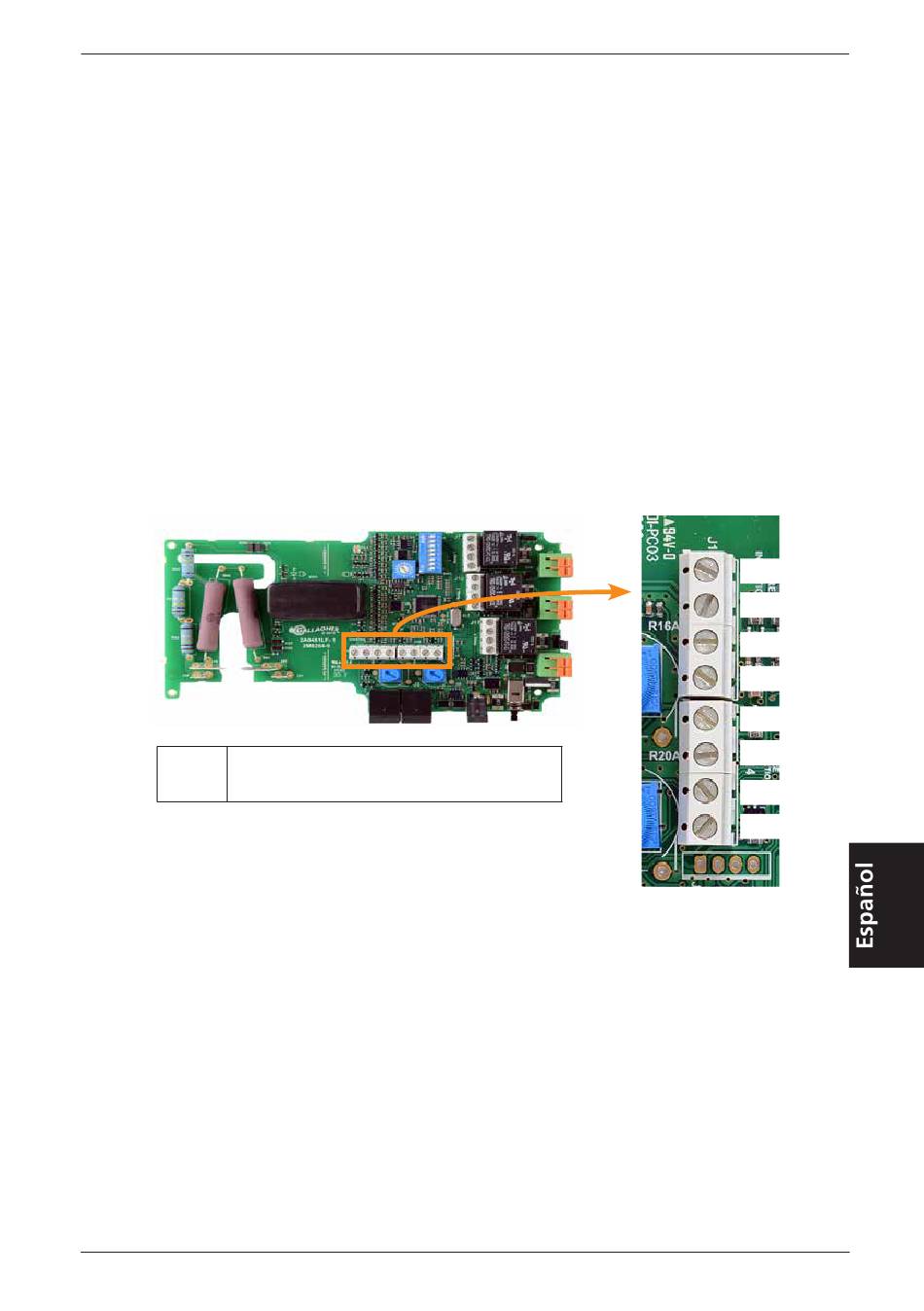

3. Entradas externas
+15V La potencia nominal máxima del
conector es de 2A.
Se pueden conectar un máximo de tres entradas como, por
ejemplo, sensores de movimiento o tipo reed. Se pueden
configurar como entradas equilibradas (seguridad) o de
interruptor. En el apartado Ajustes funcionales (pág. 58)
obtendrá más detalles.
Las entradas externas tienen un retraso de salida (de 10 segundos a 3 minutos) y de
entrada (de 0 segundos a 3 minutos) y así tener tiempo para salir de una habitación
protegida tras activar la alarma o desactivarla al entrar en una habitación protegid.
Al pulsar el botón On/Off se activa/desactiva la alarma.
4. ON / OFF
Pulse el botón rojo para encender el sistema de alarma.
Vuelva a pulsar el botón para apagarlo.
Cuando se apaga, la batería sigue cargándose.
Tierra
+15V
Tierra
Ent ext 3
Tierra
Ent ext 2
Tierra
Ent ext 1
59
