Im Standard-Modus kann der Alarm so eingestellt werden, dass er nach 7 Sekunden
(Standard) oder nach 15 Sekunden ausgelöst wird. Für weitere Details siehe
Alarmzeit/ Verzögerung (S. 40).
Im Standard-Modus kann die Verzögerung mit dem Verzögerungs-Trimmer
eingestellt werden.
Externe Eingänge aktiv
Es können externe Eingänge wie z. B. ein Bewegungssensor oder Reedschalter
angeschlossen werden. Eine Alarmzustand schaltet entweder nur Relais 3 ein
(Standard) ODER Relais 1, Relais 2 und Relais 3, ja nach Position des Schalters.
Aktivierungsmodus externe Eingänge
Externe Eingänge können als Schalteingang konfiguriert werden, wobei der Alarm
ausgelöst wird, sobald der Eingang mit der Masse (Erdung) in Kontakt kommt (ein
Schalter verbindet einen der drei Eingänge mit der Masse (Erdung), also J14 oder
J15 Pfahl 2 und 4), oder sie können als symmetrischer Eingang konfiguriert werden
(Standard Sicherungstyp, der 4k7 Abschlusswiderstände erfordert). 4k7 terminating
resistors).

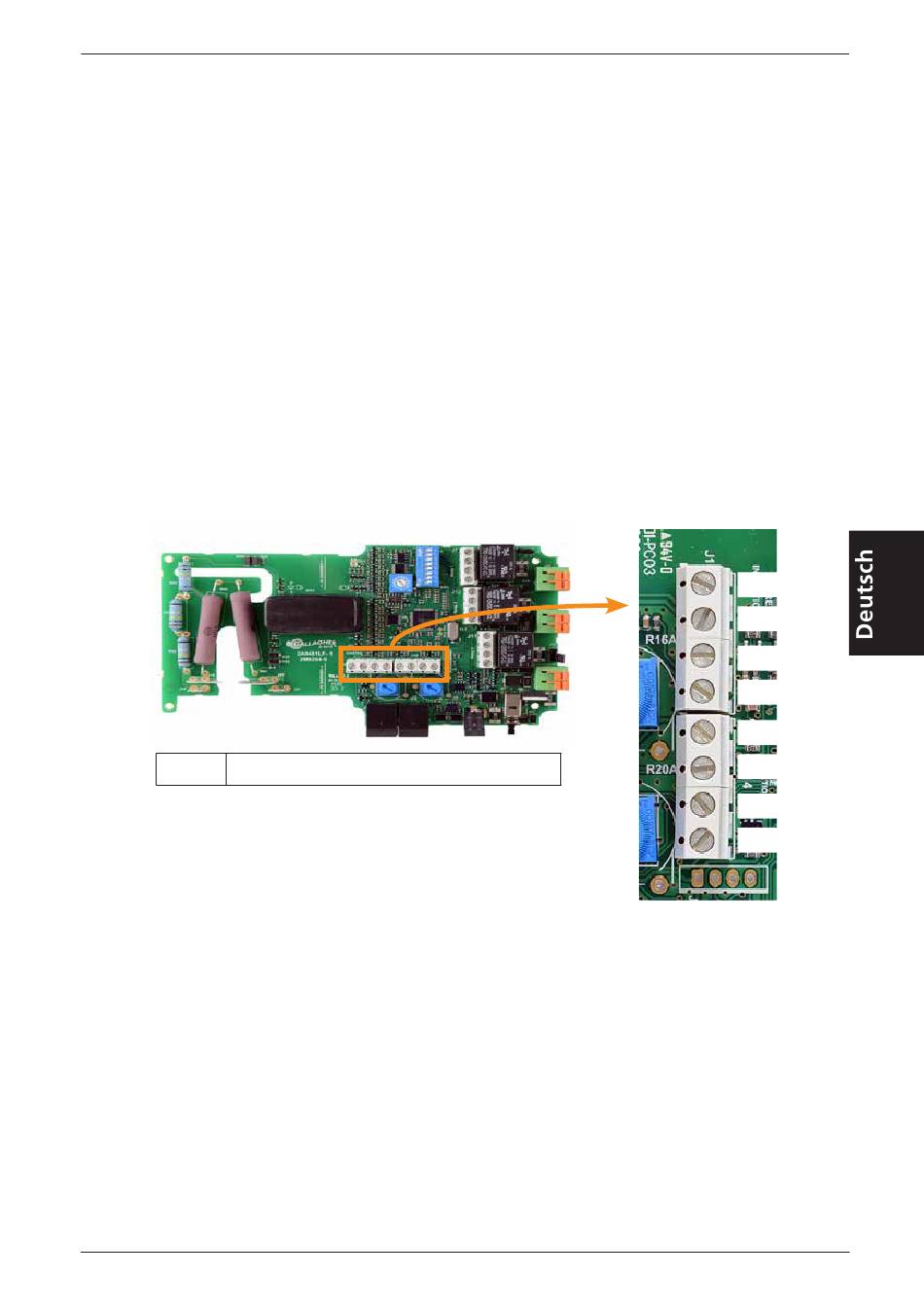

3. Externe Eingänge
+15V Dieser Connector hat maximal 2A.
Es können bis zu drei Eingänge, wie Bewegungssensoren
oder Reedschalter, angeschlossen werden. Diese
können als symmetrischer (Sicherungs-)Eingang oder als
Schalteingang konfiguriert werden. Für weitere Details,
siehe Funktionseinstellungen (S. 38).
Die externen Eingänge haben eine Verzögerung beim Verlassen (10 Sek. bis 3 Min.)
und eine Verzögerung beim Betreten
(0 Sek. bis 3 Min.) eines Raums, damit Sie nach dem Einschalten des Alarms
ausreichend Zeit haben, um den Sicherheitsraums zu verlassen, und nach
dem Betreten des Sicherheitsraums ausreichend Zeit haben, um den Alarm
auszuschalten.
Durch Betätigung des EIN-/AUS-Schalters wird der Alarm ein/ausgeschaltet.
4. EIN / AUS
Zum Einschalten des Alarmsystems betätigen Sie den roten Schalter.
Durch erneutes Drücken wird das Alarmsystem wieder AUSgeschaltet.
In AUSgeschalteter Position wird der Akku aufgeladen.
GND
+15V
GND
Ext in 3
GND
Ext in 2
GND
Ext in 1
