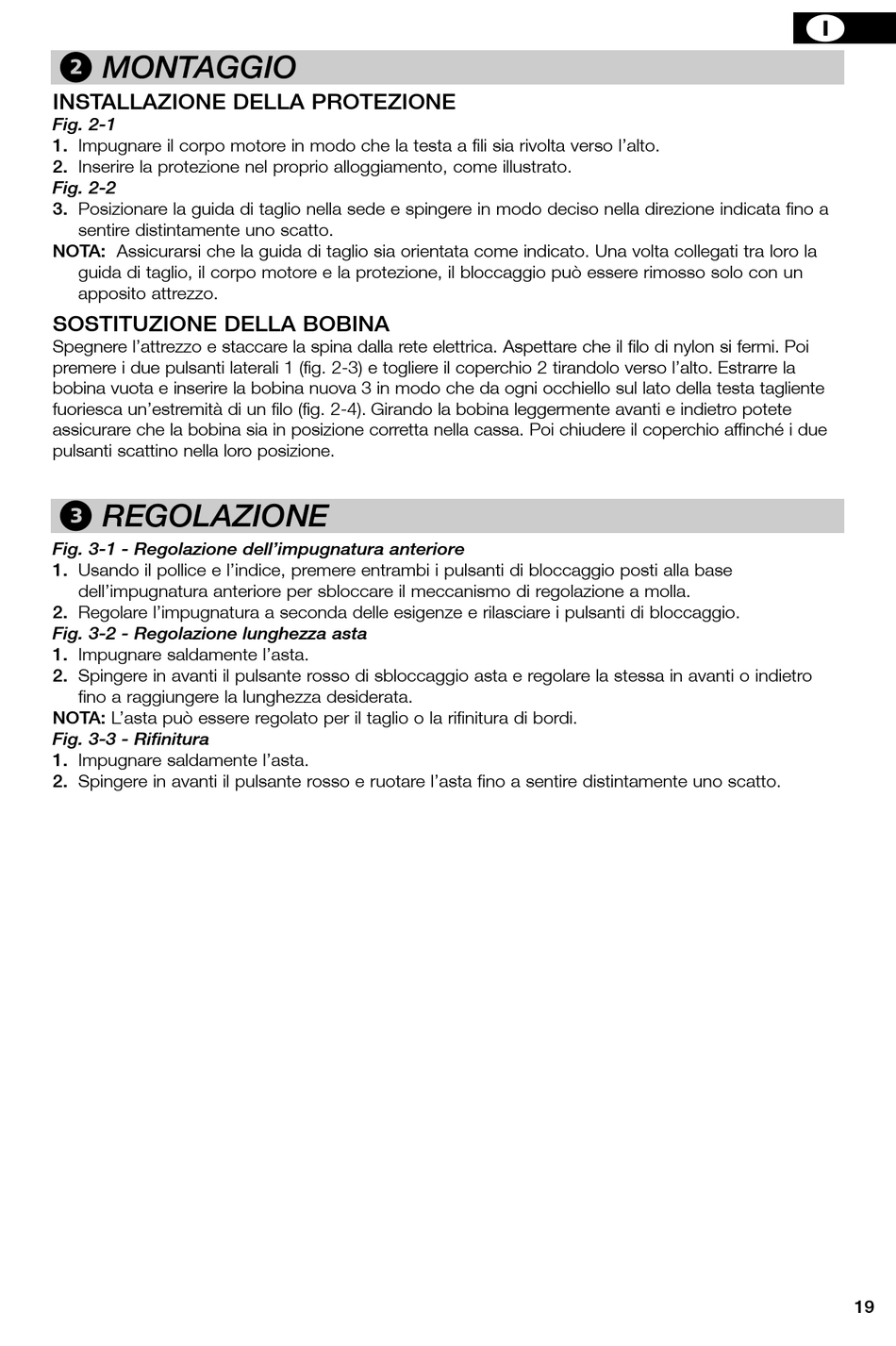

b MONTAGGIO
INSTALLAZIONE DELLA PROTEZIONE
Fig. 2-1
1. Impugnare il corpo motore in modo che la testa a fili sia rivolta verso l'alto.
2. Inserire la protezione nel proprio alloggiamento, come illustrato.
Fig. 2-2
3. Posizionare la guida di taglio nella sede e spingere in modo deciso nella direzione indicata fino a
sentire distintamente uno scatto.
NOTA: Assicurarsi che la guida di taglio sia orientata come indicato. Una volta collegati tra loro la
guida di taglio, il corpo motore e la protezione, il bloccaggio può essere rimosso solo con un
apposito attrezzo.
SOSTITUZIONE DELLA BOBINA
Spegnere l'attrezzo e staccare la spina dalla rete elettrica. Aspettare che il filo di nylon si fermi. Poi
premere i due pulsanti laterali 1 (fig. 2-3) e togliere il coperchio 2 tirandolo verso l'alto. Estrarre la
bobina vuota e inserire la bobina nuova 3 in modo che da ogni occhiello sul lato della testa tagliente
fuoriesca un'estremità di un filo (fig. 2-4). Girando la bobina leggermente avanti e indietro potete
assicurare che la bobina sia in posizione corretta nella cassa. Poi chiudere il coperchio affinché i due
pulsanti scattino nella loro posizione.
c REGOLAZIONE
Fig. 3-1 - Regolazione dell'impugnatura anteriore
1. Usando il pollice e l'indice, premere entrambi i pulsanti di bloccaggio posti alla base
dell'impugnatura anteriore per sbloccare il meccanismo di regolazione a molla.
2. Regolare l'impugnatura a seconda delle esigenze e rilasciare i pulsanti di bloccaggio.
Fig. 3-2 - Regolazione lunghezza asta
1. Impugnare saldamente l'asta.
2. Spingere in avanti il pulsante rosso di sbloccaggio asta e regolare la stessa in avanti o indietro
fino a raggiungere la lunghezza desiderata.
NOTA: L'asta può essere regolato per il taglio o la rifinitura di bordi.
Fig. 3-3 - Rifinitura
1. Impugnare saldamente l'asta.
2. Spingere in avanti il pulsante rosso e ruotare l'asta fino a sentire distintamente uno scatto.
