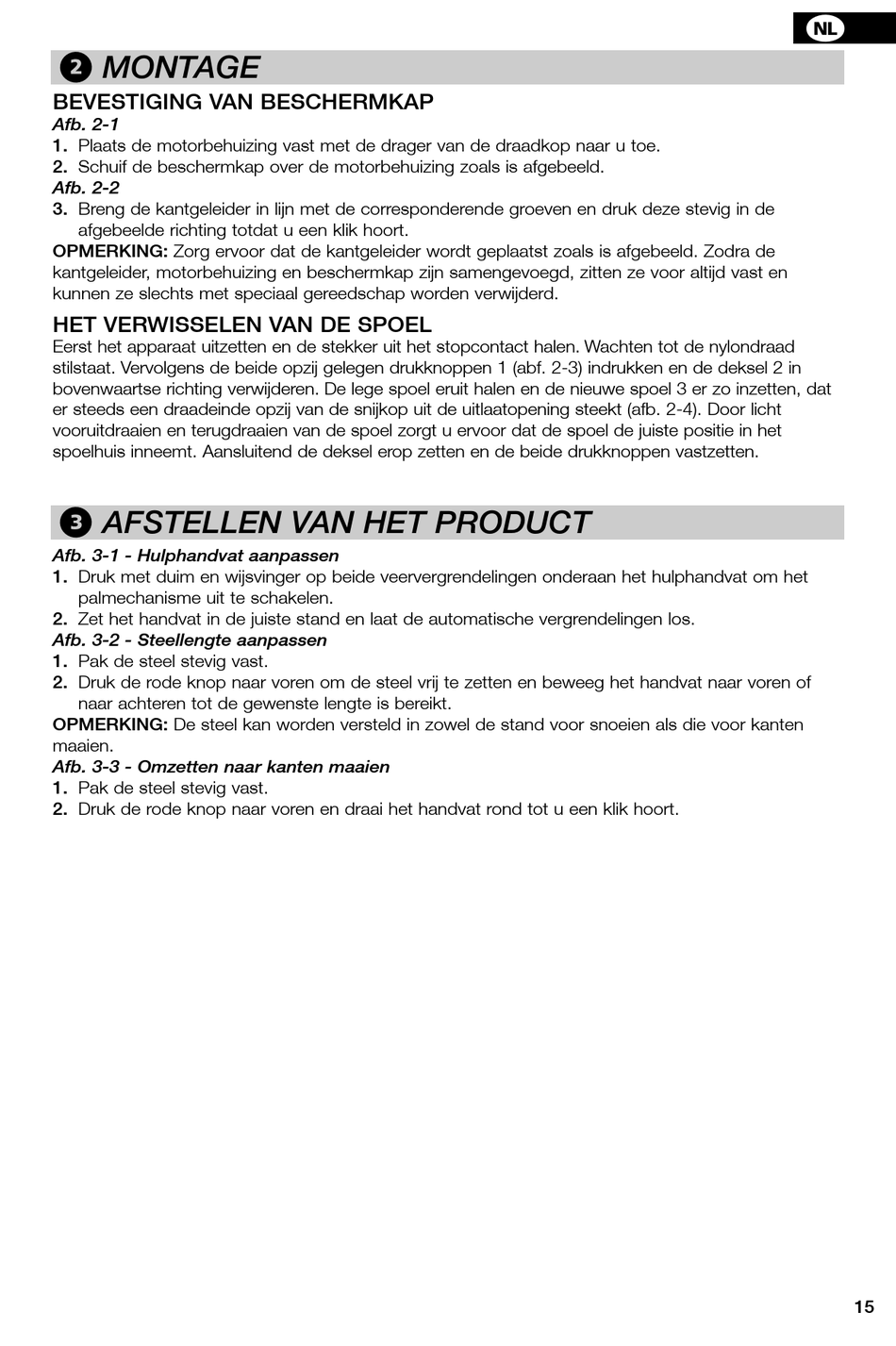

Flymo Power-Trim Bedienungsanleitung Seite 17

b MONTAGE
BEVESTIGING VAN BESCHERMKAP
Afb. 2-1
1. Plaats de motorbehuizing vast met de drager van de draadkop naar u toe.
2. Schuif de beschermkap over de motorbehuizing zoals is afgebeeld.
Afb. 2-2
3. Breng de kantgeleider in lijn met de corresponderende groeven en druk deze stevig in de
afgebeelde richting totdat u een klik hoort.
OPMERKING: Zorg ervoor dat de kantgeleider wordt geplaatst zoals is afgebeeld. Zodra de
kantgeleider, motorbehuizing en beschermkap zijn samengevoegd, zitten ze voor altijd vast en
kunnen ze slechts met speciaal gereedschap worden verwijderd.
HET VERWISSELEN VAN DE SPOEL
Eerst het apparaat uitzetten en de stekker uit het stopcontact halen. Wachten tot de nylondraad
stilstaat. Vervolgens de beide opzij gelegen drukknoppen 1 (abf. 2-3) indrukken en de deksel 2 in
bovenwaartse richting verwijderen. De lege spoel eruit halen en de nieuwe spoel 3 er zo inzetten, dat
er steeds een draadeinde opzij van de snijkop uit de uitlaatopening steekt (afb. 2-4). Door licht
vooruitdraaien en terugdraaien van de spoel zorgt u ervoor dat de spoel de juiste positie in het
spoelhuis inneemt. Aansluitend de deksel erop zetten en de beide drukknoppen vastzetten.
c AFSTELLEN VAN HET PRODUCT
Afb. 3-1 - Hulphandvat aanpassen
1. Druk met duim en wijsvinger op beide veervergrendelingen onderaan het hulphandvat om het
palmechanisme uit te schakelen.
2. Zet het handvat in de juiste stand en laat de automatische vergrendelingen los.
Afb. 3-2 - Steellengte aanpassen
1. Pak de steel stevig vast.
2. Druk de rode knop naar voren om de steel vrij te zetten en beweeg het handvat naar voren of
naar achteren tot de gewenste lengte is bereikt.
OPMERKING: De steel kan worden versteld in zowel de stand voor snoeien als die voor kanten
maaien.
Afb. 3-3 - Omzetten naar kanten maaien
1. Pak de steel stevig vast.
2. Druk de rode knop naar voren en draai het handvat rond tot u een klik hoort.
