FRANÇAIS

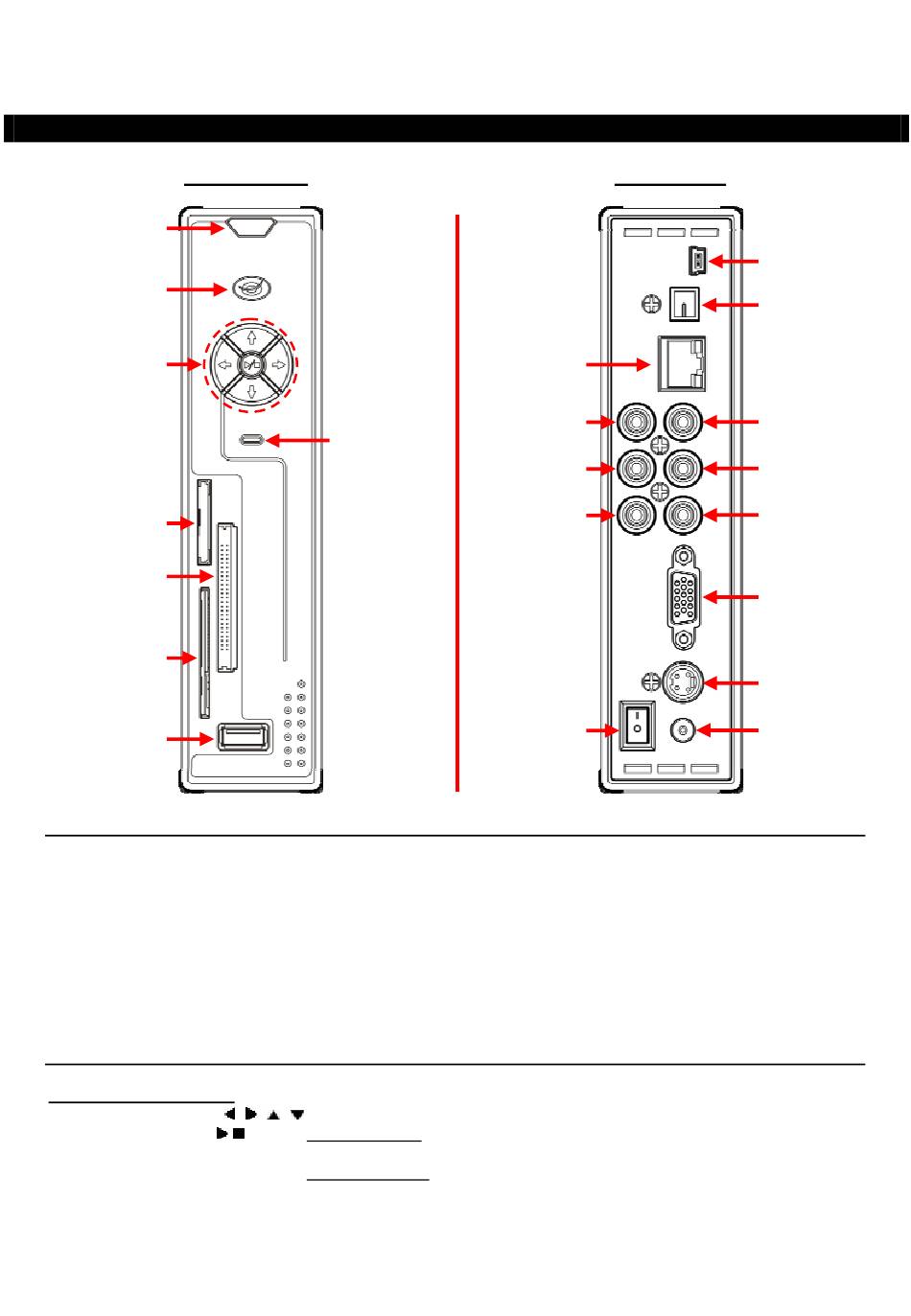

Vue de Face

1
2
3
4
5
6
7
Description des chiffres:
1. Récepteur Infrarouge
2. Témoin Lumineux Marche/Attente
3. Boutons de Fonctionnement
4. Slot/Logement de Carte MMC/MS/SD
5. Slot/Logement de Carte CF / MD
6. Slot/Logement de Carte SM
7. Port Hôte USB
8. Témoin Lumineux d'Activité du Disque Dur
9. Port LAN
10. Sortie 'Pb' Composante
11. Sortie 'Y' Composante
Explication des Boutons
Boutons de navigation ( , ,
Bouton lecture/arrêt ( / )

4. Vue d'Ensemble du Produit

8
(voir ci-dessous)
, ) Parcourir les menus de l'unité.
Pression brève: Débuter ou interrompre la lecture d'un fichier ou ouvrir
un dossier.
Pression longue: Passer du mode Lecteur au mode Réseau.
87
Vue de Dos
9
10
11
12
13
12. Sortie 'R'(droite) Audio
13. Commutateur d'Alimentation Principal
14. Mini Câble Jack USB (Pour PC)
15. Sortie Optique Numérique
16. Sortie 'Pr' Composante
17. Sortie Vidéo Composite
18. Sortie 'L'(gauche) Audio
19. Sortie VGA
20. Sortie S-Vidéo
21. Entrée CC (12 V, 2,5 A)
14
15
16
17
18
19
20
21
