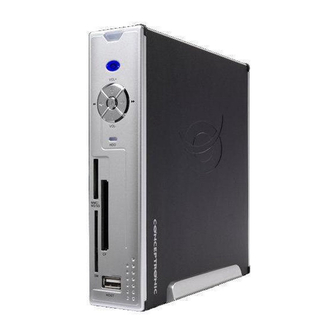

Conceptronic CSM3NET
Gebruiksaanwijzing
Gefeliciteerd met uw nieuwe
Conceptronic netwerkmediaspeler
In deze gebruiksaanwijzing vindt u stap-voor-stap instructies voor installatie en gebruik van de
Conceptronic netwerkmediaspeler.
Bij problemen kunt u het beste naar onze support-site gaan (www.conceptronic.net - klik op 'Support').
Daar vindt u een database met veel gestelde vragen (FAQ).
Als u een vraag over dit product heeft die niet op onze website wordt beantwoord, kunt u ons e-mailen op
support@conceptronic.net
Ga voor meer informatie over Conceptronic producten naar de Conceptronic website:
www.conceptronic.net
1. Inhoud verpakking
U vindt de volgende items in de verpakking van de Conceptronic netwerkmediaspeler:
• Conceptronic CSM3NET netwerkmediaspeler (in deze gebruiksaanwijzing aangeduid als 'de speler').
• Standaard voor CSM3NET.
• Netvoeding (12 V, 2,5 A) met netsnoer.
• Afstandsbediening met batterij (batterijtype CR2025).
• Composiet videokabel (met drie tulpstekkers: rood, wit en geel).
• Scartadapter voor composiet videokabel.
• S-videokabel.
• S/PDIF optische digitale audiokabel.
• Usb-kabel.
• RJ45-netwerkkabel.
• Product-cd.
• Deze gebruiksaanwijzing.
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Conceptronic CSM3NET

Inhaltszusammenfassung für Conceptronic CSM3NET

  • Seite 64 Wir gratulieren Ihnen zum Kauf Ihres Conceptronic Media Players mit Netzwerk. In dieser Bedienungsanleitung wird Ihnen Schritt für Schritt gezeigt, wie der Conceptronic Media Player mit Netzwerk installiert werden muss. Wenn Probleme auftreten sollten, besuchen Sie unsere Support-Seite (unter www.conceptronic.net) und klicken Sie auf ‚Support’.

  • Seite 65: Produkteigenschaften

    • Funktionen Zoom, Drehen, Verschieben. • Dateien können nach Namen/Größe/Zeit/Typ geordnet werden. • Netzwerkverbindung (10/100Mbit) zum Lesen/Schreiben von Daten von/auf den CSM3NET. • Automatische Umschaltung zwischen PC-USB- und Media Player-Modus: • Wenn das Gerät an einen PC angeschlossen ist, hat es die Funktion eines USB-Speichergeräts.
  • Seite 66 DEUTSCH 4. Gerätekomponenten Vorderseite Rückseite Legende: 1. Infrarotempfänger 12. (Rechter) ‘R’ Audioausgang 2. Power- / Standby-LED 13. Haupt-Ein-Aus-Schalter 3. Bedienungstasten 14. Mini-USB-Buchse (für Anschluss an PC) (siehe unten) 4. MMC-/MS-/SD-Kartensteckplatz 15. Digitaler/optischer Ausgang 5. CF-/MD-Kartensteckplatz 16. Component ‘Pr’-Ausgang 6. SM-Kartensteckplatz 17.

  • Seite 67: Erläuterungen Zur Fernbedienung

    DEUTSCH 5. Erläuterungen zur Fernbedienung Die Fernbedienung wird zur Steuerung des Geräts verwendet. Im inneren Einband dieses Handbuchs finden Sie ein Bild der Fernbedienung. Die Zahlen der Tasten entsprechen denen der nachfolgenden Tabelle mit Erklärungen aller Funktionen der Fernbedienung. Taste Beschreibung MODE ( Zum Umschalten zwischen dem Media Player- und dem Netzwerkmodus...

  • Seite 68: Anschluss Des Csm3Net

    DEUTSCH 6. Anschluss des CSM3NET S/PDIF connection Component connection Composite + SCART connection Component-Anschluss S/PDIF-Anschluss Composite- + SCART-Anschluss Anschlussbeispiel mit einer Component-, Composite- und S/PDIF-Verbindung. Anschluss des/der Videokabel/s Sie haben 5 Möglichkeiten, das Gerät an Ihren Fernseher anzuschließen: - Composite - SCART (mithilfe des Composite-Kabels &...
  • Seite 69 DEUTSCH VGA: • Schließen Sie das VGA-Kabel Ihres Monitors an den VGA-Anschluss [19] des Geräts an. Anschluss des/der Audiokabel/s Sie haben 2 Möglichkeiten für den Anschluss des Geräts an Ihren Fernseher / Ihr Heimkinosystem. - Analog, über die RCA-Audiobuchsen des Geräts - Digital, über den optisch-digitalen S/PDIF-Ausgang des Geräts.

  • Seite 70: Grundbetrieb Des Csm3Net

    Bevor Sie den CSM3NET im ‘Media Player-Modus’ verwenden, stellen Sie sicher, dass der CSM3NET nicht wie in Kapitel 11 beschrieben auf Ihrem Computer installiert ist. Wenn das Gerät installiert ist und Sie auf den ‘Media Player-Modus’ umschalten, können die Daten auf der integrierten Festplatte beschädigt werden.

  • Seite 71: Optionen Für Die Wiedergabe Von Medien

    /Enter’-Taste (27), um den Film wiederzugeben. DVD-Wiedergabe-Funktion Der CSM3NET gibt DVDs von einer Festplatte wie normale DVDs wieder. Sie können durch das DVD-Menü navigieren, Untertitel wählen oder die Audiosprache ändern. Hinweis: Der CSM3NET unterstützt ausschließlich die Wiedergabe ungeschützter DVD-Kopien. CSS-Schutz wird vom CSM3NET nicht unterstützt.
  • Seite 72 (optional, nicht für jede DVD verfügbar) |-> VIDEO_TS (mit allen DVD-Dateien) • Trennen Sie den CSM3NET von Ihrem Computer und schließen Sie ihn am Fernseher an. Schalten Sie den CSM3NET ein. • Wählen Sie mithilfe der ‘ , , ’-Tasten (8) auf der Fernbedienung die DVD, die Sie wiedergeben möchten.

  • Seite 73: Wiedergabe Von Musik

    Unterordner nicht abgespielt, sondern geöffnet. Erstellen des Ordners „MUSICDIR” für den Schnellzugriff Um Ihren CSM3NET so einzurichten, dass er automatisch Musik abspielt, muss ein spezieller Ordner erstellt werden, während das Gerät am Computer angeschlossen ist. • Erstellen Sie den Ordner ‚MUSICDIR’ im Root der ersten Partition.

  • Seite 74: Wiedergabe Von Fotos & Bildern

    Meldung auf Ihrem Bildschirm angezeigt wird. 8.3 Wiedergabe von Fotos & Bildern Mit dem CSM3NET können Sie Ihre Fotos und Bilder ansehen, die auf der Festplatte des Geräts gespeichert werden können. • Wählen Sie mithilfe der Navigationstasten auf der Fernbedienung die Datei, die Sie wiedergeben möchten.

  • Seite 75: Systemkonfiguration

    : Aktivieren oder Deaktivieren der OSD-Mitteilung während der Wiedergabe. Standard : Zurücksetzen des Geräts auf die Werkseinstellungen. Auto Start : Automatische Wiedergabe aller Mediendateien auf dem CSM3NET, wenn das Gerät eingeschaltet wird. Dateisortierung : Auswahl der Art, wie die Dateien auf dem CSM3NET sortiert werden sollen.

  • Seite 76: Computer-Usb-Konnektivität

    DEUTSCH 10. Computer-USB-Konnektivität Das Gerät kann zum Kopieren von Daten (Filme, Musik, Bilder, Aufzeichnungen etc.) von der und auf die interne Festplatte an einen Computer angeschlossen werden. Hinweis: Das nachfolgende Beispiel bezieht sich auf einen Computer mit dem Betriebssystem Windows XP, das Gerät kann jedoch mit allen Computern mit USB-Unterstützung und der Fähigkeit, FAT32-Dateisysteme zu lesen und zu schreiben, verwendet werden.

  • Seite 77: Netzwerk-Konnektivität

    Über die LAN-Verbindung auf dem CSM3NET können Sie Ihre Mediendateien auf Ihren Media Player kopieren, ohne dass Sie den CSM3NET in die Nähe Ihres Computers bringen müssen. Wenn die LAN- Verbindung mit Ihrem Netzwerk verbunden ist, können Sie sich mithilfe der im Lieferumfang enthaltenen Software mit dem Gerät verbinden und auf die integrierte Festplatte zugreifen.

  • Seite 78: Verwendung Der Software

    Sie ‚Disk Management [Datenträgerverwaltung]’. Das miniSAN Disk Management-Fenster wird auf Ihrem Desktop angezeigt. In diesem Fenster sind alle verfügbaren und aktiven CSM3NET-Geräte in Ihrem Netzwerk aufgeführt. Um diese Liste zu aktualisieren, rechtsklicken Sie im Software-Fenster und wählen Sie ‚Discover [Suchen]’.
  • Seite 79 11.3 Installation des CSM3NET Um den CSM3NET als Laufwerksbuchstabe auf Ihrem Computer zu installieren, rechtsklicken Sie auf das gefundene CSM3NET-Gerät im Software-Fenster und wählen Sie ‚Mount Disk [Laufwerk installieren]’. Die Software verbindet die Festplatte des CSM3NET wie eine herkömmliche Festplatte mit Ihrem Computer und ordnet ihr den ersten verfügbaren Laufwerksbuchstaben auf Ihrem Computer zu.
  • Seite 80 DEUTSCH 11.4 Deinstallation des CSM3NET Wenn Sie mit dem Kopieren von Daten vom/auf den CSM3NET fertig sind, müssen Sie die Festplatte wieder deinstallieren, bevor Sie sie als Media Player verwenden können. Hinweis: Wenn Sie die Media Player-Funktion des CSM3NET starten, ohne die Festplatte zu deinstallieren, können die Daten auf Ihrer Festplatte beschädigt werden! Wir empfehlen Ihnen deshalb...
  • Seite 81 Erweiterte Festplattenoptionen Die miniSAN-Software bietet auch erweiterte Festplattenoptionen für Ihr CSM3NET-Gerät. Um auf diese Optionen zugreifen zu können, rechtsklicken Sie auf Ihr CSM3NET-Gerät und wählen Sie ‚Admin’. Daraufhin werden die ‘Admin’-Seiten Ihres CSM3NET-Geräts mit der Seite ‚Disk [Festplatte]’ als erste Seite angezeigt.
  • Seite 82 Authentifizierungsschlüssel einstellen. Mithilfe der Authentifizierungsschlüssel können Sie die Daten auf Ihrem CSM3NET-Gerät sichern. Wenn ein ‚Access Key [Zugriffsschlüssel]’ konfiguriert ist, können Sie den CSM3NET nur installieren, wenn Sie diesen Zugriffsschlüssel haben. Wenn ein ‚R/W Key [R/W-Schlüssel]’ konfiguriert ist, können Sie den CSM3NET mit Leserechten installieren, Sie benötigen jedoch den R/W-Schlüssel, um auf den CSM3NET zu schreiben.

  • Seite 83: Tipps Zur Fehlerbeseitigung

    Im Folgenden finden Sie Tipps zur Fehlerbeseitigung, wenn Ihr CSM3NET nicht ordnungsgemäß funktioniert: Die Power-LED-Anzeige leuchtet nicht: • Der CSM3NET ist nicht an die Stromversorgung angeschlossen. Schließen Sie den CSM3NET an die Stromversorgung an. Es erscheint keine Anzeige auf dem Display: •...
  • Seite 84 My TV zeigt ein Schwarz/Weiß- statt ein Farbbild: • Ihr Fernseher unterstützt das „Multi” TV System des CSM3NET nicht. Ändern Sie das TV-System im Setup- Menü auf PAL. (Siehe Kapitel 9). Nachdem Sie das TV-System geändert haben, schalten Sie den CSM3NET...
