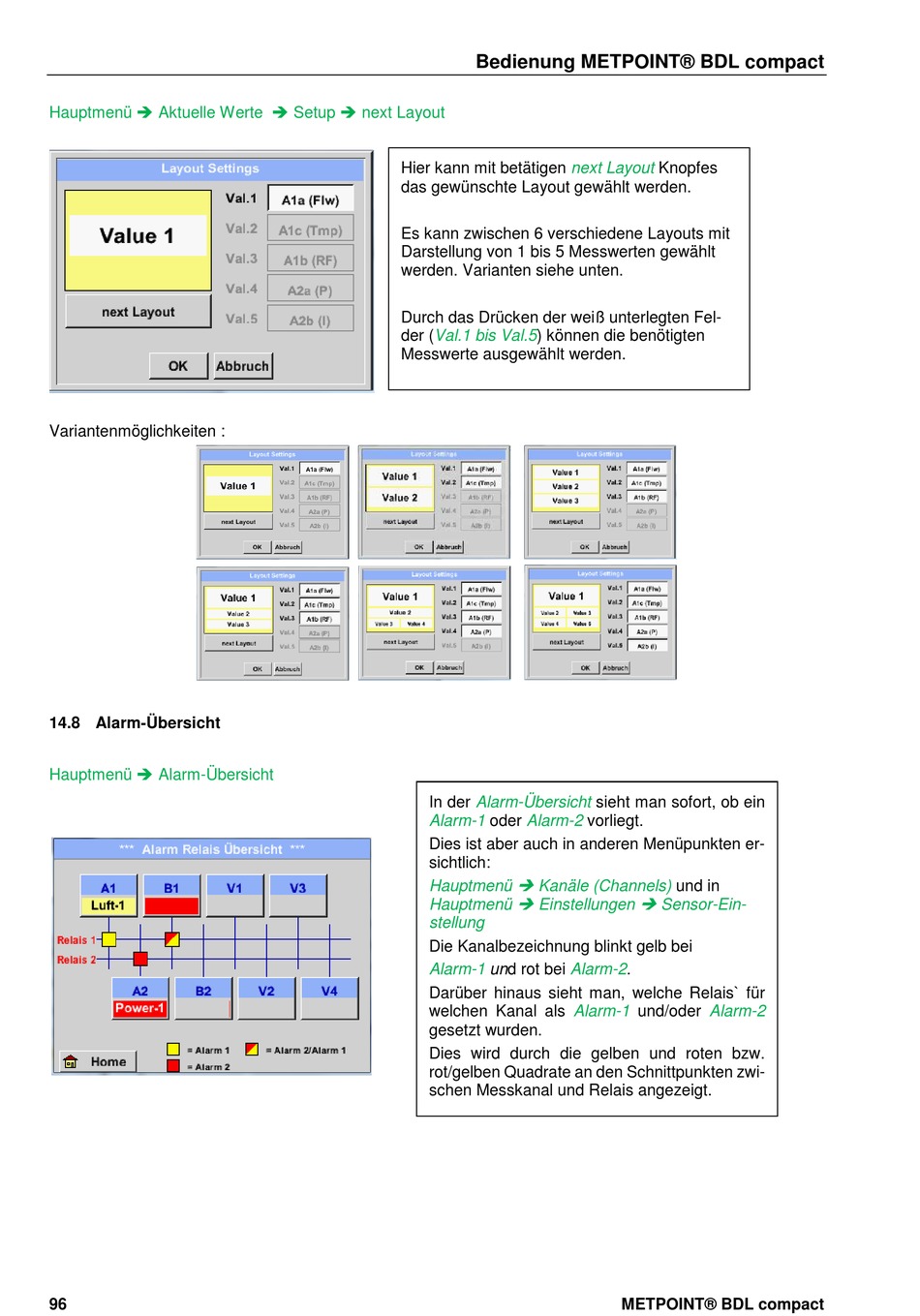

Hauptmenü Aktuelle Werte Setup next Layout
Variantenmöglichkeiten :
14.8 Alarm-Übersicht
Hauptmenü Alarm-Übersicht
96
Bedienung METPOINT® BDL compact
Hier kann mit betätigen
next Layout
das gewünschte Layout gewählt werden.
Es kann zwischen 6 verschiedene Layouts mit
Darstellung von 1 bis 5 Messwerten gewählt
werden. Varianten siehe unten.
Durch das Drücken der weiß unterlegten Fel-
der
(Val.1 bis
Val.5) können die benötigten
Messwerte ausgewählt werden.
In der
Alarm-Übersicht
Alarm-1
oder
Alarm-2
Dies ist aber auch in anderen Menüpunkten er-
sichtlich:
Hauptmenü
Kanäle (Channels)
Hauptmenü
Einstellungen
stellung
Die Kanalbezeichnung blinkt gelb bei
Alarm-1
und rot bei Alarm-2.
Darüber hinaus sieht man, welche Relais` für
welchen Kanal als
Alarm-1
gesetzt wurden.
Dies wird durch die gelben und roten bzw.
rot/gelben Quadrate an den Schnittpunkten zwi-
schen Messkanal und Relais angezeigt.
Knopfes
sieht man sofort, ob ein
vorliegt.
und in
Sensor-Ein-
und/oder
Alarm-2
METPOINT® BDL compact
