Anschlusspläne der verschiedenen Sensortypen
Die folgenden Anschlusspläne gelten für A1 bis B2!
DP/SD Serie: Taupunktsensoren von BEKO TECHNOLOGIES
FS Serie: Verbrauchssensoren von BEKO TECHNOLOGIES

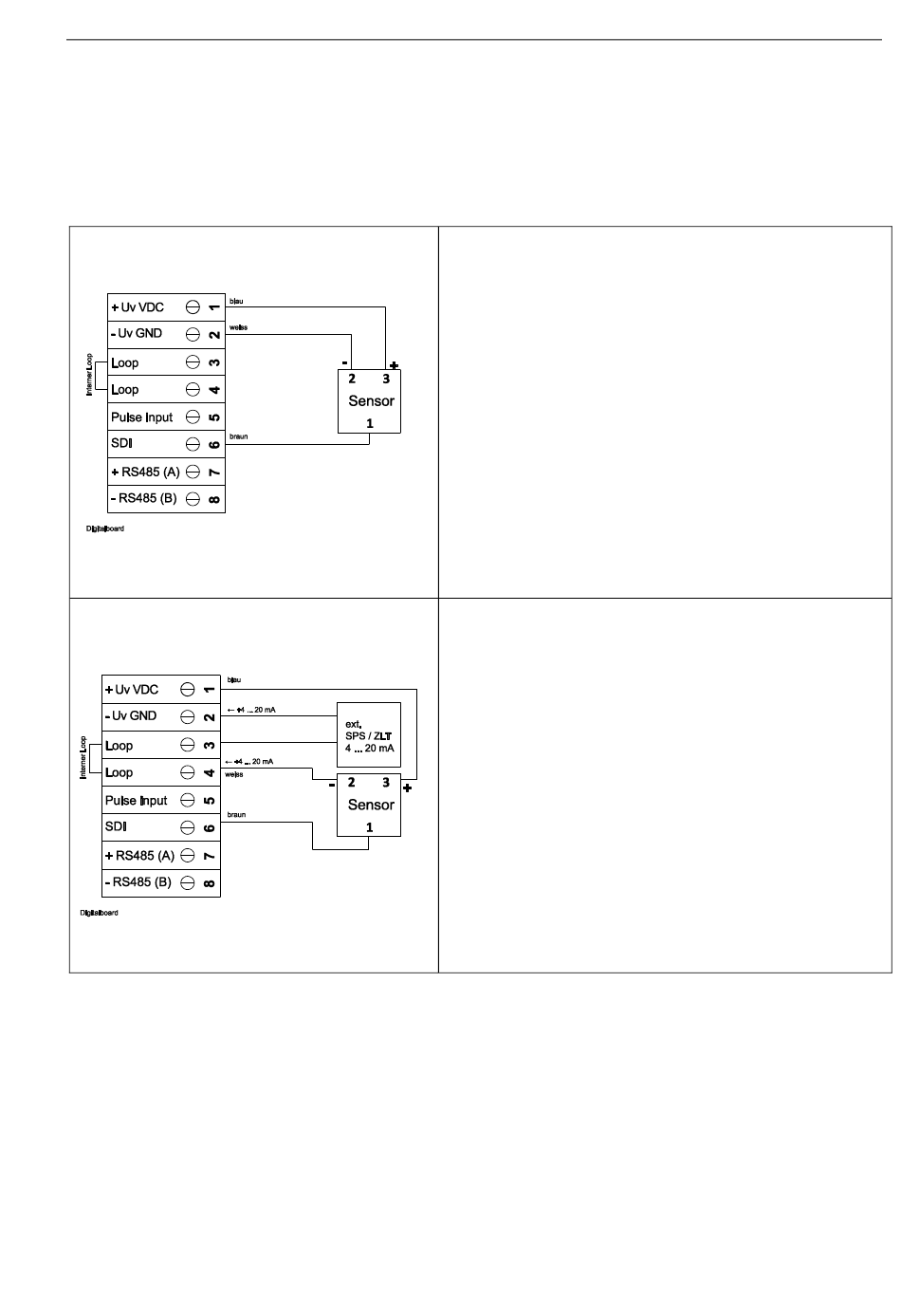

12.1 Anschluss Taupunktsensoren Serie DP 109
METPOINT® BDL compact
METPOINT
DP 109
Die digitale Datenübertragung zwischen METPOINT
compact und dem Taupunktsensor DP 109 erfolgt über die
SDI Busleitung.
Der Anwender kann das DP 109 alternativ als 4 – 20 mA
Analog-Sensor in Zweileiter-Technik verwenden
®
METPOINT
BDL compact mit ext. Weiterleitung
Bitte darauf achten, dass der Stromkreis in jedem Fall ge-
schlossen ist.
®
BDL compact
®
BDL
25
