Anschlusspläne der verschiedenen Sensortypen

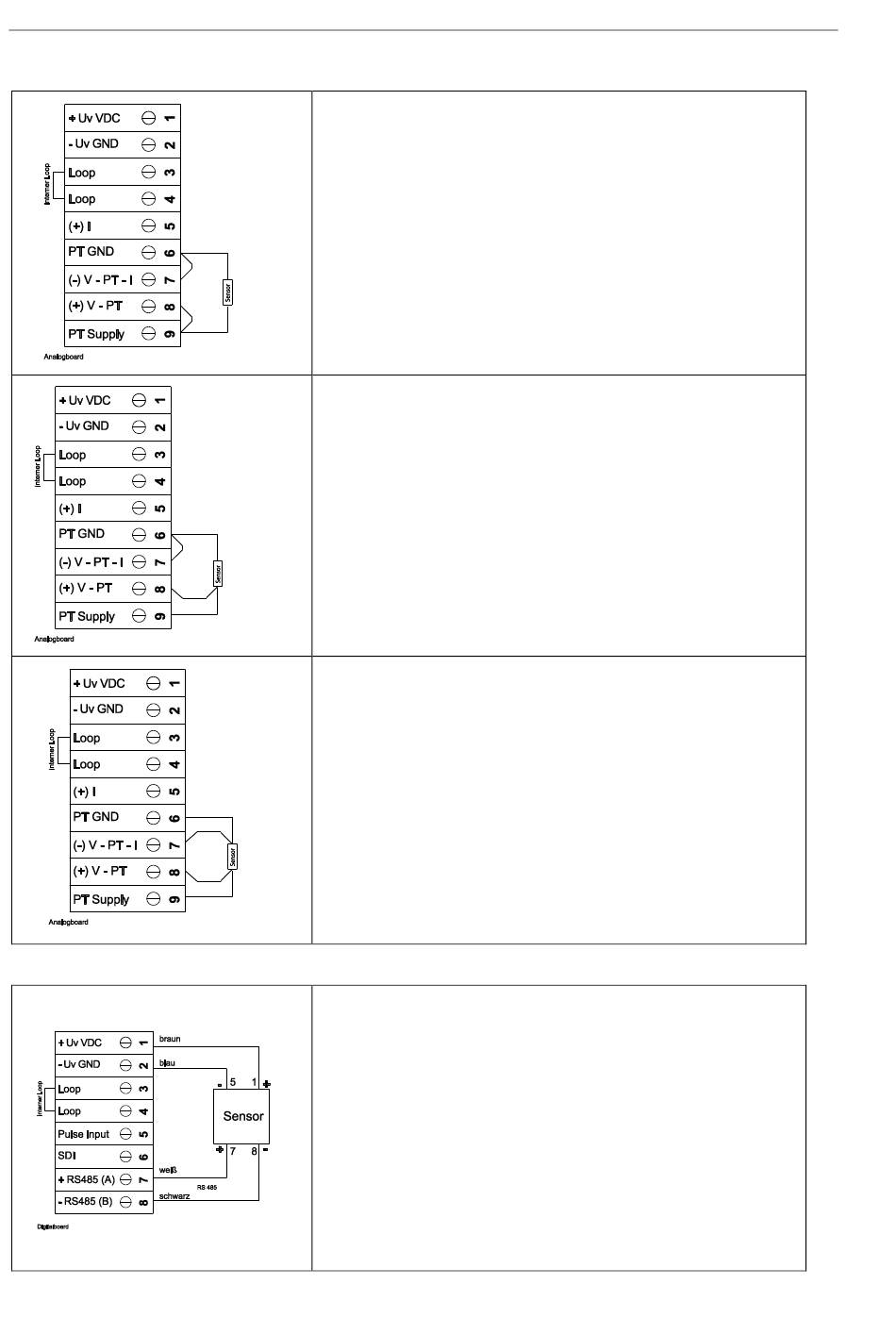

12.6 Zwei-, Drei- und Vierleiter-Anschlussbelegung von PT100/PT1000/KTY81

Zwei-Leiter PT100/PT1000/KTY81
Drei-Leiter PT100/PT1000/KTY81
Vier-Leiter PT100/ 1000/KTY81

12.7 Belegung mit RS485 wie z.B. SD23

Sensor mit RS485 Interface z.B. SD23
32 METPOINT® BDL compact
