12.2 Anschluss Verbrauchs-/Taupunktsensoren Serie DP/FS
12.3 Anschluss Impulssensoren
26

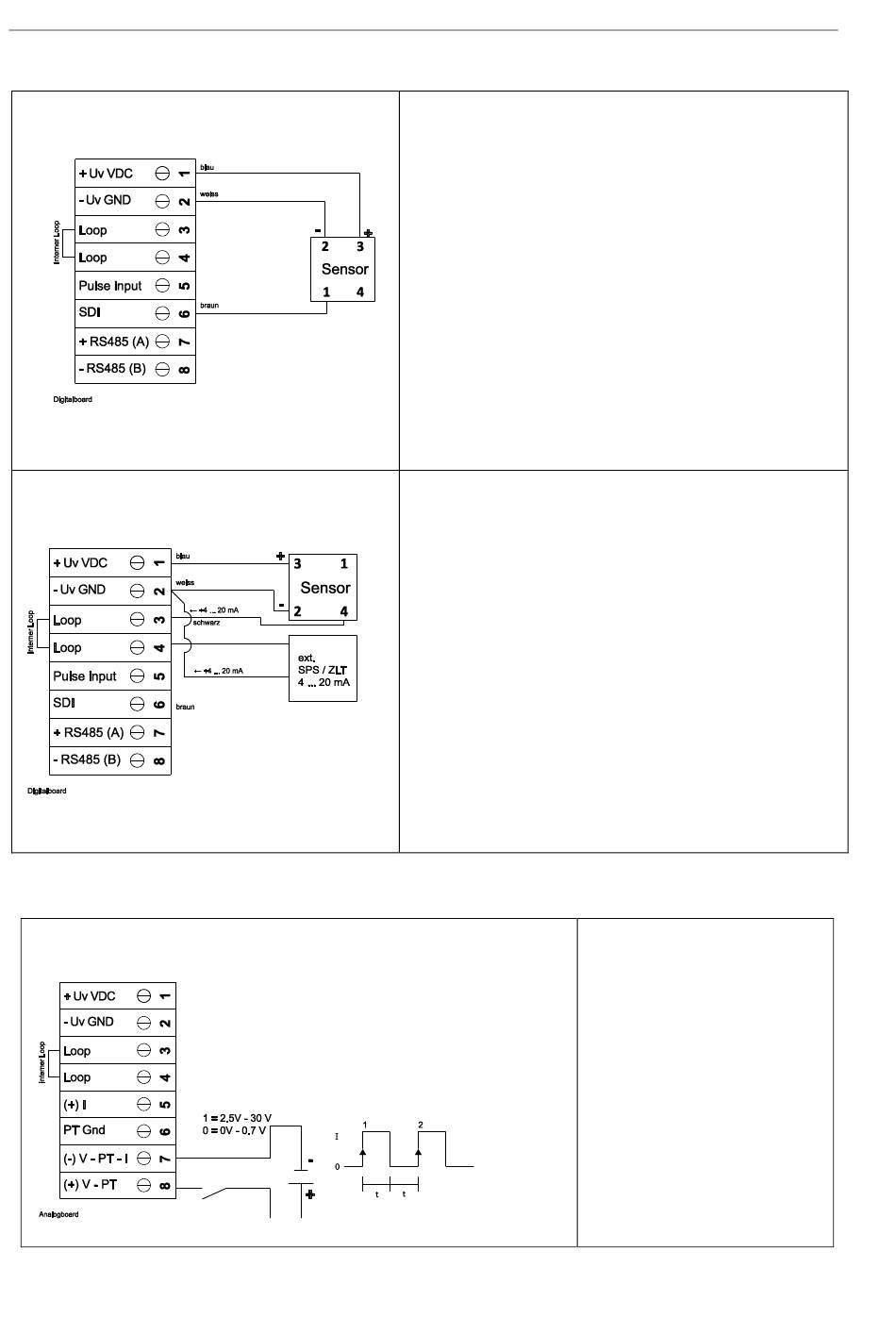

Anschlusspläne der verschiedenen Sensortypen
METPOINT
DP 110
FS 211
FS 109
Die digitale Datenübertragung zwischen METPOINT
compact und den Sensoren DP 110, FS109 und FS 211
erfolgt über die SDI Busleitung.
®
METPOINT
Bitte darauf achten, dass der Stromkreis in jedem Fall ge-
schlossen ist.
®
BDL compact
BDL compact mit ext. Weiterleitung
Signalpegel 0:
low = 0 – 0,7 VDC
Signalpegel 1:
high = 2,5 – 30 VDC
t = 400 µs
max. Frequenz
(Tastverhältnis 1:1) = 1000 Hz
Eingangswiderstand:
min. 100 kOhm
METPOINT® BDL compact
®
