Bedienung METPOINT® BDL compact

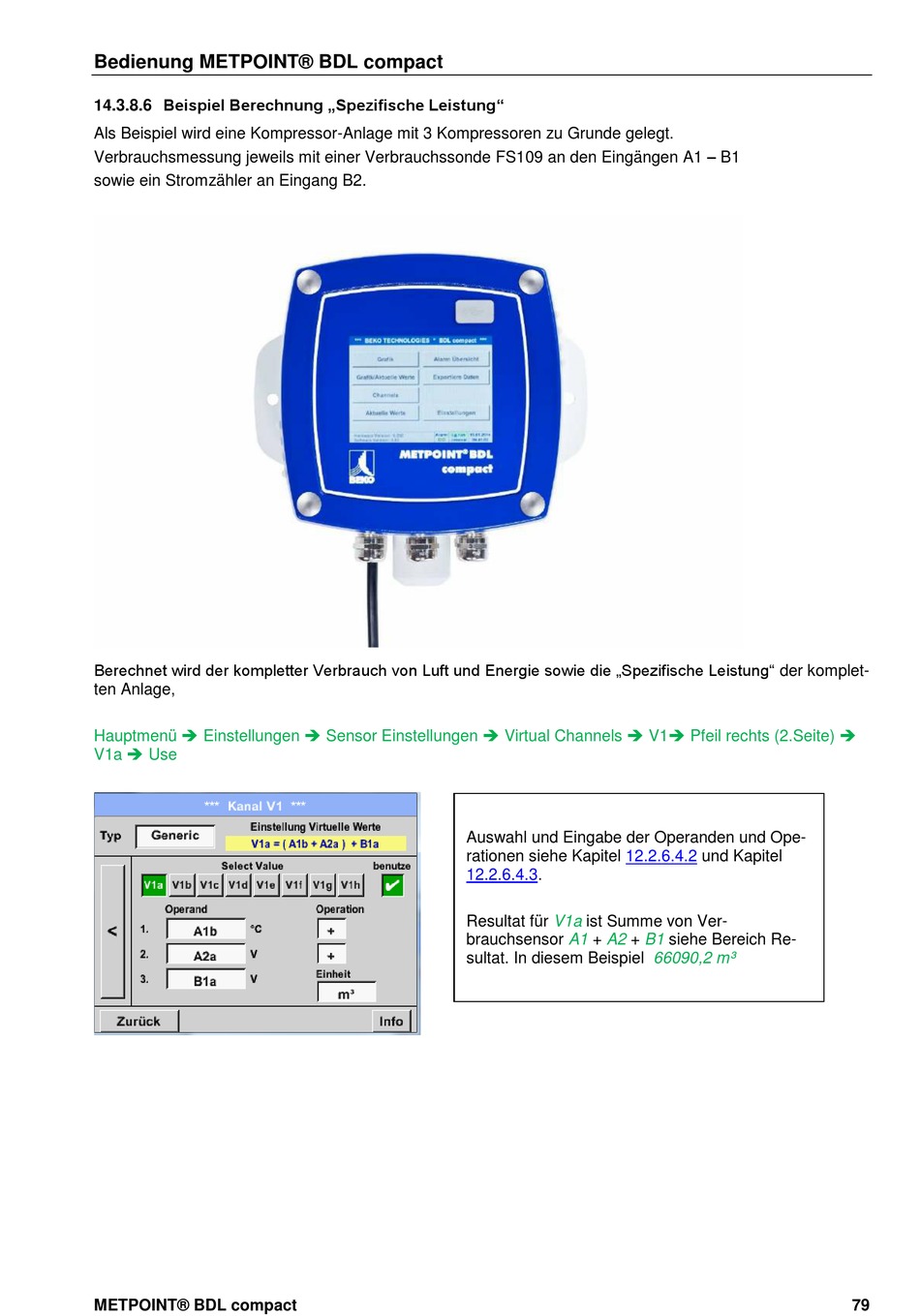

14.3.8.6 Beispiel Berechnung „Spezifische Leistung"
Als Beispiel wird eine Kompressor-Anlage mit 3 Kompressoren zu Grunde gelegt.
Verbrauchsmessung jeweils mit einer Verbrauchssonde FS109 an den Eingängen A1 – B1
sowie ein Stromzähler an Eingang B2.
Berechnet wird der kompletter Verbrauch von Luft und Energie sowie die „Spezifische Leistung" der komplet-
ten Anlage,
Hauptmenü Einstellungen Sensor Einstellungen Virtual Channels V1 Pfeil rechts (2.Seite)
V1a Use
METPOINT® BDL compact
Auswahl und Eingabe der Operanden und Ope-
rationen siehe Kapitel
12.2.6.4.2
12.2.6.4.3.
Resultat für
V1a
ist Summe von Ver-
brauchsensor
A1
+
A2
+
sultat. In diesem Beispiel
und Kapitel
B1
siehe Bereich Re-
66090,2 m³
79
