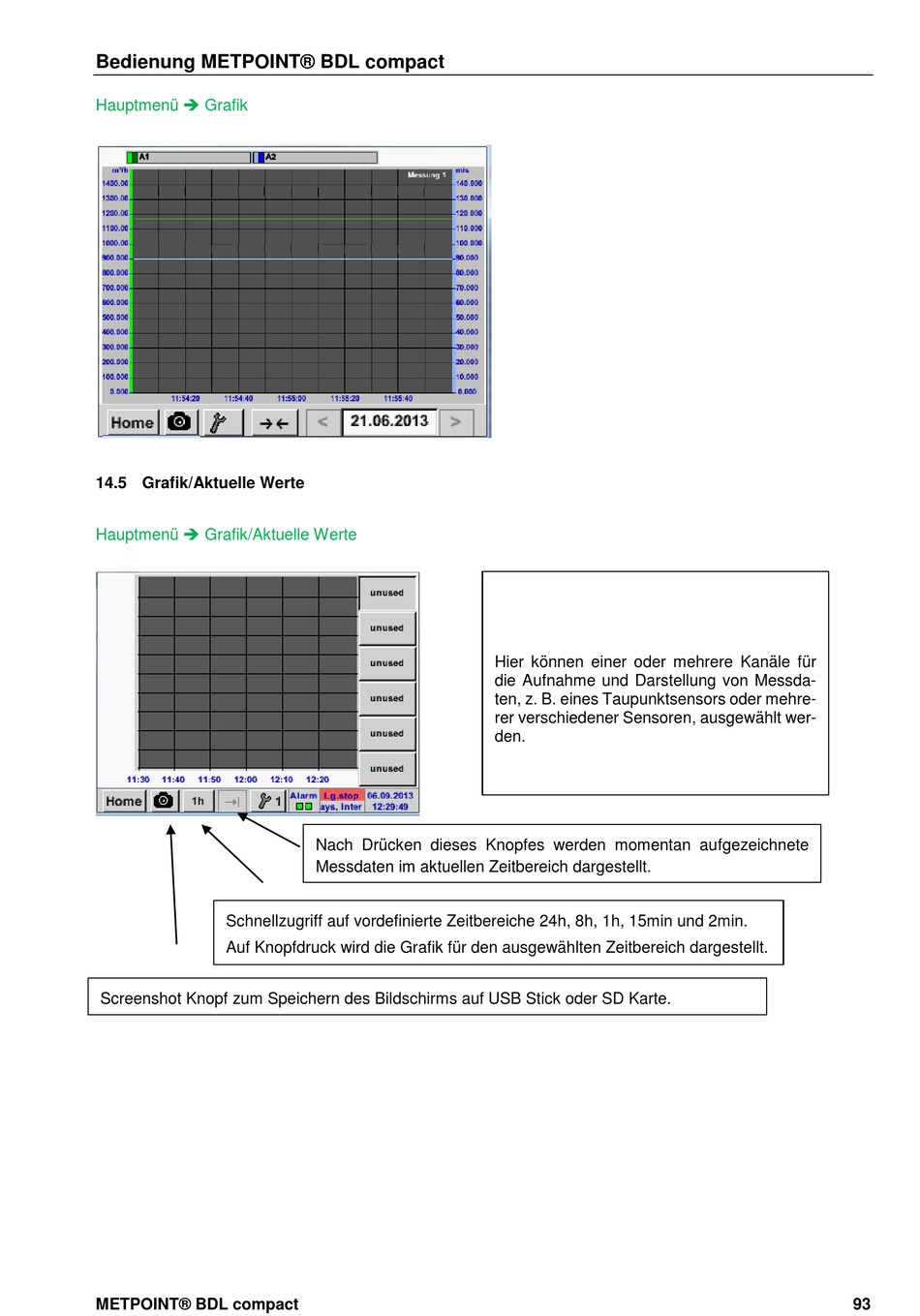

Bedienung METPOINT® BDL compact
Hauptmenü Grafik
14.5 Grafik/Aktuelle Werte
Hauptmenü Grafik/Aktuelle Werte
Schnellzugriff auf vordefinierte Zeitbereiche 24h, 8h, 1h, 15min und 2min.
Auf Knopfdruck wird die Grafik für den ausgewählten Zeitbereich dargestellt.
Screenshot Knopf zum Speichern des Bildschirms auf USB Stick oder SD Karte.
METPOINT® BDL compact
Nach Drücken dieses Knopfes werden momentan aufgezeichnete
Messdaten im aktuellen Zeitbereich dargestellt.
Hier können einer oder mehrere Kanäle für
die Aufnahme und Darstellung von Messda-
ten, z. B. eines Taupunktsensors oder mehre-
rer verschiedener Sensoren, ausgewählt wer-
den.
93
