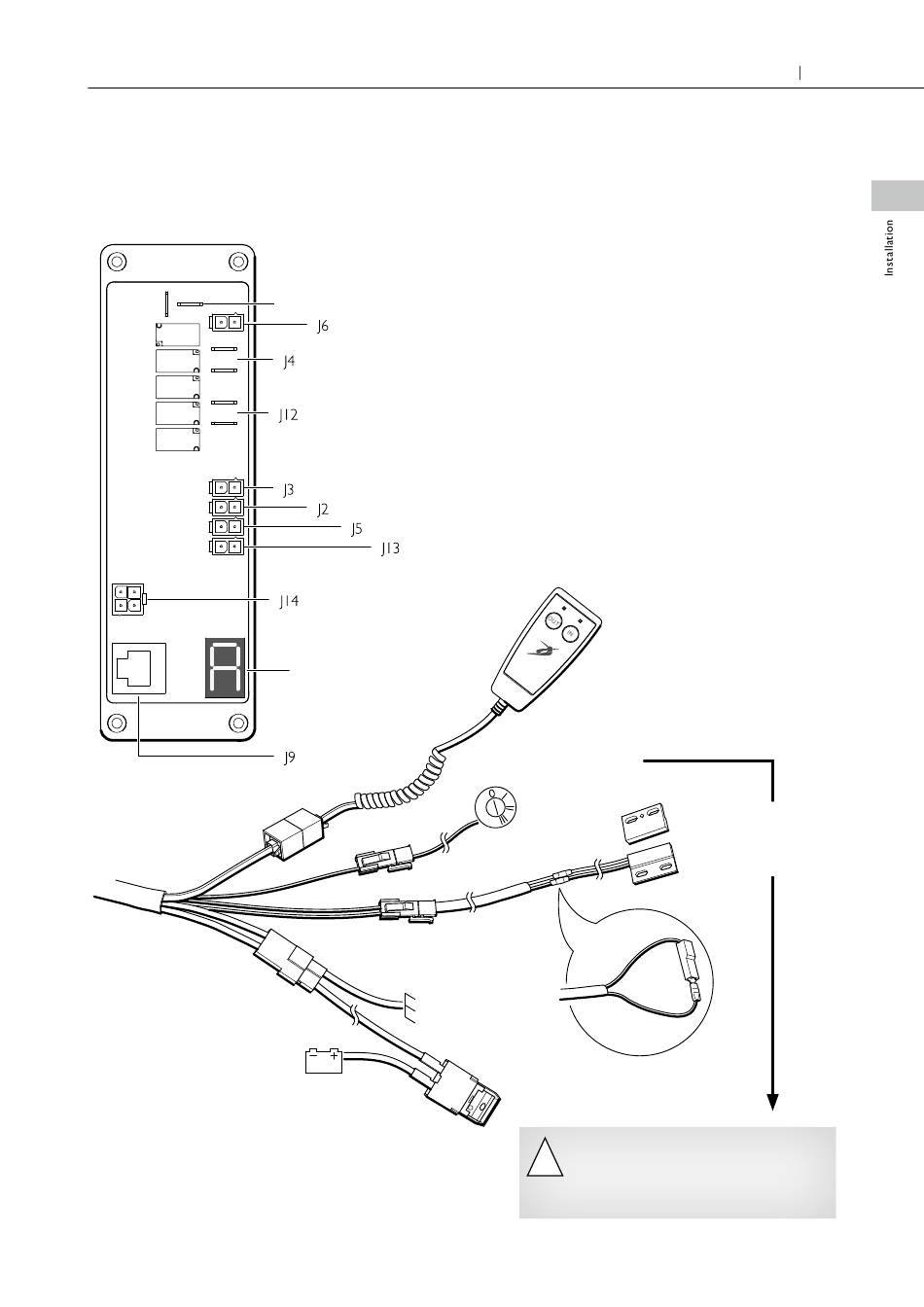

Elektriska anslutningar

J1 Matning
J2 Max invriden
J1
J3 Max utvriden
J4 Vridmotor (Orbit)
J5 Säkerhetsbrytare
J6 Tändning
J9 Handkontroll
J12 Lyftmotor
J13 Bakre gränsläge
J14 Lyftpotentiometer
Styrkortets meddelanden
Montera hållaren till kontrollen på
lämplig plats så som instrumentpanel
eller B-stolpe.
Alt. 1 - medföljer
+15, 12V när tändningen är aktiverad
30A
Något av alternativ 1 eller 2 måste in-
!
stalleras. Koppla ihop de båda ledarna
om säkerhetsbrytare inte används.
Getting seated Turny
Alt. 2 - medföljer ej
Door safety switch
artikelnr. 420049
