Montaggio della staffa
Per montare Turny in maniera rapida e sicura, si consiglia di utilizzare una staffa
di Autoadapt specifica per modello. Nel caso non esista una staffa per il modello
specifico, ordinare una staffa universale. Per vedere la gamma di staffe, visi-
taredealerweb.autoadapt.com.
Seguire le istruzioni per il montaggio fornite con la staffa e proseguire poi con il
passo descritto di seguito.

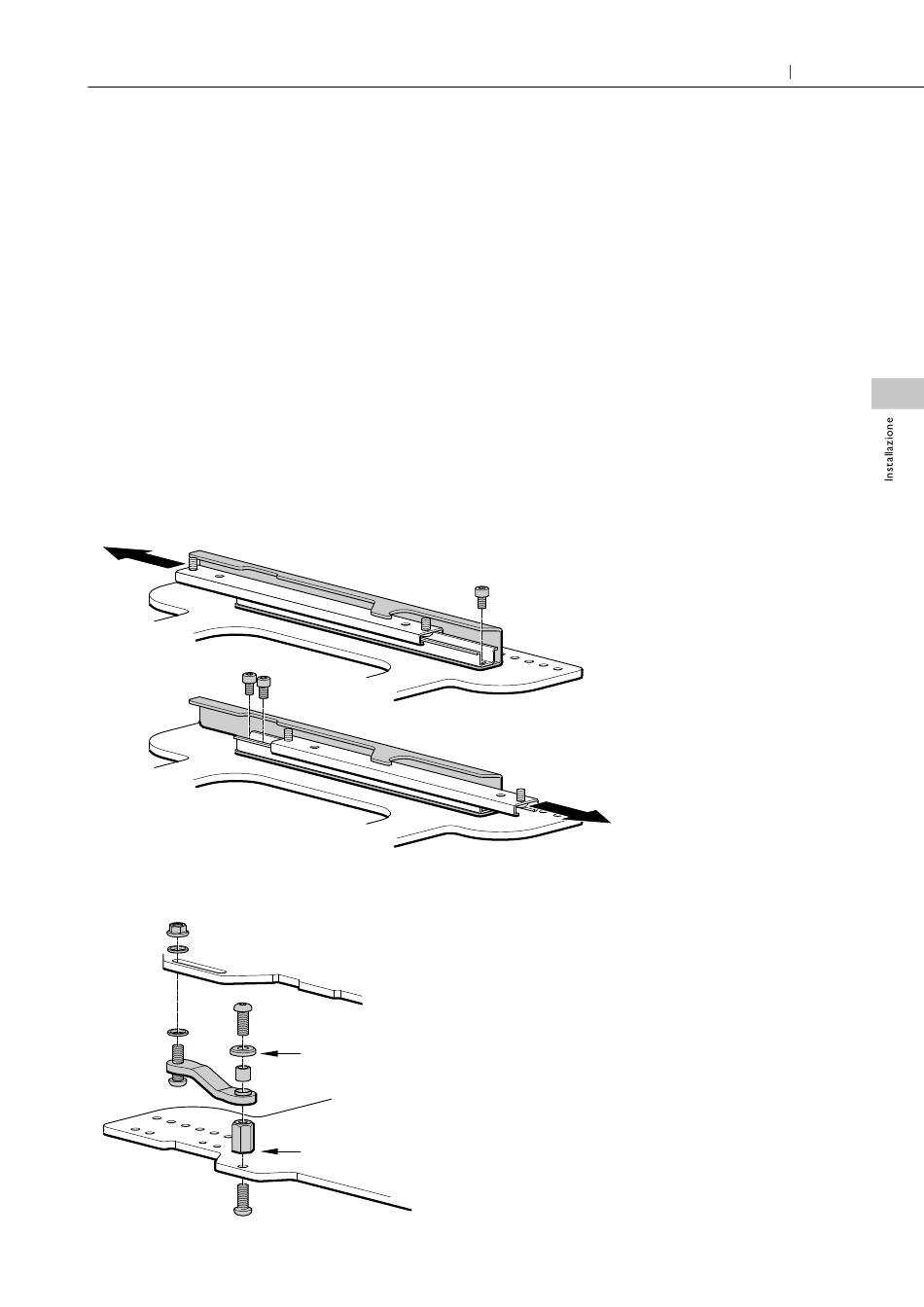

Montaggio dei profili di sicurezza
Per chiarire la procedura di montaggio dei profili di sicurezza, Turny non è visua-
lizzato nell'immagine sotto.
Posizionare Turny sulla piattaforma della staffa. Posizionare i profili di sicurezza
attorno alle guide di scorrimento. Spostare Turny verso indietro per raggiunge-
re il fissaggio anteriore. Spostare Turny verso avanti per raggiungere il fissaggio
posteriore.
Spostare all'indietro.
Montaggio del braccio di collegamento
Serrare la vite di bloccaggio in modo che il braccio di collegamento
possa scorrere facilmente sulle guide senza avere troppo gioco.
Nota bene! Lato piano verso il basso.
Nota bene! Lato piano verso il basso.
Getting seated Product
Spostare in avanti.
