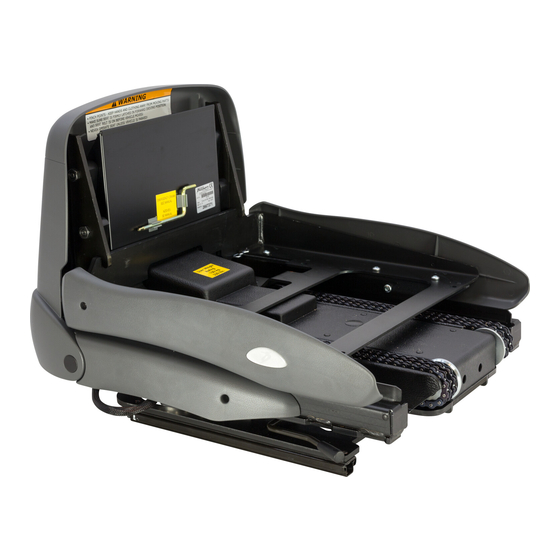

Autoadapt Turny series Installationsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 19

Quicklinks

Turny Getting seated
Turny
Brings the car seat out of the vehicle
Turny HD
Turny Orbit
SV
5 Installationsmanual
EN
13 Installation manual
DE
21 Installationanleitung
FR
29 Manuel d'installation
ES
37 Manual de instalación
IT
45 Manuale di installazione

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Autoadapt Turny series

Inhaltszusammenfassung für Autoadapt Turny series

  • Seite 1 Turny Getting seated Turny Brings the car seat out of the vehicle Turny HD Turny Orbit 5 Installationsmanual 13 Installation manual 21 Installationanleitung 29 Manuel d’installation 37 Manual de instalación 45 Manuale di installazione...
  • Seite 3 Har du några frågor kring din kunds anpassning är du varmt välkommen att kontakta Autoadapt. Dina synpunkter är viktiga. De hjälper oss i arbetet med att kontinuerligt förbättra produkten och dess installation. Mer information om oss och vårt utbud av bilanpassningslösningar hittar du på www.autoadapt.se.

  • Seite 4: Installation

    Getting seated Installation Kontrollera att leveransen är fri från transportskador och att den överenstämmer med beställningen. Vid problem kontakta support@autoadapt.se. Koppla från bilbatteriet för att minimera risken för felkoder i fordonets system. Demontera bälteshona, nedre förankringsfäste för bälte samt säte. Ersätt eventuella airbags med ett motstånd i de fall de behöver demonteras, se...

  • Seite 5: Elektriska Anslutningar

    Getting seated Turny Elektriska anslutningar J1 Matning J2 Max invriden J3 Max utvriden J4 Vridmotor (Orbit) J5 Säkerhetsbrytare J6 Tändning J9 Handkontroll J12 Lyftmotor J13 Bakre gränsläge J14 Lyftpotentiometer Montera hållaren till kontrollen på Styrkortets meddelanden lämplig plats så som instrumentpanel eller B-stolpe.
  • Seite 6 Turny Getting seated Styrkortets meddelanden Programversion / För att se aktuell programversion måste spänningen till styrkortet först brytas och därefter återkopplas. Bryt spänningen genom att / o = Turny Orbit Alt. 1 - ta ur säkringen H = Turny HD Alt.
  • Seite 7 Montera konsol För snabb och säker installation av Turny rekommenderas en bilspecifik konsol från Autoadapt. Beställ en universal konsol om bilspecifik saknas. För att se utbu- det av konsoler besök, dealerweb.autoadapt.com. Följ monteringsanvisningen som medföljer konsolen och fortsätt därefter med nästa steg nedan.
  • Seite 8 Compact eller Recaro. Montera enligt illustrationen nedan. Ersätt konsolerna med rullprofiler om Turny skall kombineras med Carony. Vid behov finns olika förhöjningssatser att beställa som tillbehör. För att se utbudet av rullprofiler och förhöjningsatser se, dealerweb.autoadapt.com. Använd den hålbild och skruvdimension som matchar aktuellt säte.
  • Seite 9 Getting seated Turny Anpassa yttre vridvinkel Den yttre vridvinkeln är standardinställd på 90°. Vid behov kan vinkeln justeras. Gör justeringen från sidan alternativt från ovansidan genom att först avlägsna mittkåpan. Lossa den inre skruven (A). Turny HD Vrid ut Turny till önskat ändläge Vrid ut Turny och lossa den yttre och dra åt de båda skruvarna.

  • Seite 10: Teknisk Specifikation

    Turny Getting seated Teknisk specifikation Teknisk data Notera! Längd- och breddmått visar Turny utan kåpor och tillbehör. Ovanifrån, utvriden åt höger. 590 mm 165 mm 475 mm Bakifrån, utvriden åt höger. Längd ....................590 mm A / Vridvinkel Bredd ....................475 mm HD ....................78°...
  • Seite 11 If you have any questions about your customer’s adaptation, please feel free to contact Autoadapt. Your feedback is important to us. It helps us in our work of continuously improving our product and its installation. You can find more information about us and our range of car adaptation solutions by visiting www.autoadapt.com.
  • Seite 12 Installation Check that the delivery has not been damaged during transit and that its contents match the order details. If you have any problems, please contact support@autoadapt.se. Disconnect the vehicle battery to minimise the risk of error codes in the vehicle system.

  • Seite 13: Electrical Connections

    Getting seated Turny Electrical connections J1 Supply J2 Max rotated in J3 Max rotated out J4 Rotation motor (Orbit) J5 Safety switch J6 Ignition J9 Manual control J12 Lifting motor J13 Rear limit position J14 Lift potentiometer Mount the holder for the control in a The control card’s suitable location such as the dashboard messages...
  • Seite 14 Turny Getting seated The control card’s messages Software version / To see the current software version, first disconnect the power to the control card and then reconnect it. Disconnect the power by / o = Turny Orbit Option 1 - removing the fuse H = Turny HD Option 2 - deactivating the ignition (if a cable is connected to +15) 43 = version 4.3 (example)
  • Seite 15 Fit console For quick and safe installation of Turny, we recommend a car-specific console from Autoadapt. Order a universal console if a car-specific one is not available. To see the range of consoles, please visit dealerweb.autoadapt.com. Follow the assembly instructions provided with the console and then continue with the next step below.
  • Seite 16 Carony, replace the consoles with roller profiles. Different elevation kits can be ordered as accessories if needed. To see the range of roller profiles and exten- sion kits, please visit dealerweb.autoadapt.com. Use the hole pattern and dimension of screw that match the seat in question.
  • Seite 17 Getting seated Turny Adjust outward rotation angle The outward rotation angle is set by default to 90°. The angle can be adjusted if required. Adjust from the side or from the top by first removing the middle cowl. Loosen the inner screw (A). Turny HD Rotate Turny to the desired end Rotate Turny and loosen the...

  • Seite 18: Technical Specification

    Turny Getting seated Technical specification Technical data Note! The length and width dimensions show Turny without covers or accessories. From above, rotated out towards the right. 590 mm 165 mm 475 mm From the back, rotated out towards the right. Length ....................590 mm A / Rotation angle Width ....................475 mm...
  • Seite 19 Montage beginnen. Sollten Sie Fragen zur Fahrzeugumrüstung für Ihren Kunden haben, dann setzen Sie sich bitte mit Autoadapt in Verbindung. Ihre Meinung ist für uns sehr wichtig. Sie hilft uns dabei, das Produkt und seinen Einbau ständig zu verbessern.
  • Seite 20 Getting seated Installation Überprüfen Sie, ob die Lieferung keine Transportbeschädigungen aufweist und mit der Bestellung übereinstimmt. Bei Problemen wenden Sie sich an support@autoadapt.se. Trennen Sie die Fahrzeugbatterie, um das Risiko für Fehlercodes im Fahrzeugsystem zu minimieren. Demontieren Sie Gurtschloss, unteren Gurtbefestigungshalter und Sitz.

  • Seite 21: Elektrische Anschlüsse

    Getting seated Turny Elektrische Anschlüsse J1 Eingabe J2 Max. nach innen gedreht J3 Max. nach außen gedreht J4 Drehmotor (Orbit) J5 Sicherheitsschalter J6 Zündung J9 Handbedienung J12 Hubmotor J13 Hintere Endposition J14 Hubpotenziometer Den Halter für die Handbedienung an Meldungen der geeigneter Stelle, z.B.

  • Seite 22: Meldungen Der Steuerplatte

    Turny Getting seated Meldungen der Steuerplatte Programmversion / Zur Anzeige der aktuellen Programmversion muss die Spannung für die Steuerplatte kurzzeitig unterbrochen werden. So unterbrechen o = Turny Orbit Sie die Spannung / H = Turny HD Alt. 1. Entfernen Sie die Sicherung. 43 = Version 4.3 (Beispiel) Alt.

  • Seite 23: Einbau Der Konsole

    Getting seated Turny Einbau der Konsole Zur schnellen, sicheren Installation des Turny wird eine fahrzeugspezifische Kon- sole von Autoadapt empfohlen. Sollte keine fahrzeugspezifische Konsole erhältlich sein, verwenden Sie eine Universalkonsole. Das Angebot an Konsolen ist unter dealerweb.autoadapt.com abrufbar. Befolgen Sie die Montageanleitung der Konsole und machen Sie dann entsprech- end den hier nachfolgenden Anweisungen weiter.

  • Seite 24: Sitz Montieren

    Abbildung unten. Ersetzen Sie die Konsolen durch Rollprofile, wenn Turny mit Carony kombiniert werden soll. Bei Bedarf sind unterschiedliche Erhöhungssätze verfügbar, die als Sonderzubehör bestellt werden können. Das Angebot an Roll- profilen und Erhöhungssätzen ist unter dealerweb.autoadapt.com Verwenden Sie das Bohrlochmuster und die Schraubenab- messungen, die zum jeweiligen Sitz passen.

  • Seite 25: Anpassen Des Äußeren Drehwinkels

    Getting seated Turny Anpassen des äußeren Drehwinkels Der äußere Drehwinkel ist standardmäßig auf 90° eingestellt. Bei Bedarf kann der Winkel angepasst werden. Neben Sie die Anpassung von der Seite bzw. von oben aus, indem Sie zunächst die Mittelabdeckung abnehmen. Die innere Schraube (A) lösen. Turny HD Den Turny in die gewünschte Turny herausschwenken und die...

  • Seite 26: Technische Daten

    Turny Getting seated Technische Daten Technische Daten Hinweis! Längen- und Breitenmaß gelten für Turny ohne Abdeckungen und Zubehör. Draufsicht, nach rechts herausgedreht. 590 mm 165 mm 475 mm Rückwärtige Ansicht, nach rechts herausgedreht. Länge ....................590 mm A / Drehwinkel Breite ....................475 mm HD ....................78°...
  • Seite 27 Nous vous remercions de nous avoir choisis comme fournisseur du dispositif d’adaptation de la voiture de votre client. Ce produit Autoadapt a été conçu pour faciliter le déplacement en voiture de votre client et nous concentré tous nos efforts sur la sécurité, la qualité et la fonctionnalité. Le présent manuel est important et fait partie intégrante du produit.
  • Seite 28 Installation Vérifiez que la livraison ne présente aucun dommage dû au transport et qu'elle est conforme à la commande. En cas de problème, contactez support@autoadapt.se. Débranchez la batterie de la voiture pour minimiser le risque d'apparition de code de panne dans le système du véhicule.

  • Seite 29: Connexions Électriques

    Getting seated Turny Connexions électriques J1 Alimentation J2 Pivotement vers l'intérieur max. J3 Pivotement vers l'extérieur max. J4 Moteur de rotation (Orbit) J5 Interrupteur de sécurité J6 Allumage J9 Commande manuelle J12 Moteur de levage J13 Position limite arrière J14 Potentiomètre de levage Montez le support de la commande à...
  • Seite 30 Turny Getting seated Messages émis par la carte de commande Version du logiciel / Pour voir la version actuelle du logiciel, vous devez d'abord couper l'alimentation de la carte de commande puis la rétablir. Pour couper o = Turny Orbit l'alimentation, vous pouvez / H = Turny HD Solution 1 - retirer le fusible...
  • Seite 31 Montez la console Pour une installation rapide et sûre de Turny, il est recommandé d'utiliser une console spécifique au véhicule Autoadapt. Commandez une console universelle si aucune console spécifique au véhicule n'est disponible. Pour découvrir la gamme de consoles, visitez dealerweb.autoadapt.com.
  • Seite 32 Pour découvrir la gamme de profilés roulants et de kits rehausseurs, visitez dealerweb.autoadapt.com. Utilisez le gabarit et la dimension de vis corre- spondant au siège que vous installez.
  • Seite 33 Getting seated Turny Adaptez l'angle de pivotement externe L'angle de rotation extérieure est réglé par défaut à 90°. L'angle peut être ajusté au besoin. L'ajustement s'effectue par le côté ou par le dessus, après avoir déposé le cache central. Desserrez la vis interne (A). Turny HD Pivotez Turny vers l'extérieur Pivotez Turny vers l'extérieur et...

  • Seite 34: Caractéristiques Techniques

    Turny Getting seated Caractéristiques techniques Données techniques Remarque! La longueur et la largeur indiquées corre- spondent à Turny sans cache ni accessoire. Depuis le haut, mouvement de sortie vers la droite. 590 mm 165 mm 475 mm Depuis l’arrière, mouvement de sortie vers la droite.
  • Seite 35 Autoadapt! Gracias por elegir a Autoadapt como proveedor de la adaptación de automóvil de su cliente. Este producto de Autoadapt está diseñado para facilitar el viaje en automóvil de su cliente y nos hemos centrado principalmente en las característi- cas de seguridad, calidad y funcionalidad.

  • Seite 36: Instalación

    Instalación Controlar que no se hayan producido daños durante el transporte y que la entrega coincida con el pedido. Si surgen problemas, contactar con support@autoadapt.se. Desconectar la batería del automóvil para reducir al mínimo el riesgo de códigos de error en el sistema del vehículo.

  • Seite 37: Conexiones Eléctricas

    Getting seated Turny Conexiones eléctricas J1 Alimentación J2 Girado hacia dentro al máx. J3 Girado hacia fuera al máx. J4 Motor de giro (Orbit) J5 Disyuntor de seguridad J6 Encendido J9 Mando de control J12 Motor de elevación J13 Posición límite trasera J14 Potenciómetro de elevación Montar el soporte del mando en un Mensajes del cuadro de...
  • Seite 38 Turny Getting seated Mensajes del cuadro de mando Versión del programa / Para poder ver la versión actual del programa, primero es necesario cortar la tensión al cuadro de mando y después, volver a conectarla. o = Turny Orbit Cortar la tensión / H = Turny HD Alt.
  • Seite 39 Montar el soporte Para una instalación rápida y segura de Turny recomendamos un soporte espe- cífico para el automóvil de Autoadapt. Solicitar un soporte universal si no hay disponible uno especifico para el automóvil. Para ver el surtido de soportes, ver dealerweb.autoadapt.com.
  • Seite 40 Si es necesario, hay disponibles diferentes juegos de elevación para el asiento que pueden solicitarse como accesorios . Para ver el surtido de perfiles de rodillos y juegos de elevación, véase dealerweb.autoadapt.com. Utilizar la distribución de agujeros y la dimensión de tornillos que coincidan con el asiento en cuestión.
  • Seite 41 Getting seated Turny Adaptar el ángulo de giro exterior El ángulo de giro exterior está ajustado de manera estándar en 90°. Si es nece- sario se puede ajustar el ángulo. El ajuste se puede efectuar desde el costado o desde arriba si se retira la cubierta central. Aflojar el tornillo interior (A).

  • Seite 42: Especificaciones Técnicas

    Turny Getting seated Especificaciones técnicas Datos técnicos Nota! La medida de longitud y anchura muestra el Turny sin cubiertas y accesorios. Desde arriba, girado hacia fuera y hacia la derecha. 590 mm 165 mm 475 mm Desde atrás, girado hacia fuera y hacia la derecha.
  • Seite 43 Per qualsiasi domanda sulla soluzione personalizzata per il vostro cliente, rivolgetevi ad Autoadapt. Saremo lieti di ricevere le vostre osservazioni, che ci aiutano a migliorare continuamente il prodotto e la sua installazione. Ulteriori informazioni su di noi e la nostra gamma di soluzioni personalizzate per auto sono disponibili su www.autoadapt.com.

  • Seite 44: Installazione

    Getting seated Installazione Controllare che la consegna non presenti danni da trasporto e che corrisponda all'ordine. In caso di problemi, contattare support@autoadapt.se. Staccare la batteria per ridurre il rischio di codici di errore nell'impianto dell'auto. Smontare la chiusura della cintura di sicurezza, il punto di fissaggio inferio- re per la cintura ed il sedile.

  • Seite 45: Connessioni Elettriche

    Getting seated Product Connessioni elettriche J1 Alimentazione J2 Rotazione max verso l'interno J3 Rotazione max verso l'esterno J4 Motore di rotazione (Orbit) J5 Interruttore di sicurezza J6 Accensione J9 Pulsantiera J12 Motore di sollevamento J13 Finecorsa posteriore J14 Potenziometro di sollevamento Montare il supporto per la pulsantiera Messaggi della scheda di in un luogo adatto, come sul cruscotto...
  • Seite 46 Product Getting seated Messaggi della scheda di controllo Versione del programma / Per visualizzare la versione attuale del programma, è necessario staccare e poi riattaccare l'alimentazione alla scheda di controllo. o = Turny Orbit Staccare l'alimentazione come segue: H = Turny HD Alt.
  • Seite 47 Per montare Turny in maniera rapida e sicura, si consiglia di utilizzare una staffa di Autoadapt specifica per modello. Nel caso non esista una staffa per il modello specifico, ordinare una staffa universale. Per vedere la gamma di staffe, visi- taredealerweb.autoadapt.com.
  • Seite 48 Carony, sostituire le staffe con profili di scorrimento. È possibile ordinare come accessorio diversi kit di sollevamento . Per vedere la gamma di profili di scorri- mento e kit di sollevamento, visitaredealerweb.autoadapt.com. Utilizzare la sagoma per fori e la dimensione di vite adatta al sedile.
  • Seite 49 Getting seated Product Adattamento dell'angolo di rotazione esterno L'angolo di rotazione inferiore è impostato su 90°. Se necessario, può essere regolato. Eseguire la regolazione dal lato o dall'alto dopo avere rimosso il coper- chio centrale. Allentare la vite interna (A). Turny HD Ruotare Turny verso l'esterno Ruotare Turny verso l'esterno e...

  • Seite 50: Specificazioni Tecniche

    Product Getting seated Specificazioni tecniche Dati tecnici Nota bene! Le misure di larghezza e lunghezza visualiz- zano Turny senza coperchio e accessori. Da sopra, ruotato verso l’esterno a destra. 590 mm 165 mm 475 mm Da dietro, ruotato verso l’esterno a destra.
  • Seite 51 Accredited by SWEDAC as testing laboratory in accordance with ISO/IEC 17025:2005 Quality system certified in accordance with ISO 9001:2008 Illustrations, descriptions and specifications in the user manual are based on current product information. Autoadapt reserves the right to make alterations without previous notice. © 2013 Autoadapt AB...
  • Seite 52 AutoAdApt AB AutoAdApt uK Ltd Åkerivägen 7 Unit 1, Windsor Industrial Estate facebook.com/autoadapt S-443 61 Stenkullen Rupert Street twitter.com/autoadapt Sweden Aston, Birmingham B7 4PR, UK Phone: +46 302 254 00 Phone: +44 121 33 35 170 E-mail: info@autoadapt.se E-mail: info@autoadapt.co.uk...
