7.4.3 Подключение реле
Используйте реле с указанными ниже
характеристиками. Рабочее напряжение:
до 30Vac или 60Vdc. Сила тока: 1A max.
Используйте кабели соответствующего сечения
со следующими характеристиками: от 0.25mm²
(24AWG) до 1.5mm² (16AWG).
Зажимы реле расположены в соответствующем разъеме:
Реле и сигналы тревоги (7.4.1 Описание вторичной платы,
страница 16).
В связи с отсутствием полярности у реле можно
использовать как зажим А, так и зажим В одного и того
же реле для подачи напряжения переменного или
постоянного тока.
ПОДКЛЮЧЕНИЕ РЕЛЕ
Клемма
R1A
R1B
Табл. 5
Более подробная информация представлена
в соответствующей главе (9.2.10 Страница
цифрового входа/выхода, страница 28).
MNVCUCHD_1801_RU
Описание
Реле 1, Клемма А
Реле 1, Клемма В
7.4.4 Подключение системы омывателя
Дополнительная информация по конфигурации
и использованию представлена в
соответствующем руководстве.
Когда моющая установка включена, реле 1
используется исключительно для активации
насоса (9.2.12 Страница омывателя, страница
28).
7.4.5 Подключение Ethernet-кабеля
Подключите разъем J1 вторичной платы подключения с
помощью неэкранированной витой пары категории 5E или
выше (7.4.1 Описание вторичной платы, страница 16).

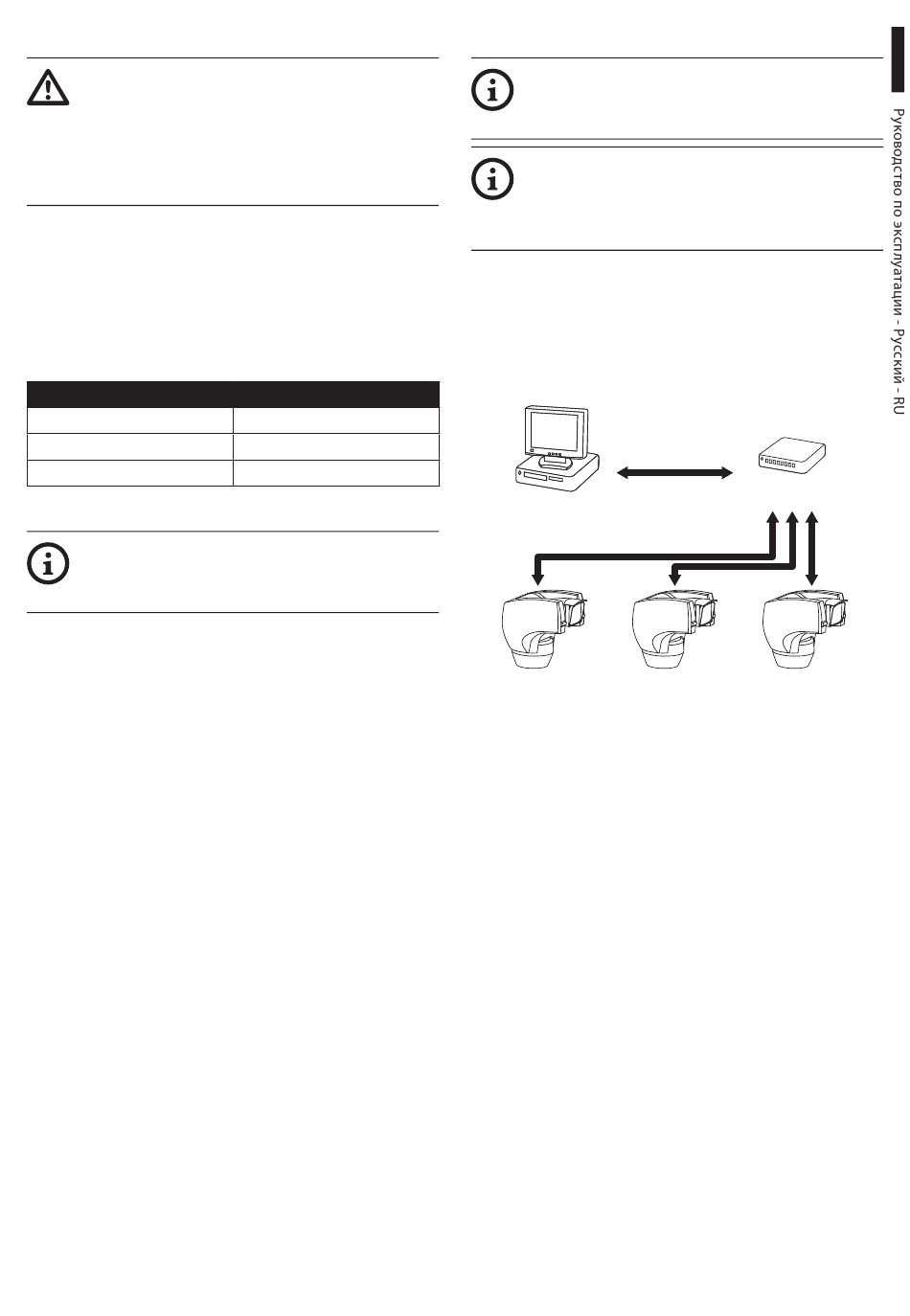

Ниже представлен стандартный пример установки.
Personal
Computer
Рис. 15
Hub / Switch
