7.4 Anschluss der sekundären
Steckerkarte
Alle Signalkabel mit einem Kabelbinder
müssen zusammengefasst werden.
7.4.1 Beschreibung der sekundären
Karte
BESCHREIBUNG DER KARTE
Verbinder Funktion
J1 Ethernet
J4 Relais und Alarm
Tab. 3
J4
J1

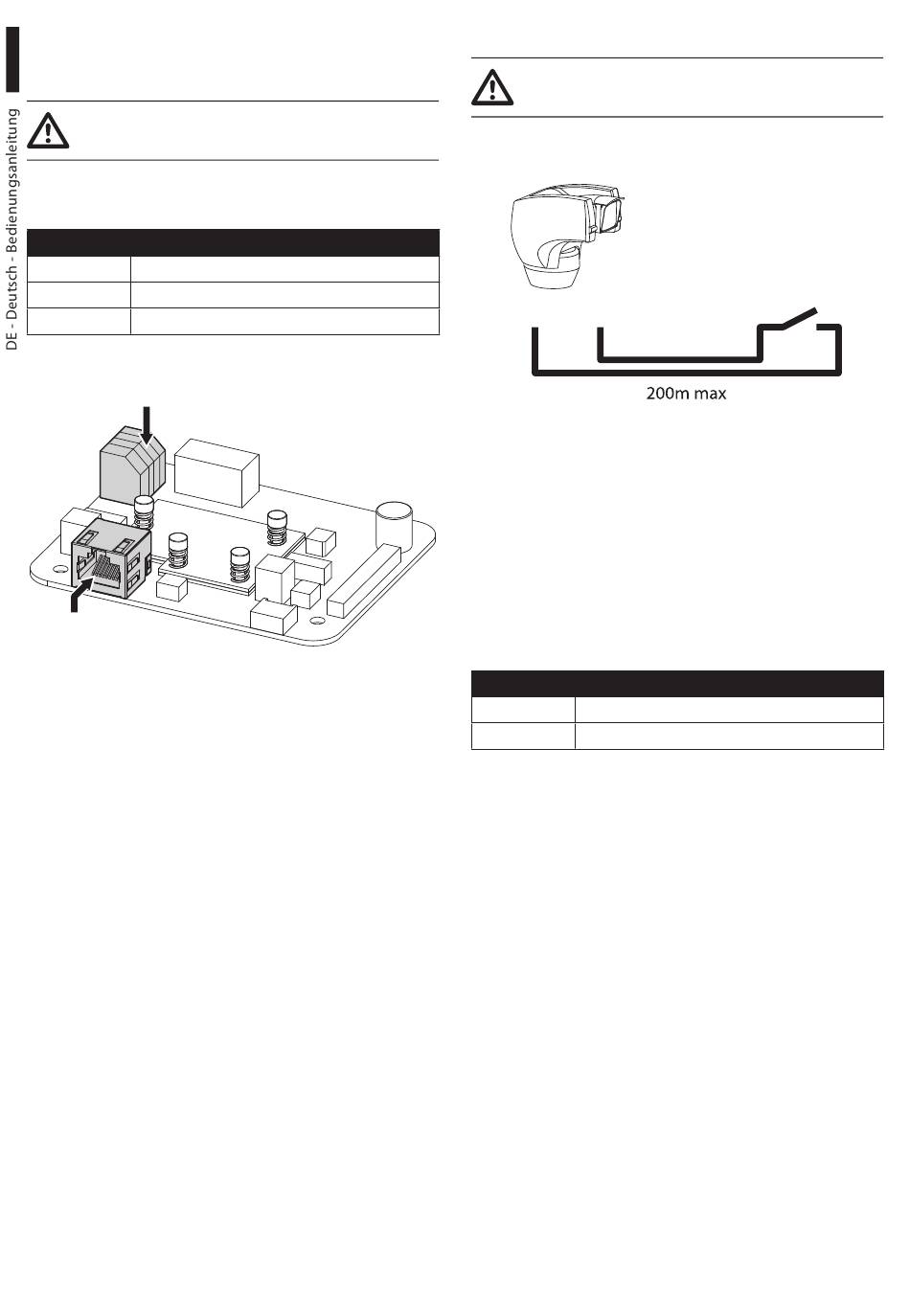

Abb. 13 Leiterplatte für Alarm, Relais und Videoausgang HD IP.
16
7.4.2 Anschluss der Alarmeingänge
Alle Signalkabel mit einem Kabelbinder
müssen zusammengefasst werden.
Im Falle von Alarm mit potentialfreiem Kontakt muss
der Anschluss gemäß der Abb. durchgeführt werden.
A G
Abb. 14
Die Klemmen sind am entsprechenden Anschluss
vorhanden: Relais und Alarm (7.4.1 Beschreibung der
sekundären Karte, Seite 16).
Der potenzialfreie Kontakt kann vom Typ
NO (normalerweise offen) oder vom Typ NC
(normalerweise geschlossen) sein.
Finden Sie weitere Einzelheiten zur Konfiguration und
Benutzung der Alarme im entsprechenden Kapitel (
9.2.10 Digitale I/O Seite, Seite 28).
ANSCHLUSS DER ALARMEINGÄNGE
Klemme Beschreibung
A, G Alarmeingang (bezogen auf G)
Tab. 4
Alle Alarme haben eine Reichweite von etwa 200m,
die sich mit einem nicht abgeschirmten Kabel eines
Mindestquerschnitts von 0.25mm² (24AWG) erzielen
lässt.
Potenzialfreier
Kontakt
