12.2.4 Placa de alimentación eléctrica
La placa de alimentación eléctrica (35) está conectada a una placa de alimentación. Mediante una
conexión propia M12 de 4 pines puede suministrar una alimentación adicional de tensión de 24 V
a todas las válvulas situadas a la derecha de la placa de alimentación eléctrica. La placa de
alimentación eléctrica controla si en esta tensión adicional (UA) se produce subtensión.

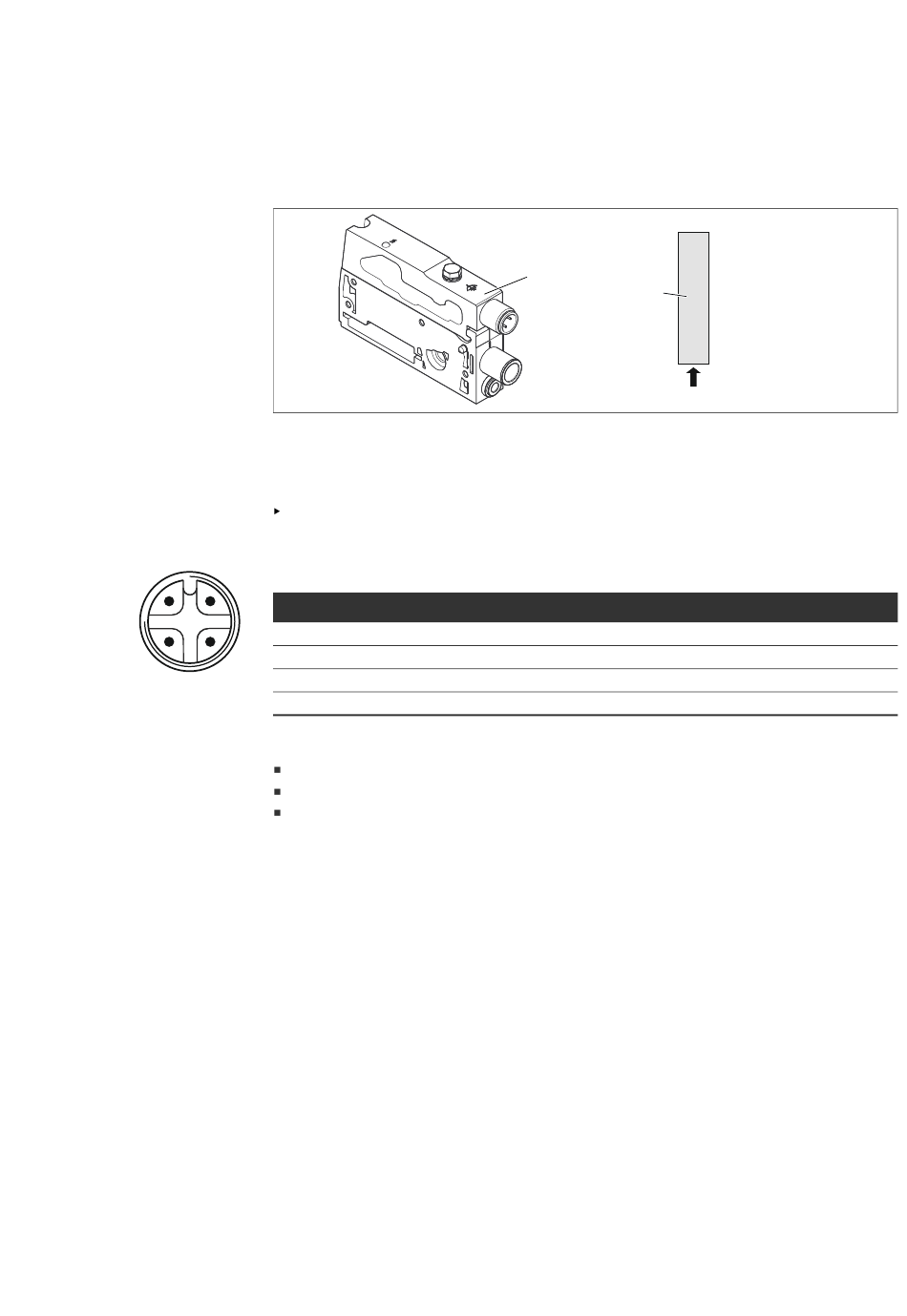

Fig. 10: Placa de alimentación eléctrica
El par de apriete del tornillo de puesta a tierra M4x0,7 (ancho de llave 7) es de 1,25 Nm +0,25.
La conexión para la tensión de actuadores es un conector M12, macho, de 4 pines, codificado A.
Puede consultar la ocupación de pines del conector M12 de la placa de alimentación eléctrica
en la tabla 27.
Tabla 27: Ocupación de pines del conector M12 de la placa de alimentación eléctrica
1
Pin
4
Pin 1
Pin 2
Pin 3
Pin 4
La tolerancia de tensión para la tensión de actuadores es de 24 V DC ±10 %.
La corriente máxima es de 2 A.
La tensión está separada galvánicamente de UL.
35
Conector X1S
nc (no ocupado)
Tensión de actuadores 24 V DC (UA)
nc (no ocupado)
Tensión de actuadores 0 V DC (UA)
24 V DC –10 %
35
UA
