242 AVENTICS | Accoppiatore bus AES/driver valvole AV, Ethernet POWERLINK | R412018143–BAL–001–AF
Trasformazione del sistema valvole
12.2.6

Valvole riduttrici di pressione

Le valvole riduttrici di pressione ad azionamento elettrico possono essere impiegate per regolare
zone di pressione o pressioni singole, in base alla piastra base selezionata.
39
41
42

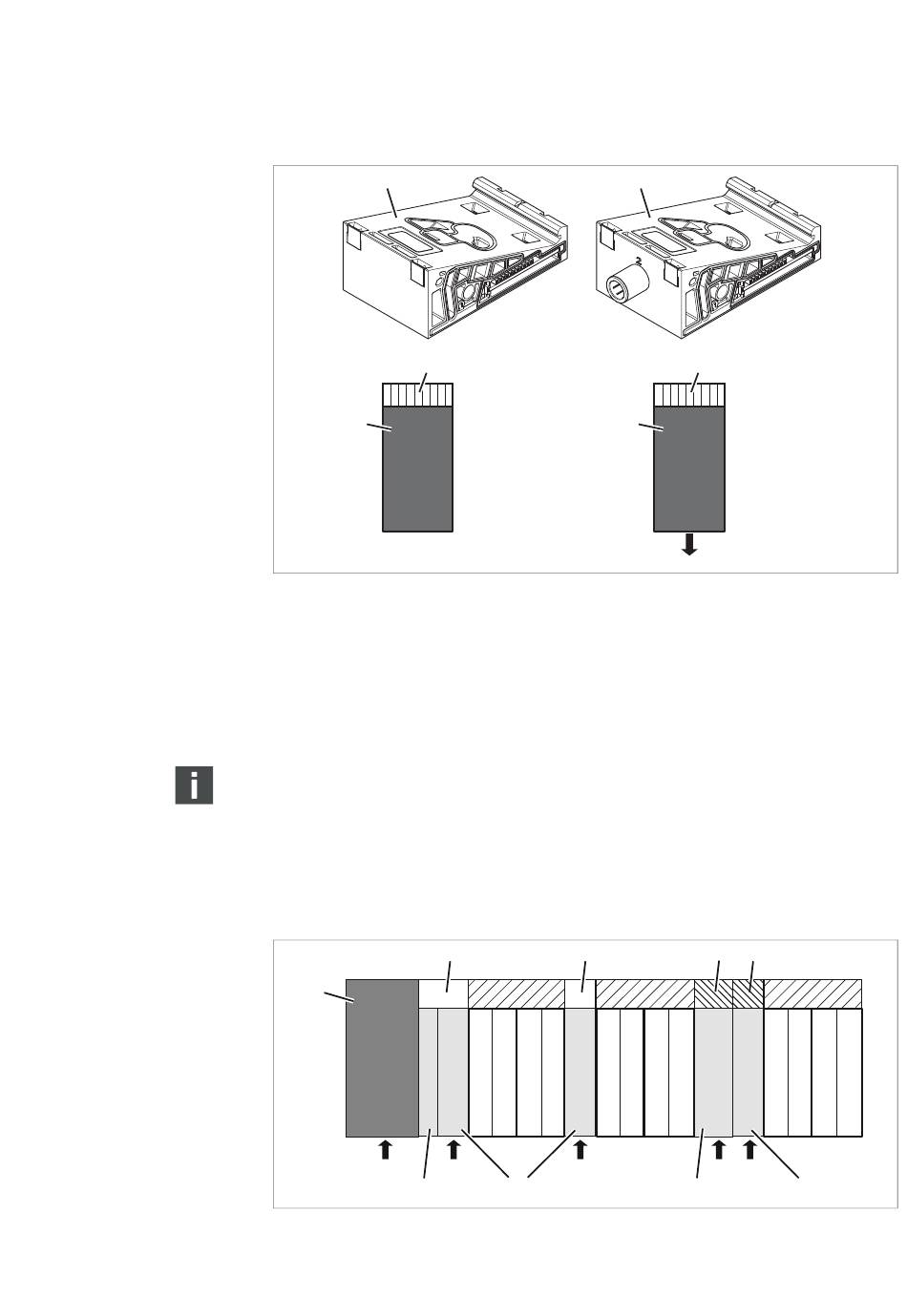

Fig. 13: Piastre base per valvole riduttrici di pressione per la regolazione di zone di pressione (a sinistra)
e di pressioni singole (a destra)
39 Piastra base AV-EP per la regolazione di zone
di pressione
40 Piastra base AV-EP per regolazione di singole
pressioni
Le valvole riduttrici di pressione per la regolazione di zone di pressione e di pressioni singole
non si differenziano dal comando elettronico. Per questo motivo il capitolo non si occupa delle
differenze delle due valvole riduttrici AV-EP. Le funzioni pneumatiche sono descritte nelle
istruzioni di montaggio delle valvole riduttrici di pressione AV-EP. Queste ultime si trovano sul
CD R412018133.
12.2.7

Schede per collegamento a ponte

43
28
AES-
D-BC-
PDP
UA
29
Fig. 14: Schede di collegamento a ponte e scheda di collegamento a ponte UA-OFF
42
41 Scheda di circuito stampato AV-EP integrata
42 Posto valvola per valvola riduttrice di
pressione
44
P P
30
40
41
A
38 45
UA P
35 30
