222 AVENTICS | Accoppiatore bus AES/driver valvole AV, Ethernet POWERLINK | R412018143–BAL–001–AF

Struttura dati del driver valvole

6 Struttura dati del driver valvole
6.1

Dati di processo

Assegnazione errata dei dati!
Pericolo dovuto ad un comportamento incontrollato dell'impianto.
Impostare sempre i bit e i byte non utilizzati sul valore "0".
La scheda driver valvole riceve dal comando dati in uscita con valori nominali per il posizionamento
delle bobine magnetiche delle valvole. Il driver valvole traduce questi dati in tensione, che è
necessaria per il pilotaggio delle valvole. La lunghezza dei dati in uscita è di quattro byte. Per una
scheda driver per 2 valvole vengono utilizzati quattro bit, per una scheda driver per 3 valvole sei bit
e per una scheda driver per 4 valvole otto bit. Per questi tre moduli viene utilizzato il byte con il
valore più basso, i restanti tre byte in tutti e tre i moduli non sono occupati.

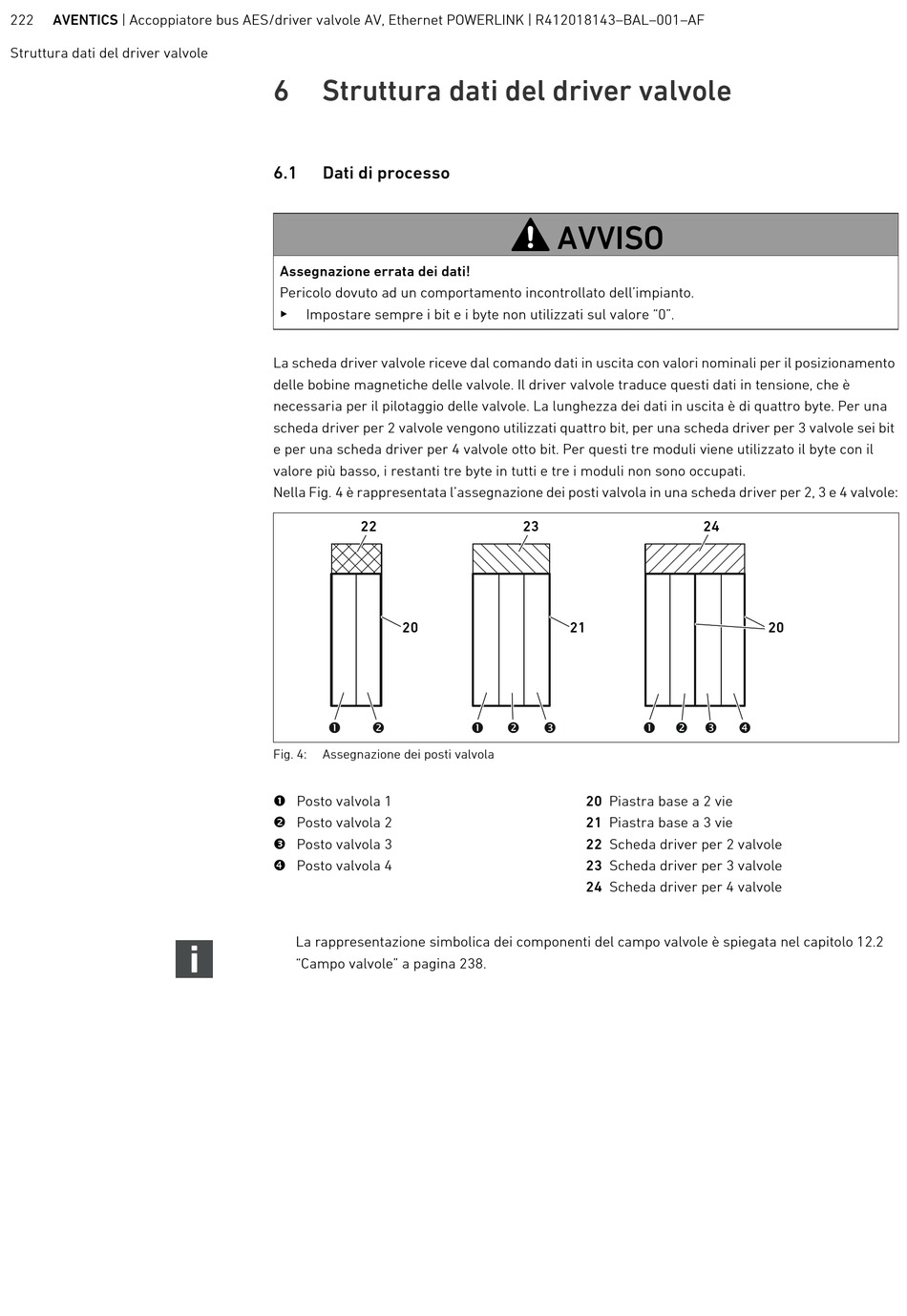

Nella Fig. 4 è rappresentata l'assegnazione dei posti valvola in una scheda driver per 2, 3 e 4 valvole:
22
20
Fig. 4: Assegnazione dei posti valvola
 Posto valvola 1
 Posto valvola 2
 Posto valvola 3
 Posto valvola 4
La rappresentazione simbolica dei componenti del campo valvole è spiegata nel capitolo 12.2
"Campo valvole" a pagina 238.
AVVISO
23
21
20 Piastra base a 2 vie
21 Piastra base a 3 vie
22 Scheda driver per 2 valvole
23 Scheda driver per 3 valvole
24 Scheda driver per 4 valvole
24
20
