8
F
10
D
E
G

Montage

Trägersäule und Bodenplatte
Verwenden Sie zur Montage eine weiche Unterlage (Vlies vom
Verpackungsmaterial oder eine Decke).
Legen Sie die Bodenplatte auf die Unterlage.

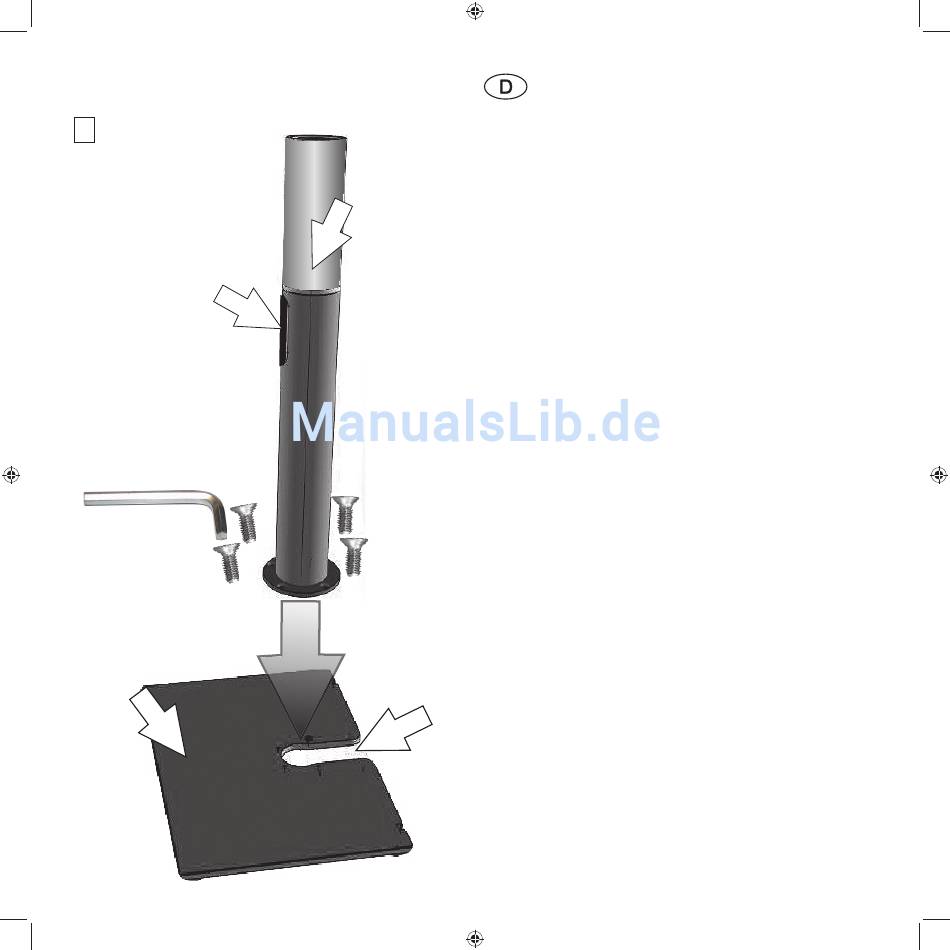

Stellen Sie die Trägersäule (Abb. 8, Pfeil D) auf die Bodenplatte
(Abb. 8, Pfeil F).
In der Bodenplatte befi ndet sich eine Aussparung (Abb. 8, Pfeil
G) für die Kabel.
In der Trägersäule befi ndet sich eine Öffnung für Kabel (Abb. 8,
Pfeil E).
Stellen Sie die Trägersäule so auf die Bodenplatte, dass die Boh-
rungen der Trägersäule mit den Gewindebohrungen der Boden-
platte deckungsgleich sind, (fl uchten) .
Die Aussparung in der Bodenplatte und die Öffnung für die
Kabel in der Trägersäule müssen, wie in Abb. 8 dargestellt posit-
zioniert sein.
Drehen Sie die vier Schrauben mit Hilfe des Schraubenschlüssels
SW4 ein. Die Schrauben ziehen Sie mit einem Drehmoment von
5 Nm fest (von Hand gut fest ziehen).
