1
2
A
D
a
b
8
B
B
3
C
4
5
6
7

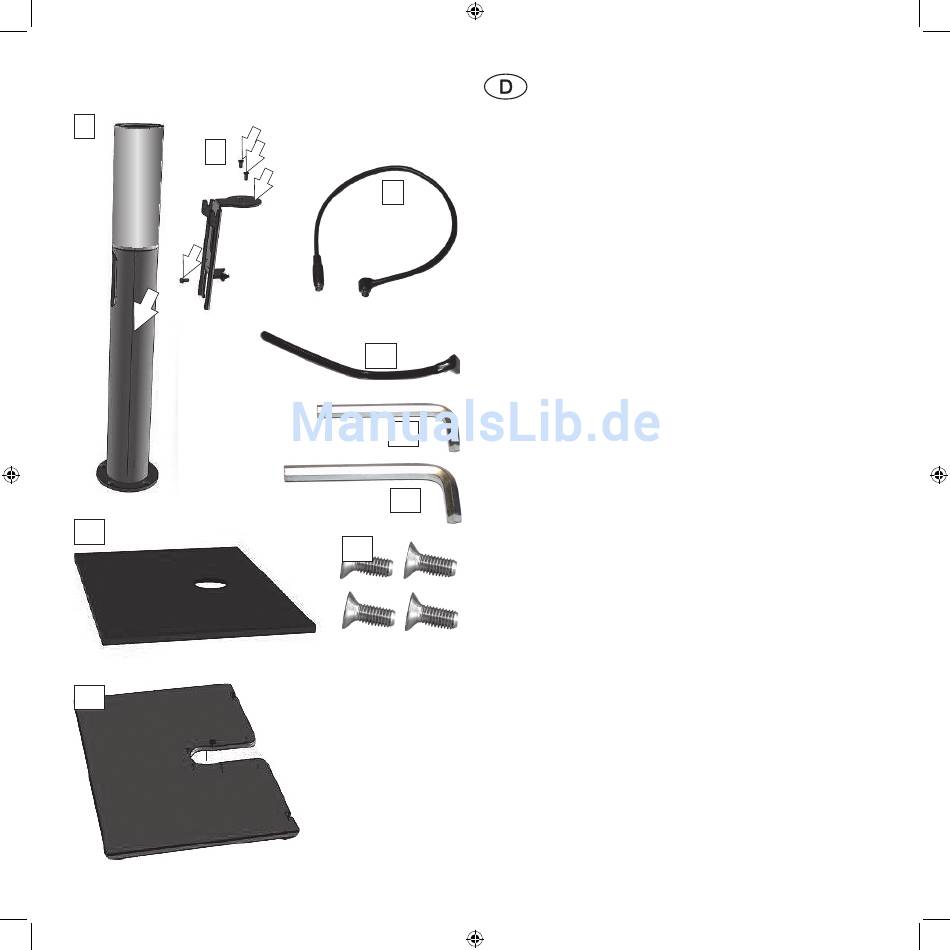

Lieferumfang
Montageanleitung (nicht im Bild)
Diese Teile erhalten Sie mit dem TV-Gerät.
Die Teile benötigen Sie zur Montage des Reference TV Floor
Panel.
1. Trägersäule
Bestehend aus
Standrohr und Dreheinheit
2. TV - Träger
mit 3 Schrauben (Pfeil A und B)
3. Anschlußleitung
Verbindung zwischen TV-Gerät
und Dreheinheit der Trägersäule
4. Kabelbefestigungsband 2 Stück
5. Schraubenschlüssel SW 3
6. Schraubenschlüssel SW 4
7. Befestigungsschrauben
4 Schrauben zur Befestigung der Trägersäule
Diese Teile erhalten Sie mit dieser Lieferung
a. Abdeckung Bodenplatte
b. Bodenplatte
Auspackhinweis
Verwenden Sie zum Entfernen der Schutzfolie und Klebebänder
keine scharfen Gegenstände, wie Messer. Damit könnten Sie die
Oberfl ächen Ihrer Artikel beschädigen.
Entfernen Sie die Schutzfolien zunächst nur soweit diese bei der
Montage hinderlich sind.
Die Schutzfolie verhindert weitesgehenst eine Bechädigung der
Oberrläche bei der Montage.
Alle Schutzfolien erst nach beendeter Montage entfernen.
