Reference TV Floor Panel
Kabelverlegung
10
Legen Sie die von Ihnen benötigten Kabel bereit.
Vergewissern Sie sich, dass um Beschädigungen zu vermeiden
eine weiche Unterlage (Vlies vom Verpackungsmaterial oder eine
Decke) verwendet wird.
J
Schieben Sie die von Ihnen benötigten Kabel, mit der Anschluß-
seite (die für das TV-Gerät nicht benötigt wird) in die Kabelöff-
nung (Pfeil J ), in die Trägersäule ein.
Die Kabellänge, die oben aus der Trägersäule herausragt sollte
ca. 50 cm betragen.

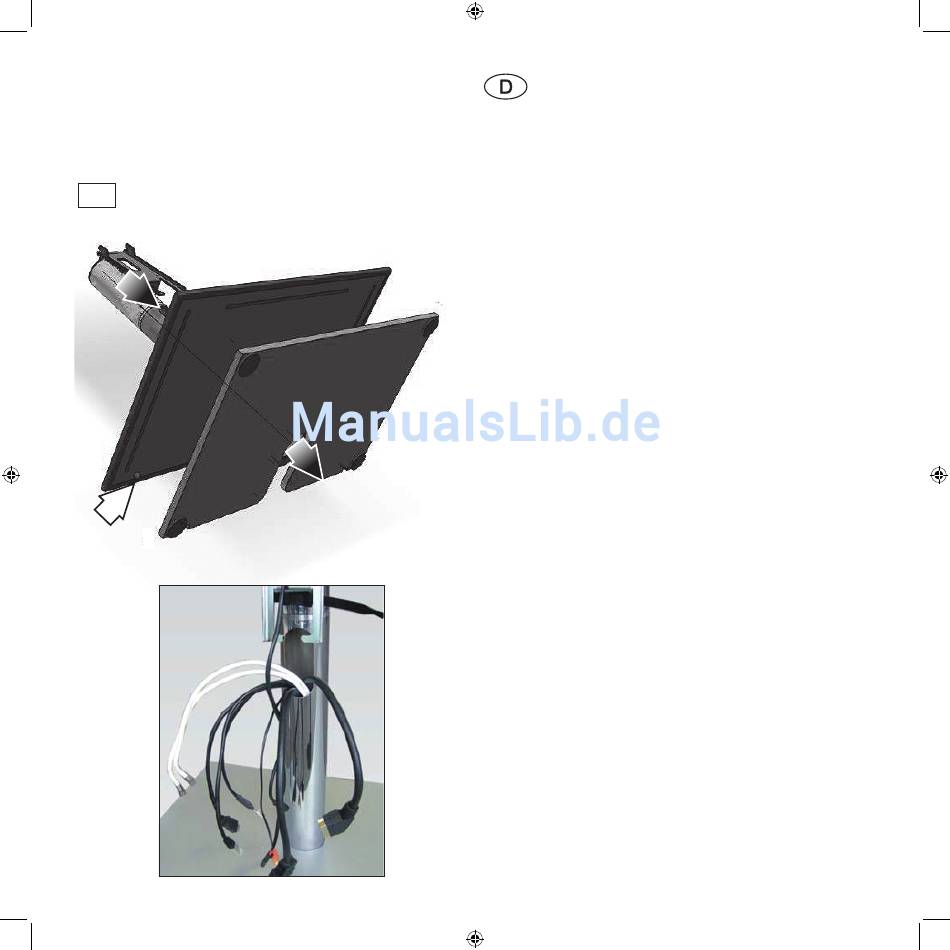

Heben Sie die Abdeckung über der Bodenplatte etwas hoch
(ca. 10 cm). Um Beschädigungen zu vermeiden, darf der Floor
Stand nicht auf der Kantenlinie (Pfeil K) der Abdeckung geneigt
werden.
Neigen Sie den Floor Stand auf der Bodenplatte etwas nach
hinten. Die Zweite Person muss den Reference TV Floor Panel in
der geneigten Posizion halten.
K
Die Unterseite der Bodenplatte und die Bohrung in der Träger-
säule sind somit frei. Ziehen Sie die Kabel, bis auf die am TV-Ge-
rät benötigte Anschlußlänge, unten aus der Trägerseule heraus.
Führen Sie die Kabel durch die Aussparung in der Bodenplatte
weiter nach hinten zu den Anschlüssen.
Stellen Sie den Reference TV Floor Panel wieder auf die Boden-
platte.
Senken Sie die Abdeckung auf die Bodenplatte ab.
Den Winkelstecker der Steuerleitung, für den Reference TV Floor
Panel, stecken Sie in die Buchse an der Trägersäule ein.
Das noch freie Ende der Steuerleitung verbinden Sie später mit
der Anschlussbuchse am TV-Gerät. Die Steuerleitung dient zur
Übermittlung der Drehbewegung (Drehimpulse).
14
