Reference TV Floor Panel
TV-Gerät am TV-Träger
Um auf der Frontscheibe des TV-Gerätes keine Fingerabdrücke
zu hinterlassen, tragen Sie zur montage des TV-Gerätes Hand-
schuhe.
Stellen Sie den Reference TV Floor Panel möglichst am späteren
Standort auf.
Mit TV-Gerät ist der Aufstellort nur schwer veränderbar.
Floor Panel und TV-Gerät wiegen ca. 90 kg.
Heben Sie mit Hilfe einer weiteren Person das TV-Gerät aus der
Verpackung.

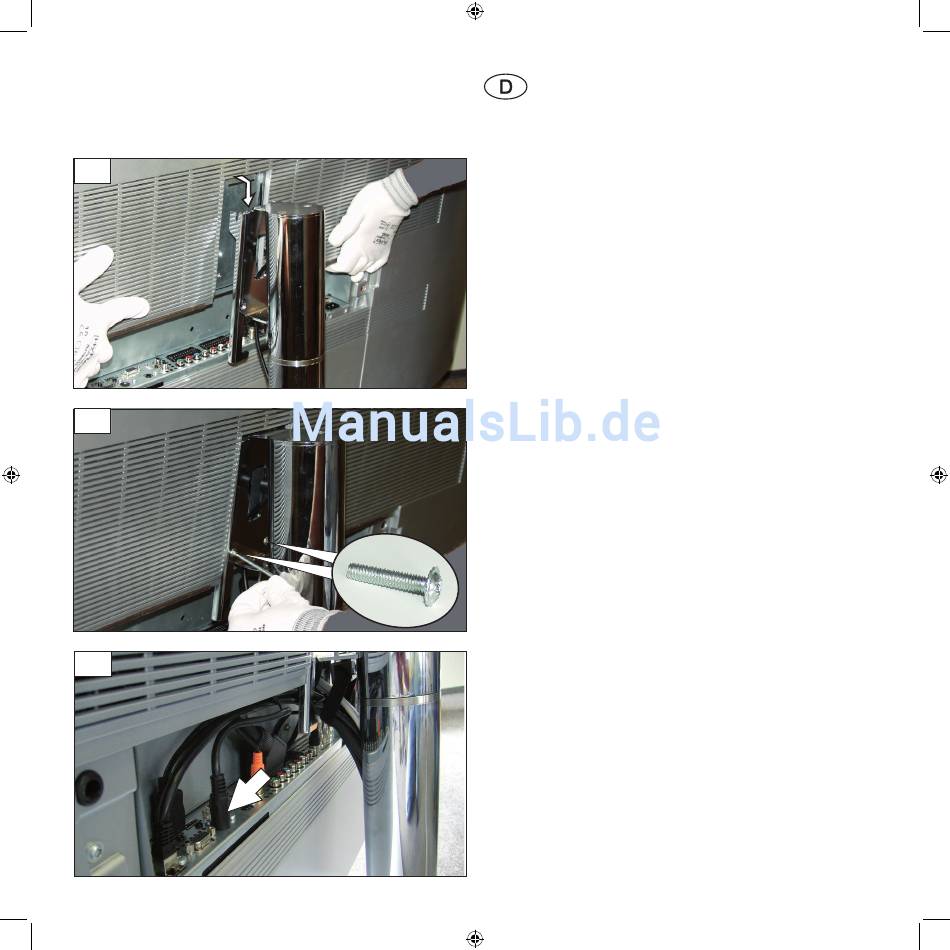

Führen Sie das TV-Gerät an den TV-Träger, wie dargestellt (Abb.
11) und hängen Sie das TV-Gerät ein.
Das noch freie Ende der Steuerleitung verbinden Sie mit der
Anschlussbuchse am TV-Gerät, Abb. 13, Pfeil.
Im TV-Träger befi nden sich zwei Bohrungen, Abb. 12.
Drehen Sie die beiden Schrauben durch diese Bohrungen in die
Rückwand des TV-Geräter ein.
Das TV-Gerät ist damit vor unbeabsichtigtem Aushängen und
Herunterfallen geschützt.
Die Anschlusskabel (z.B. Netz- und Antennenkabel) schließen Sie
mit Hilfe der jeweiligen Bedienungsanleitung an Ihrem Geräte
an.
Die Anschlusskabel fi xieren Sie mit Hilfe des Kabelbandes, wie
auf Abb. 13 dargestellt. Beachten Sie, dass für eine Drehbewe-
gung genügend Kabellänge vorhanden sein muss .
Sie können auch mit Hilfe des zweiten
eine lokere Verbindung ausführen oder dieses in reserve halten.
Kabelbefestigungsbandes
