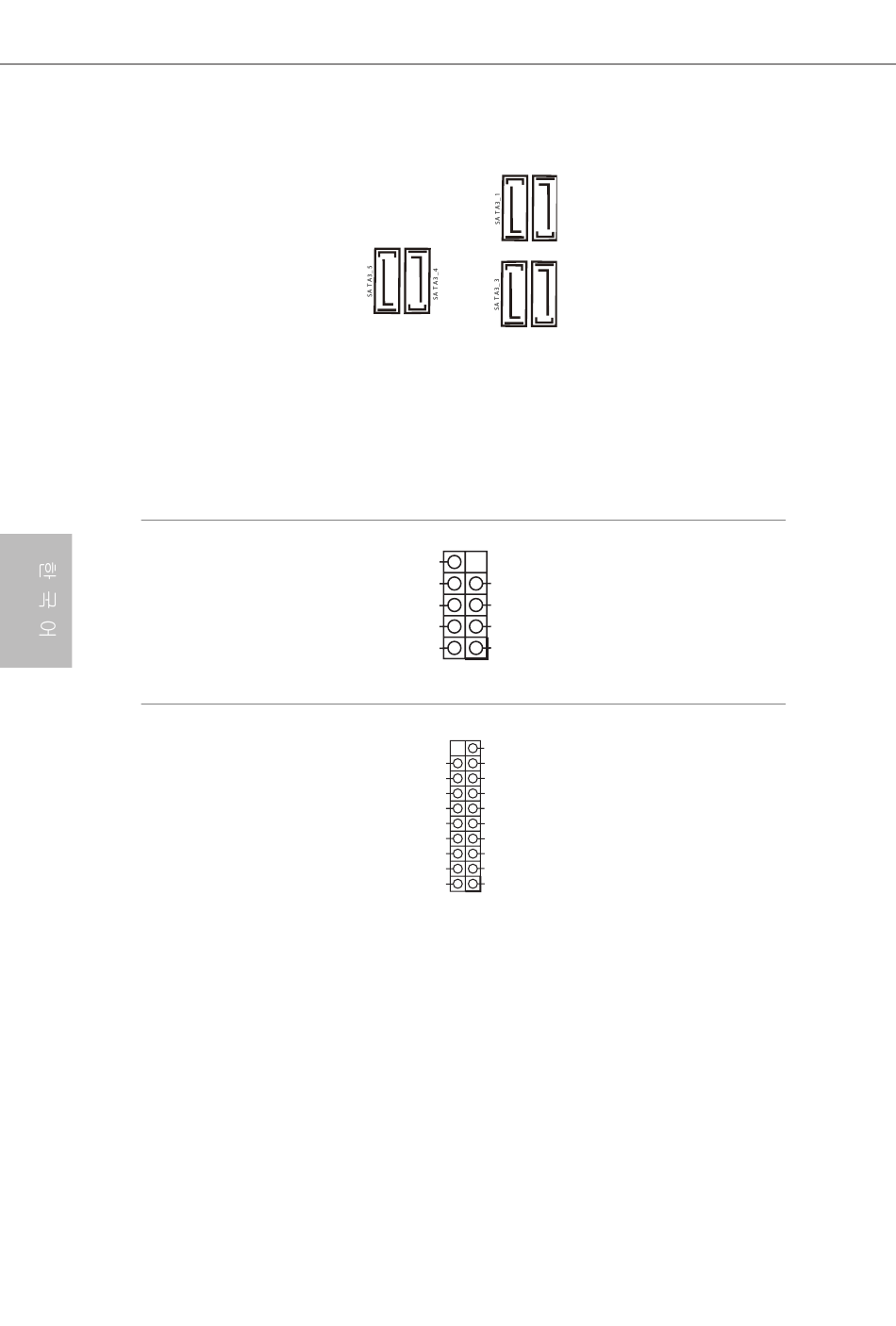

시리얼 ATA3 커넥터
(SATA3_0:
1 페이지 , 8 번 항목 참조 )
(SATA3_1:
1 페이지 , 7 번 항목 참조 )
(SATA3_2:
1 페이지 , 10 번 항목 참조 )
(SATA3_3:
1 페이지 , 9 번 항목 참조 )
(SATA3_4:
1 페이지 , 15 번 항목 참조 )
(SATA3_5:
1 페이지 , 16 번 항목 참조 )
USB 2.0 헤더
(9 핀 USB_3_4)
(1 페이지 , 12 번 항목 참조 )
USB 3.0 헤더
(19 핀 USB3_6_7)
(1 페이지 , 6 번 항목 참조 )
114
DUMMY
GND
GND
P+3
P+4
P-3
P-4
USB_PWR
USB_PWR
1
Vbus
Vbus
Vbus
IntA_PB_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
1
이들 6 개의 SATA3 커
넥터는 최대 6.0 Gb/
s 데이터 전송 속도
를 제공하는 내부 저
장 장치용 SATA 데이
터 케이블을 지원합니
다 .
* SATA- 타입 M.2 장치에
서 M2_1 을 사용 중이면 ,
SATA3_0 이 비활성화됩니
다 .
이 마더보드에는 하나
의 USB2.0 헤더가 있
습니다 . 이 USB 2.0 헤
더는 포트 두 개를 지
원할 수 있습니다 .
I/O 패널에 USB 3.0 포
트 여섯 개가 탑재되
어 있을 뿐 아니라 마
더보드에 헤더 한 개
가 탑재되어 있습니
다 . 이 USB 3.0 헤더는
포트 두 개를 지원할
수 있습니다 .
