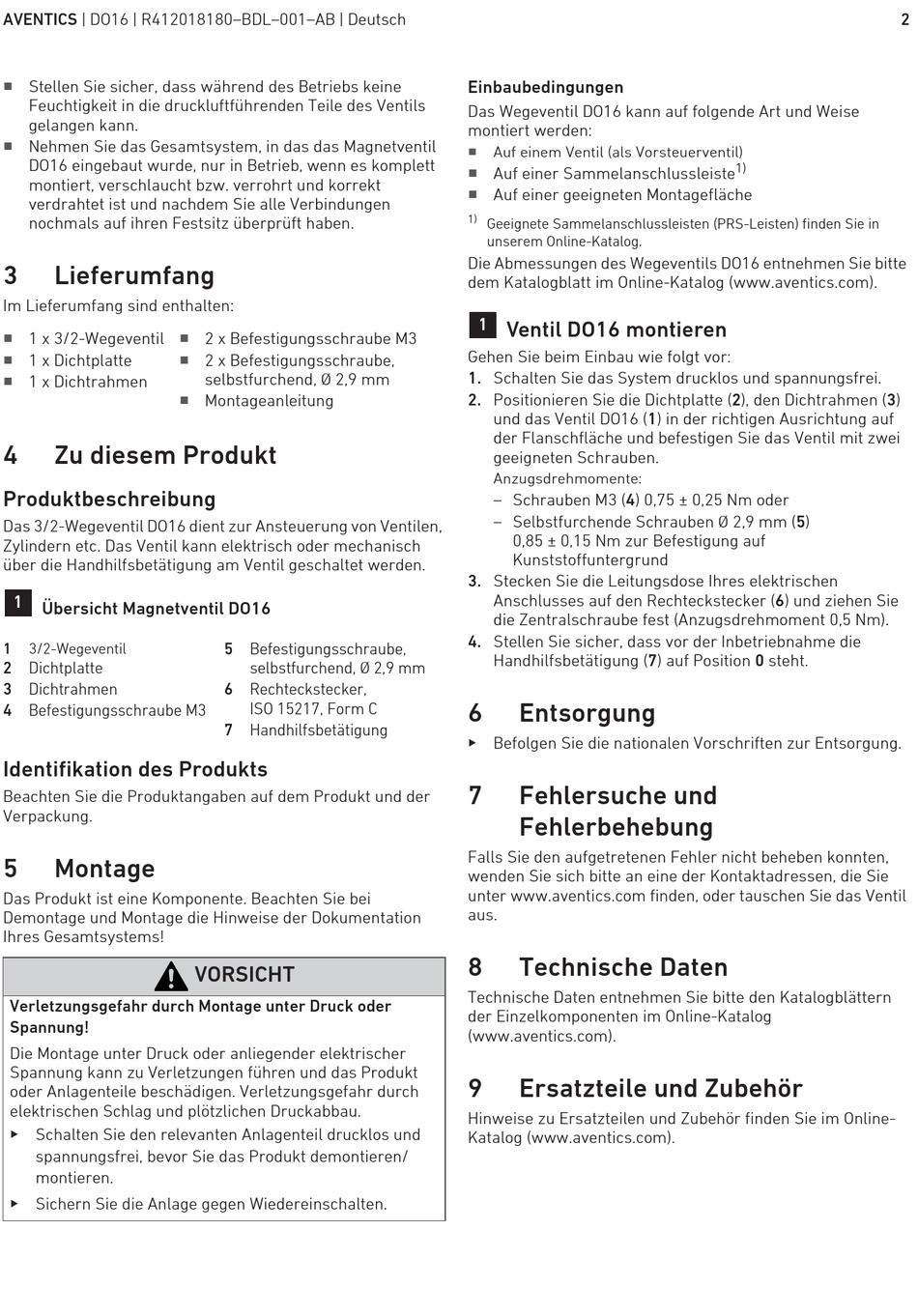

AVENTICS | DO16 | R412018180–BDL–001–AB | Deutsch
W
Stellen Sie sicher, dass während des Betriebs keine
Feuchtigkeit in die druckluftführenden Teile des Ventils
gelangen kann.
W
Nehmen Sie das Gesamtsystem, in das das Magnetventil
DO16 eingebaut wurde, nur in Betrieb, wenn es komplett
montiert, verschlaucht bzw. verrohrt und korrekt
verdrahtet ist und nachdem Sie alle Verbindungen
nochmals auf ihren Festsitz überprüft haben.
3 Lieferumfang
Im Lieferumfang sind enthalten:
W
1 x 3/2-Wegeventil
W
1 x Dichtplatte
W
1 x Dichtrahmen
4 Zu diesem Produkt
Produktbeschreibung
Das 3/2-Wegeventil DO16 dient zur Ansteuerung von Ventilen,
Zylindern etc. Das Ventil kann elektrisch oder mechanisch
über die Handhilfsbetätigung am Ventil geschaltet werden.
1
Übersicht Magnetventil DO16
1 3/2-Wegeventil
2 Dichtplatte
3 Dichtrahmen
4 Befestigungsschraube M3
Identifikation des Produkts
Beachten Sie die Produktangaben auf dem Produkt und der
Verpackung.
5

Montage

Das Produkt ist eine Komponente. Beachten Sie bei
Demontage und Montage die Hinweise der Dokumentation
Ihres Gesamtsystems!
Verletzungsgefahr durch Montage unter Druck oder
Spannung!
Die Montage unter Druck oder anliegender elektrischer
Spannung kann zu Verletzungen führen und das Produkt
oder Anlagenteile beschädigen. Verletzungsgefahr durch
elektrischen Schlag und plötzlichen Druckabbau.
O Schalten Sie den relevanten Anlagenteil drucklos und
spannungsfrei, bevor Sie das Produkt demontieren/
montieren.
O Sichern Sie die Anlage gegen Wiedereinschalten.
W
2 x Befestigungsschraube M3
W
2 x Befestigungsschraube,
selbstfurchend, Ø 2,9 mm
W
Montageanleitung
5 Befestigungsschraube,
selbstfurchend, Ø 2,9 mm
6 Rechteckstecker,
ISO 15217, Form C
7 Handhilfsbetätigung
VORSICHT
Einbaubedingungen
Das Wegeventil DO16 kann auf folgende Art und Weise
montiert werden:
W
Auf einem Ventil (als Vorsteuerventil)
W
Auf einer Sammelanschlussleiste
W
Auf einer geeigneten Montagefläche
1)
Geeignete Sammelanschlussleisten (PRS-Leisten) finden Sie in
unserem Online-Katalog.
Die Abmessungen des Wegeventils DO16 entnehmen Sie bitte
dem Katalogblatt im Online-Katalog (www.aventics.com).
1
Ventil DO16 montieren
Gehen Sie beim Einbau wie folgt vor:
1. Schalten Sie das System drucklos und spannungsfrei.
2. Positionieren Sie die Dichtplatte (2), den Dichtrahmen (3)
und das Ventil DO16 (1) in der richtigen Ausrichtung auf
der Flanschfläche und befestigen Sie das Ventil mit zwei
geeigneten Schrauben.
Anzugsdrehmomente:
– Schrauben M3 (4) 0,75 ± 0,25 Nm oder
– Selbstfurchende Schrauben Ø 2,9 mm (5)
0,85 ± 0,15 Nm zur Befestigung auf
Kunststoffuntergrund
3. Stecken Sie die Leitungsdose Ihres elektrischen
Anschlusses auf den Rechteckstecker (6) und ziehen Sie
die Zentralschraube fest (Anzugsdrehmoment 0,5 Nm).
4. Stellen Sie sicher, dass vor der Inbetriebnahme die
Handhilfsbetätigung (7) auf Position 0 steht.
6 Entsorgung
O Befolgen Sie die nationalen Vorschriften zur Entsorgung.
7 Fehlersuche und
Fehlerbehebung
Falls Sie den aufgetretenen Fehler nicht beheben konnten,
wenden Sie sich bitte an eine der Kontaktadressen, die Sie
unter www.aventics.com finden, oder tauschen Sie das Ventil
aus.
8 Technische Daten
Technische Daten entnehmen Sie bitte den Katalogblättern
der Einzelkomponenten im Online-Katalog
(www.aventics.com).
9 Ersatzteile und Zubehör
Hinweise zu Ersatzteilen und Zubehör finden Sie im Online-
Katalog (www.aventics.com).
