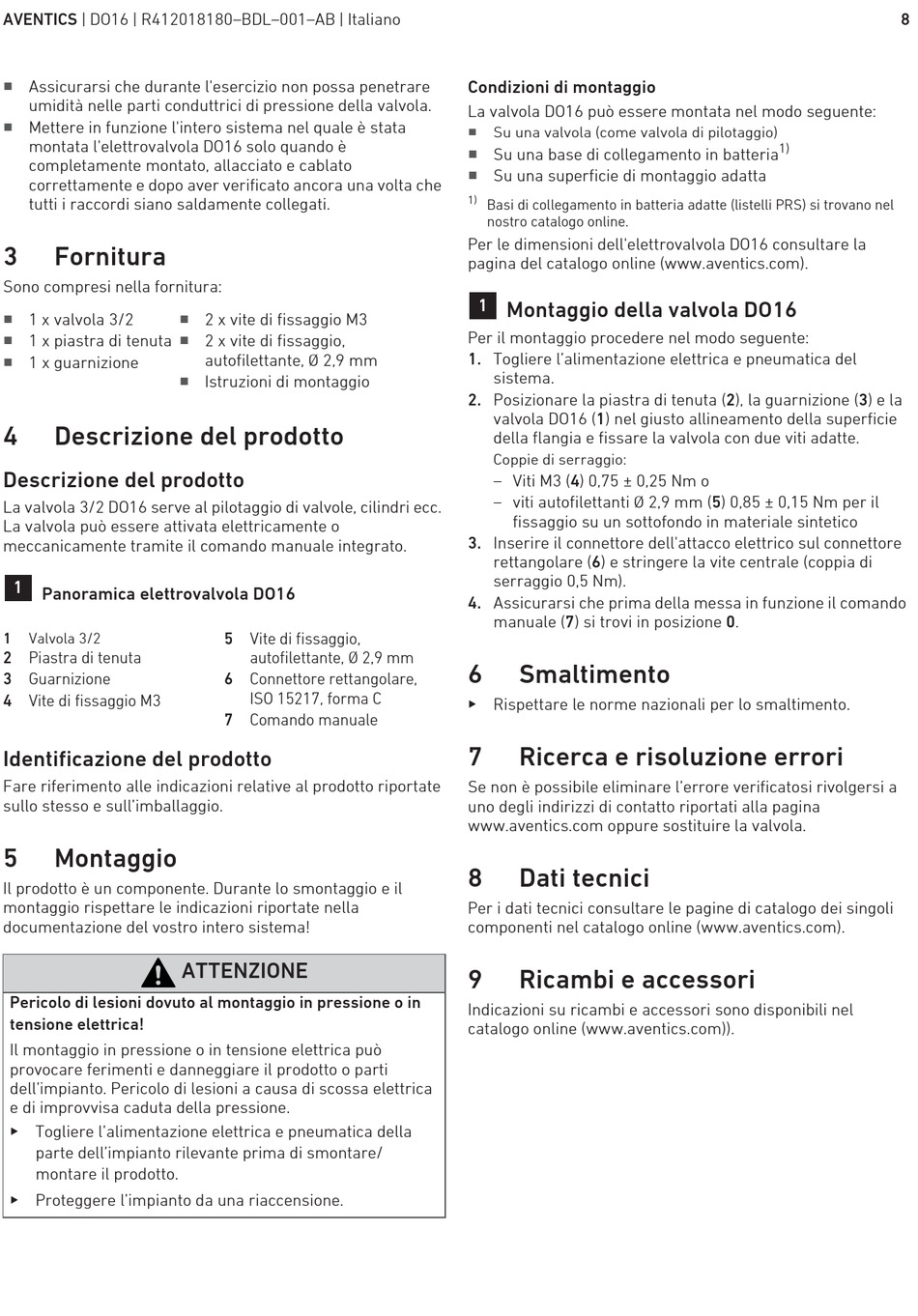

AVENTICS | DO16 | R412018180–BDL–001–AB | Italiano
W
Assicurarsi che durante l'esercizio non possa penetrare
umidità nelle parti conduttrici di pressione della valvola.
W
Mettere in funzione l'intero sistema nel quale è stata
montata l'elettrovalvola DO16 solo quando è
completamente montato, allacciato e cablato
correttamente e dopo aver verificato ancora una volta che
tutti i raccordi siano saldamente collegati.
3 Fornitura
Sono compresi nella fornitura:
W
1 x valvola 3/2
W
1 x piastra di tenuta
W
1 x guarnizione
4 Descrizione del prodotto
Descrizione del prodotto
La valvola 3/2 DO16 serve al pilotaggio di valvole, cilindri ecc.
La valvola può essere attivata elettricamente o
meccanicamente tramite il comando manuale integrato.
1
Panoramica elettrovalvola DO16
1 Valvola 3/2
2 Piastra di tenuta
3 Guarnizione
4 Vite di fissaggio M3
Identificazione del prodotto
Fare riferimento alle indicazioni relative al prodotto riportate
sullo stesso e sull'imballaggio.
5 Montaggio
Il prodotto è un componente. Durante lo smontaggio e il
montaggio rispettare le indicazioni riportate nella
documentazione del vostro intero sistema!
Pericolo di lesioni dovuto al montaggio in pressione o in
tensione elettrica!
Il montaggio in pressione o in tensione elettrica può
provocare ferimenti e danneggiare il prodotto o parti
dell'impianto. Pericolo di lesioni a causa di scossa elettrica
e di improvvisa caduta della pressione.
O Togliere l'alimentazione elettrica e pneumatica della
parte dell'impianto rilevante prima di smontare/
montare il prodotto.
O Proteggere l'impianto da una riaccensione.
W
2 x vite di fissaggio M3
W
2 x vite di fissaggio,
autofilettante, Ø 2,9 mm
W
Istruzioni di montaggio
5 Vite di fissaggio,
autofilettante, Ø 2,9 mm
6 Connettore rettangolare,
ISO 15217, forma C
7 Comando manuale
ATTENZIONE
Condizioni di montaggio
La valvola DO16 può essere montata nel modo seguente:
W
Su una valvola (come valvola di pilotaggio)
W
Su una base di collegamento in batteria
W
Su una superficie di montaggio adatta
1)
Basi di collegamento in batteria adatte (listelli PRS) si trovano nel
nostro catalogo online.
Per le dimensioni dell'elettrovalvola DO16 consultare la
pagina del catalogo online (www.aventics.com).
1
Montaggio della valvola DO16
Per il montaggio procedere nel modo seguente:
1. Togliere l'alimentazione elettrica e pneumatica del
sistema.
2. Posizionare la piastra di tenuta (2), la guarnizione (3) e la
valvola DO16 (1) nel giusto allineamento della superficie
della flangia e fissare la valvola con due viti adatte.
Coppie di serraggio:
– Viti M3 (4) 0,75 ± 0,25 Nm o
– viti autofilettanti Ø 2,9 mm (5) 0,85 ± 0,15 Nm per il
fissaggio su un sottofondo in materiale sintetico
3. Inserire il connettore dell'attacco elettrico sul connettore
rettangolare (6) e stringere la vite centrale (coppia di
serraggio 0,5 Nm).
4. Assicurarsi che prima della messa in funzione il comando
manuale (7) si trovi in posizione 0.
6 Smaltimento
O Rispettare le norme nazionali per lo smaltimento.
7 Ricerca e risoluzione errori
Se non è possibile eliminare l'errore verificatosi rivolgersi a
uno degli indirizzi di contatto riportati alla pagina
www.aventics.com oppure sostituire la valvola.
8 Dati tecnici
Per i dati tecnici consultare le pagine di catalogo dei singoli
componenti nel catalogo online (www.aventics.com).
9 Ricambi e accessori
Indicazioni su ricambi e accessori sono disponibili nel
catalogo online (www.aventics.com)).
