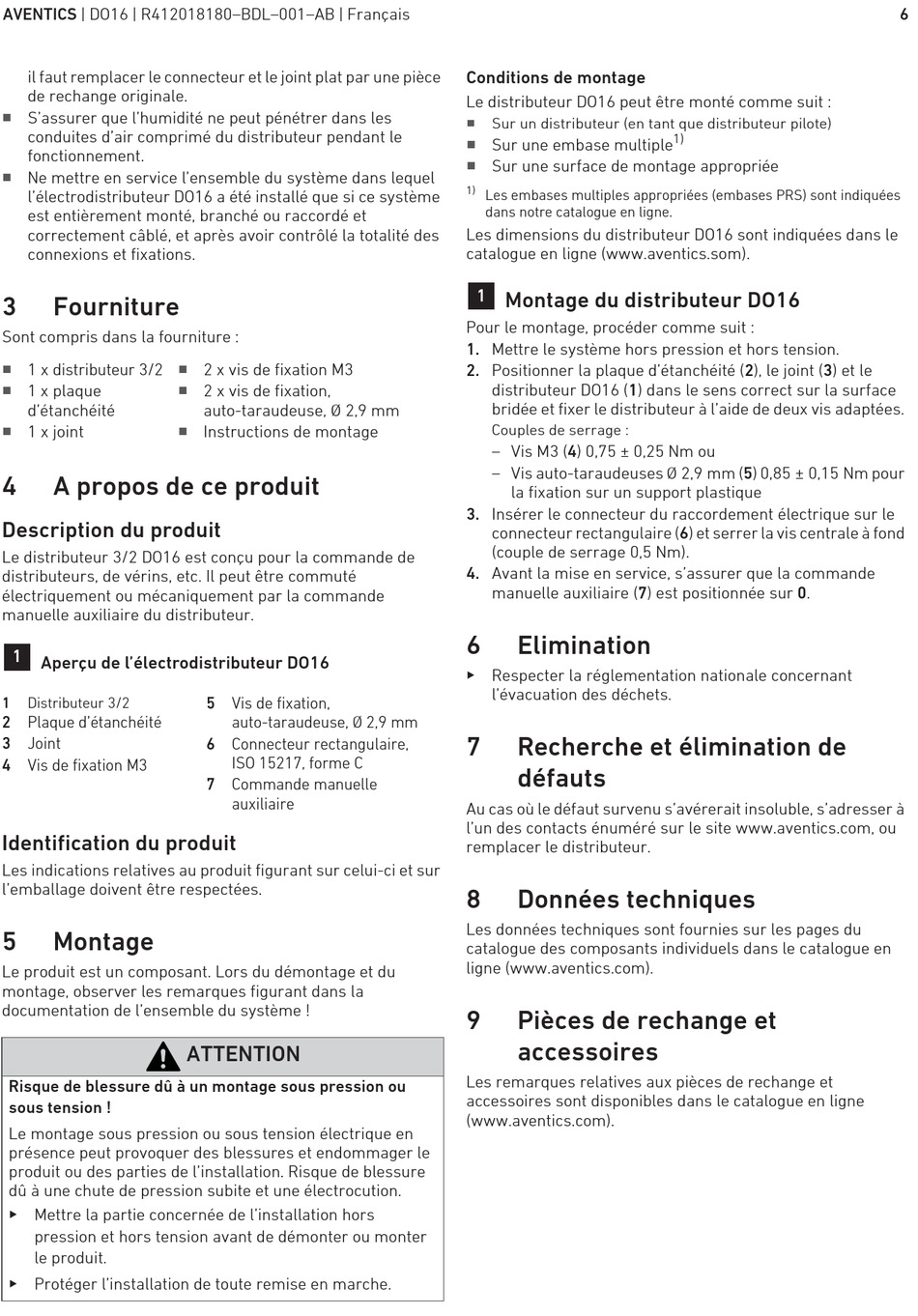

AVENTICS | DO16 | R412018180–BDL–001–AB | Français
il faut remplacer le connecteur et le joint plat par une pièce
de rechange originale.
W
S'assurer que l'humidité ne peut pénétrer dans les
conduites d'air comprimé du distributeur pendant le
fonctionnement.
W
Ne mettre en service l'ensemble du système dans lequel
l'électrodistributeur DO16 a été installé que si ce système
est entièrement monté, branché ou raccordé et
correctement câblé, et après avoir contrôlé la totalité des
connexions et fixations.
3 Fourniture
Sont compris dans la fourniture :
W
1 x distributeur 3/2
W
1 x plaque
d'étanchéité
W
1 x joint
4 A propos de ce produit
Description du produit
Le distributeur 3/2 DO16 est conçu pour la commande de
distributeurs, de vérins, etc. Il peut être commuté
électriquement ou mécaniquement par la commande
manuelle auxiliaire du distributeur.
1
Aperçu de l'électrodistributeur DO16
1 Distributeur 3/2
2 Plaque d'étanchéité
3 Joint
4 Vis de fixation M3
Identification du produit
Les indications relatives au produit figurant sur celui-ci et sur
l'emballage doivent être respectées.
5 Montage
Le produit est un composant. Lors du démontage et du
montage, observer les remarques figurant dans la
documentation de l'ensemble du système !
Risque de blessure dû à un montage sous pression ou
sous tension !
Le montage sous pression ou sous tension électrique en
présence peut provoquer des blessures et endommager le
produit ou des parties de l'installation. Risque de blessure
dû à une chute de pression subite et une électrocution.
O Mettre la partie concernée de l'installation hors
pression et hors tension avant de démonter ou monter
le produit.
O Protéger l'installation de toute remise en marche.
W
2 x vis de fixation M3
W
2 x vis de fixation,
auto-taraudeuse, Ø 2,9 mm
W
Instructions de montage
5 Vis de fixation,
auto-taraudeuse, Ø 2,9 mm
6 Connecteur rectangulaire,
ISO 15217, forme C
7 Commande manuelle
auxiliaire
ATTENTION
Conditions de montage
Le distributeur DO16 peut être monté comme suit :
W
Sur un distributeur (en tant que distributeur pilote)
W
Sur une embase multiple
W
Sur une surface de montage appropriée
1)
Les embases multiples appropriées (embases PRS) sont indiquées
dans notre catalogue en ligne.
Les dimensions du distributeur DO16 sont indiquées dans le
catalogue en ligne (www.aventics.som).
1
Montage du distributeur DO16
Pour le montage, procéder comme suit :
1. Mettre le système hors pression et hors tension.
2. Positionner la plaque d'étanchéité (2), le joint (3) et le
distributeur DO16 (1) dans le sens correct sur la surface
bridée et fixer le distributeur à l'aide de deux vis adaptées.
Couples de serrage :
– Vis M3 (4) 0,75 ± 0,25 Nm ou
– Vis auto-taraudeuses Ø 2,9 mm (5) 0,85 ± 0,15 Nm pour
la fixation sur un support plastique
3. Insérer le connecteur du raccordement électrique sur le
connecteur rectangulaire (6) et serrer la vis centrale à fond
(couple de serrage 0,5 Nm).
4. Avant la mise en service, s'assurer que la commande
manuelle auxiliaire (7) est positionnée sur 0.
6 Elimination
O Respecter la réglementation nationale concernant
l'évacuation des déchets.
7 Recherche et élimination de
défauts
Au cas où le défaut survenu s'avérerait insoluble, s'adresser à
l'un des contacts énuméré sur le site www.aventics.com, ou
remplacer le distributeur.
8 Données techniques
Les données techniques sont fournies sur les pages du
catalogue des composants individuels dans le catalogue en
ligne (www.aventics.com).
9 Pièces de rechange et
accessoires
Les remarques relatives aux pièces de rechange et
accessoires sont disponibles dans le catalogue en ligne
(www.aventics.com).
1)
6
