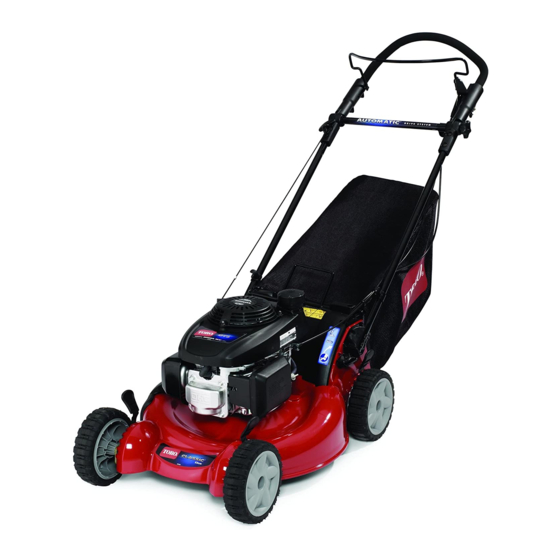

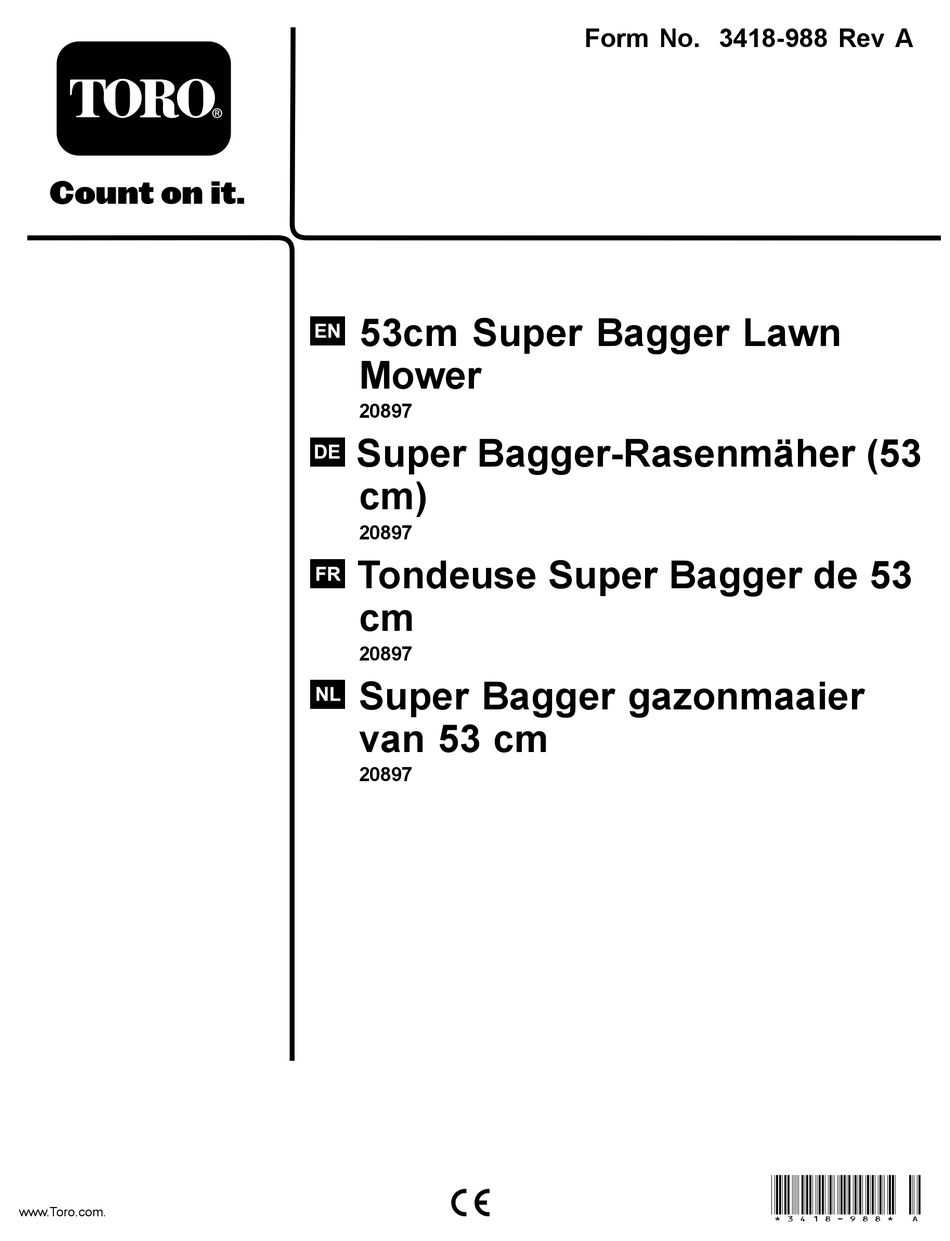

- Seite 1 Form No. 3418-988 Rev A 53cm Super Bagger Lawn Mower 20897 Super Bagger-Rasenmäher (53 20897 Tondeuse Super Bagger de 53 20897 Super Bagger gazonmaaier van 53 cm 20897 *3418-988* A www.Toro.com.
-
Seite 26: Einführung
Form No. 3418-980 Rev A Super Bagger-Rasenmäher (53 cm) Modellnr. 20897—Seriennr. 401000000 und höher Bedienungsanleitung Einführung Modellnr. Dieser handgeführte Rasenmäher mit Sichelmessern Seriennr. sollte von Privatleuten oder geschulten Lohnarbeitern verwendet werden. Er ist hauptsächlich für das Mähen In dieser Anleitung werden potenzielle Gefahren von Gras auf gepflegten Grünflächen in Privatanlagen... -
Seite 27: Sicherheit
Sicherheit 2 Befestigen des Rücklaufstarterseils in der Seilführung............4 3 Auffüllen des Motors mit Öl ......5 Diese Maschine erfüllt EN ISO 5395:2013. 4 Einsetzen des Mulchverschlusses oder des Fangkorbs ..........6 5 Montieren des Fangkorbs ........ 7 Allgemeine Sicherheit Produktübersicht ............ -
Seite 28: Sicherheits- Und Bedienungsschilder
Sicherheits- und Bedienungsschilder Die Sicherheits- und Bedienungsaufkleber sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus. decaloemmarkt Herstellermarke 1. Diese Marke gibt an, dass das Messer ein Teil des Herstellers der Originalmaschine ist. -
Seite 29: Einrichtung
Einrichtung Wichtig: Nehmen Sie den Kunststoffschutz ab und alle anderen Kunststoffteile oder Verpackungen ab, mit denen der Motor abgedeckt ist. Werfen Sie sie ab. Aufklappen des Holms Keine Teile werden benötigt Verfahren decal121-2370 121-2370 Schieben Sie den Holm nach hinten und halten Sie den oberen Holm fest (Bild 1. -
Seite 30: Befestigen Des Rücklaufstarterseils In Der Seilführung
Stellen Sie die Maschine auf einer ebenen Fläche ab. Entfernen Sie den Peilstab, indem Sie den Deckel nach links drehen und herausziehen Befestigen des (Bild Rücklaufstarterseils in der Seilführung Keine Teile werden benötigt Verfahren Wichtig: Befestigen Sie das Rücklaufstarterseil in der Seilführung, um den Motor sicher und mühelos anzulassen. -
Seite 31: Einsetzen Des Mulchverschlusses Oder Des Fangkorbs
Stecken Sie den Peilstab fest in den Öleinfüllstutzen. Wichtig: Wechseln Sie das Motoröl nach den ersten fünf Betriebsstunden und danach jährlich. Siehe Wechseln des Motoröls (Seite 22). Einsetzen des Mulchverschlusses oder des Fangkorbs g005308 Bild 8 Keine Teile werden benötigt Drücken Sie die Taste am Hebel mit dem Daumen und setzen Sie den Mulchverschluss Verfahren... -
Seite 32: Montieren Des Fangkorbs
Hinweis: Schieben Sie den Grasfangkorb nicht über den Holm (Bild 11). Haken Sie den unteren Kanal des Grasfangkorbs an der Unterseite des Rahmens ein (Bild 12). g005310 Bild 10 Hinweis: Wenn der Hebel nicht richtig einrastet, ziehen Sie das Zündkabel von der Zündkerze ab und entfernen Sie ggf. -
Seite 33: Produktübersicht
Ladung durch das Entzünden des Kraftstoffs zu vermeiden. Modell Gewicht Länge Breite Höhe – Füllen Sie den Kraftstofftank im Freien 20897 34 kg 159 cm 56 cm 110 cm auf, wenn der Motor kalt ist. Wischen Sie verschütteten Kraftstoff auf. -
Seite 34: Betanken
Betanken – Rauchen Sie nicht beim Umgang mit Kraftstoff, und gehen Sie nicht in der Nähe von offenem • Die besten Ergebnisse erhalten Sie, wenn Sie Feuer oder Funken mit Kraftstoff um. sauberes, frisches, bleifreies Benzin mit einer – Betanken Sie die Maschine nie bei laufendem Mindestoktanzahl von 87 (R+M)/2 verwenden. -
Seite 35: Prüfen Des Motorölstands
Prüfen des Motorölstands Motor laufen lassen, können Motorschäden auftreten. Wartungsintervall: Bei jeder Verwendung oder Stecken Sie den Peilstab fest in den täglich Öleinfüllstutzen. Stellen Sie die Maschine auf einer ebenen Fläche ab. Entfernen Sie den Peilstab, indem Sie den Deckel nach links drehen und herausziehen (Bild 16). -
Seite 36: Einstellen Der Höhe Des Oberen Holms
Einstellen der Höhe des Einstellen der Schnitthöhe oberen Holms Stellen Sie die Schnitthöhe ein. Stellen Sie alle Schnitthöheneinstellhebel auf die gleiche Schnitthöhe Sie können den oberen Holm auf eine für Sie ein. Zum Anheben oder Absenken der Maschine, passende Höhe anheben oder absenken. siehe Bild Hinweis:... -
Seite 37: Während Des Einsatzes
Teilen aus. Drogeneinfluss stehen. • • Das Messer ist scharf; ein Kontakt damit kann zu Verwenden Sie nur von The Toro® Company schweren Verletzungen führen. Stellen Sie vor zugelassenes Zubehör und zugelassene dem Verlassen der Bedienerposition den Motor Anbaugeräte. -
Seite 38: Anlassen Des Motors
Anlassen des Motors Wichtig: Die Maschine hat einen Sicherheitsschalter, der ein Anlassen des Motors verhindert, wenn der Mulchverschluss oder der Fangkorb nicht an der Maschine eingesetzt sind. Setzen Sie den Mulchverschluss (Bild 21) oder g010489 den Fangkorb (Bild 22) an der Maschine ein. Bild 24 Hinweis: Wenn die Maschine immer noch nicht... -
Seite 39: Einkuppeln Des Messers
Einkuppeln des Messers Auskuppeln des Messers Lassen Sie den Schaltbügel los (Bild 27). Wenn Sie den Motor starten, dreht sich das Messer nicht. Sie müssen das Messer zum Mähen einkuppeln. Drücken Sie auf den Messerschaltknopf und ziehen Sie den Schaltbügel zum Bügel (Bild 25). -
Seite 40: Kein Verwenden Des Grasfangkorbs
Tauschen Sie ihn, wenn er beschädigt ist, d. h. der Betrieb ist nicht sicher. Setzen Sie sich dann mit Ihrem Toro-Vertragshändler in gegen einen neuen Ersatzkorb von Toro aus. Verbindung. Nehmen Sie den Seitenauswurfkanal ab, wenn er an der Maschine montiert ist, und verriegeln Sie... - Seite 41 Montieren des Fangkorbs Nehmen Sie den Mulchverschluss ab (Bild 29). g010268 Bild 31 Entfernen des Fangkorbs Verlegen Sie das Starterkabel um die untere g005309 Kabelführung (Bild 32). Bild 29 Verlegen Sie das Starterkabel um die untere Kabelführung (Bild 30). g010269 Bild 32 Heben Sie den Fangkorbgriff aus den Kerben oben an der Maschine und nehmen Sie den...
-
Seite 42: Seitenauswurf Des Schnittguts
Einbauen des Seitenauswurfka- nals Lösen und entriegeln Sie das seitliche Ablenkblech und heben es an und setzen Sie den Seitenauswurfkanal ein (Bild 35). g005309 Bild 34 Seitenauswurf des Schnittguts g236532 Bild 35 Verwenden Sie den Seitenauswurf, wenn Sie sehr hohes Gras schneiden. Nehmen Sie ggf. -
Seite 43: Betriebshinweise
Mähen Sie langsamer, wenn die Maschine das Saisonbeginn ein neues Messer. Laub nicht fein genug häckselt. • Tauschen Sie die Messer bei Bedarf durch ein Originalersatzmesser von Toro aus. Nach dem Einsatz Mähen Hinweise zur Sicherheit • Mähen Sie immer nur ein Drittel des Grashalms in einem Durchgang. -
Seite 44: Reinigen Unter Dem Gerät
Reinigen unter dem Gerät Wartungsintervall: Nach jeder Verwendung Um die besten Ergebnisse zu erzielen, reinigen Sie die Unterseite der Maschine sobald Sie mit dem Mähen fertig sind. Senken Sie die Maschine auf die niedrigste Schnitthöhe ab. Stellen Sie die Maschine auf eine befestigte Fläche. -
Seite 45: Wartung
Verletzungen verursachen. Lassen Sie den Motor laufen, bis kein Kraftstoff mehr im Tank ist, oder pumpen Sie den Kraftstoff ab. Sie sollten auf keinen Fall versuchen, Kraftstoff abzusaugen. • Verwenden Sie nur Toro-Originalteile und -Zubehör, damit eine optimale Leistung... -
Seite 46: Vorbereiten Für Die Wartung
Vorbereiten für die Wartung Warten des Luftfilters Stellen Sie den Motor ab und warten Sie, bis Wartungsintervall: Bei jeder Verwendung oder alle beweglichen Teile zum Stillstand gekommen täglich sind. Jährlich Ziehen Sie den Kerzenstecker von der Drücken Sie die Verriegelungsnasen oben an Zündkerze ab (Bild 41). -
Seite 47: Wechseln Des Motoröls
Wechseln des Motoröls Stecken Sie den Peilstab in den Öleinfüllstutzen, schrauben Sie ihn jedoch nicht ein; nehmen Wartungsintervall: Jährlich Sie den Peilstab dann heraus. Hinweis: Lassen Sie den Motor ein paar Lesen Sie den Ölstand am Peilstab ab. (Bild Minuten laufen, bevor Sie das Öl wechseln, um es •... -
Seite 48: Einstellen Des Selbstantriebs
g010350 Bild 47 g007744 Bild 49 1. Freigelegtes Kabel Einstellen des Drücken Sie den Kabelmantel um 3 mm nach Selbstantriebs oben. Wenn der Selbstantrieb der Maschine nicht Hinweis: Sie können ein Lineal außen an die funktioniert, stellen Sie das Selbstantriebskabel ein. schwarze Kabelhalterung anlegen und messen, wie weit sich das obere Ende des Kabelmantels Lockern Sie die Mutter an der Kabelhalterung... -
Seite 49: Auswechseln Des Messers
Auswechseln des Messers Setzen Sie die Messermuttern ein und ziehen sie mit 20-37 N·m an. Wartungsintervall: Jährlich—Wechseln Sie das Messer aus oder lassen Sie es schärfen (öfter, wenn die Kanten schnell stumpf werden). Wichtig: Sie benötigen für den richtigen Einbau des Messers einen Drehmomentschlüssel. -
Seite 50: Reinigung Des Schutzblechs Des Systems Zum Anhalten Des Messers
Reinigung des Hinweis: Ziehen Sie die Messermuttern mit 20-37 N·m an. Schutzblechs des Systems zum Anhalten des Messers Wartungsintervall: Alle 25 Betriebsstunden Ziehen Sie den Kerzenstecker von der Zündkerze ab, siehe Vorbereiten für die Wartung (Seite 21). Kippen Sie die Maschine immer so auf die Seite, dass der Peilstab nach unten zeigt. -
Seite 51: Einlagerung
Rücklaufstarters, um überflüssiges Öl aus dem Zylinder zu entfernen. Geben Sie dem Benzin beim letzten Auftanken im Jahr einen Kraftstoffstabilisator (z. B. Toro Setzen Sie die Zündkerze ein und ziehen Sie sie Premium Fuel Treatment) bei, wie auf dem mit einem Drehmomentschlüssel mit 20 N·m an. - Seite 52 Hinweise:...
