Toro 20899 Bedienungsanleitung

Toro 20899 Bedienungsanleitung

Super bagger-rasenmäher (53 cm)
Vorschau ausblenden Andere Handbücher für 20899:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

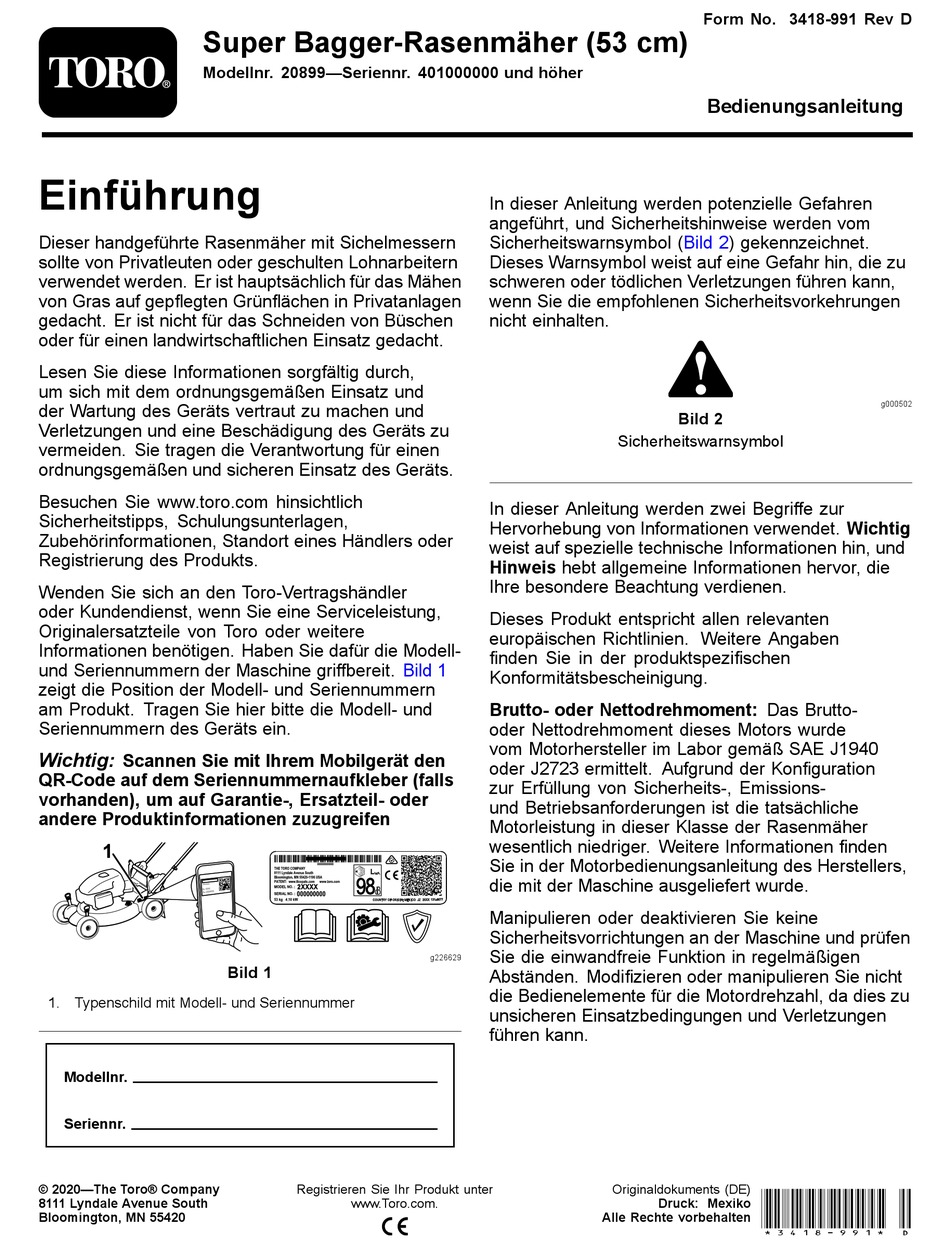

Super Bagger-Rasenmäher (53 cm)
Modellnr. 20899—Seriennr. 401000000 und höher
Einführung
Dieser handgeführte Rasenmäher mit Sichelmessern
sollte von Privatleuten oder geschulten Lohnarbeitern
verwendet werden. Er ist hauptsächlich für das Mähen
von Gras auf gepflegten Grünflächen in Privatanlagen
gedacht. Er ist nicht für das Schneiden von Büschen
oder für einen landwirtschaftlichen Einsatz gedacht.
Lesen Sie diese Informationen sorgfältig durch,
um sich mit dem ordnungsgemäßen Einsatz und
der Wartung des Geräts vertraut zu machen und
Verletzungen und eine Beschädigung des Geräts zu
vermeiden. Sie tragen die Verantwortung für einen
ordnungsgemäßen und sicheren Einsatz des Geräts.
Besuchen Sie www.toro.com hinsichtlich
Sicherheitstipps, Schulungsunterlagen,
Zubehörinformationen, Standort eines Händlers oder
Registrierung des Produkts.
Wenden Sie sich an den Toro-Vertragshändler
oder Kundendienst, wenn Sie eine Serviceleistung,
Originalersatzteile von Toro oder weitere
Informationen benötigen. Haben Sie dafür die Modell-
und Seriennummern der Maschine griffbereit.
zeigt die Position der Modell- und Seriennummern
am Produkt. Tragen Sie hier bitte die Modell- und
Seriennummern des Geräts ein.
Wichtig:
Scannen Sie mit Ihrem Mobilgerät den
QR-Code auf dem Seriennummernaufkleber (falls
vorhanden), um auf Garantie-, Ersatzteil- oder
andere Produktinformationen zuzugreifen
1. Typenschild mit Modell- und Seriennummer
Modellnr.
Seriennr.
© 2020—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Bild 1
Bild 1
Registrieren Sie Ihr Produkt unter
www.Toro.com.
In dieser Anleitung werden potenzielle Gefahren
angeführt, und Sicherheitshinweise werden vom
Sicherheitswarnsymbol
Dieses Warnsymbol weist auf eine Gefahr hin, die zu
schweren oder tödlichen Verletzungen führen kann,
wenn Sie die empfohlenen Sicherheitsvorkehrungen
nicht einhalten.
In dieser Anleitung werden zwei Begriffe zur
Hervorhebung von Informationen verwendet. Wichtig
weist auf spezielle technische Informationen hin, und
Hinweis hebt allgemeine Informationen hervor, die
Ihre besondere Beachtung verdienen.
Dieses Produkt entspricht allen relevanten
europäischen Richtlinien. Weitere Angaben
finden Sie in der produktspezifischen
Konformitätsbescheinigung.
Brutto- oder Nettodrehmoment: Das Brutto-
oder Nettodrehmoment dieses Motors wurde
vom Motorhersteller im Labor gemäß SAE J1940
oder J2723 ermittelt. Aufgrund der Konfiguration
zur Erfüllung von Sicherheits-, Emissions-
und Betriebsanforderungen ist die tatsächliche
Motorleistung in dieser Klasse der Rasenmäher
wesentlich niedriger. Weitere Informationen finden
Sie in der Motorbedienungsanleitung des Herstellers,
die mit der Maschine ausgeliefert wurde.
Manipulieren oder deaktivieren Sie keine
Sicherheitsvorrichtungen an der Maschine und prüfen
Sie die einwandfreie Funktion in regelmäßigen
g226629
Abständen. Modifizieren oder manipulieren Sie nicht
die Bedienelemente für die Motordrehzahl, da dies zu
unsicheren Einsatzbedingungen und Verletzungen
führen kann.
Alle Rechte vorbehalten *3418-991* D
Form No. 3418-991 Rev D
Bedienungsanleitung
(Bild
2) gekennzeichnet.
Bild 2
Sicherheitswarnsymbol
Originaldokuments (DE)
Druck: Mexiko
g000502

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Toro 20899

Inhaltszusammenfassung für Toro 20899

  • Seite 1: Einführung

    Form No. 3418-991 Rev D Super Bagger-Rasenmäher (53 cm) Modellnr. 20899—Seriennr. 401000000 und höher Bedienungsanleitung Einführung In dieser Anleitung werden potenzielle Gefahren angeführt, und Sicherheitshinweise werden vom Sicherheitswarnsymbol (Bild 2) gekennzeichnet. Dieser handgeführte Rasenmäher mit Sichelmessern sollte von Privatleuten oder geschulten Lohnarbeitern Dieses Warnsymbol weist auf eine Gefahr hin, die zu schweren oder tödlichen Verletzungen führen kann,...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Sicherheit Einführung ..............1 Diese Maschine erfüllt EN ISO 5395:2013. Sicherheit ..............2 Allgemeine Sicherheit......... 2 Allgemeine Sicherheit Sicherheits- und Bedienungsschilder ....3 Einrichtung ..............4 Dieses Produkt kann Hände und Füße amputieren 1 Aufklappen des Holms ........4 und Gegenstände aufschleudern.

  • Seite 3: Sicherheits- Und Bedienungsschilder

    Sicherheits- und Bedienungsschilder Die Sicherheits- und Bedienungsaufkleber sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus. decaloemmarkt Herstellermarke 1. Diese Marke gibt an, dass das Messer ein Teil des Herstellers der Originalmaschine ist.

  • Seite 4: Einrichtung

    Einrichtung Wichtig: Nehmen Sie den Plastikschutz ab, mit dem der Motor abgedeckt ist. Werfen Sie ihn ab. Aufklappen des Holms Keine Teile werden benötigt Verfahren Schieben Sie den Holm nach hinten und halten decal121-2370 Sie den oberen Holm fest (Bild 121-2370 1.

  • Seite 5: Befestigen Des Rücklaufstarterseils In Der Seilführung

    Stellen Sie die Maschine auf einer ebenen Fläche ab. Entfernen Sie den Peilstab, indem Sie den Deckel nach links drehen und herausziehen (Bild Befestigen des Rücklaufstarterseils in der Seilführung Keine Teile werden benötigt Verfahren Wichtig: Befestigen Sie das Rücklaufstarterseil in der Seilführung, um den Motor sicher und mühelos anzulassen.

  • Seite 6: Einsetzen Des Mulchverschlusses Oder Des Fangkorbs

    Wichtig: Wechseln Sie das Motoröl nach den ersten fünf Betriebsstunden und danach jährlich. Siehe Wechseln des Motoröls (Seite 19). Einsetzen des Mulchverschlusses oder des Fangkorbs g005308 Keine Teile werden benötigt Bild 8 Verfahren Drücken Sie die Taste am Hebel mit dem Sie müssen den Mulchverschluss (für das Recyclen Daumen und setzen Sie den Mulchverschluss oder Seitenauswurf des Schnittguts) oder den...

  • Seite 7: Montieren Des Fangkorbs

    Hinweis: Schieben Sie den Grasfangkorb nicht über den Holm (Bild 11). Haken Sie den unteren Kanal des Grasfangkorbs an der Unterseite des Rahmens ein (Bild 12). g005310 Bild 10 Hinweis: Wenn der Hebel nicht richtig einrastet, ziehen Sie das Zündkabel von der Zündkerze ab und entfernen Sie ggf.

  • Seite 8: Produktübersicht

    Motor kalt ist. Wischen Sie Modell Gewicht Länge Breite Höhe verschütteten Kraftstoff auf. 20899 34 kg 159 cm 56 cm 110 cm – Rauchen Sie nicht beim Umgang mit Kraftstoff, und gehen Sie nicht in der Nähe von offenem...

  • Seite 9: Betanken

    – Betanken Sie die Maschine nie bei laufendem oder heißem Motor oder entfernen Sie den Tankdeckel. – Lassen Sie den Motor nie bei Kraftstoffverschüttungen an. Vermeiden Sie, dass Sie Zündquellen schaffen, bis die Kraftstoffdämpfe verdunstet sind. g230458 – Bewahren Sie Kraftstoff in vorschriftsmäßigen, Bild 15 für Kinder unzugänglichen Kanistern auf.

  • Seite 10: Prüfen Des Motorölstands

    Prüfen des Motorölstands Einstellen der Höhe des oberen Holms Stellen Sie die Maschine auf einer ebenen Fläche ab. Sie können den oberen Holm auf eine für Sie Entfernen Sie den Peilstab, indem Sie den passende Höhe anheben oder absenken. Deckel nach links drehen und herausziehen (Bild 16).

  • Seite 11: Einstellen Der Schnitthöhe

    Einstellen der Schnitthöhe • Wenn Sie den Schaltbügel loslassen, sollten der Motor und das Messer innerhalb von drei Stellen Sie die Schnitthöhe ein. Stellen Sie die Sekunden abstellen. Wenn dies nicht der Fall Vorderräder auf dieselbe Höhe wie die Hinterräder ist, setzen Sie die Maschine nicht mehr ein (Bild 20).

  • Seite 12: Sicherheit An Hanglagen

    Sicherheit an Hanglagen Anlassen des Motors • Mähen Sie immer quer zum Hang, nicht Wichtig: Die Maschine hat einen hangaufwärts oder -abwärts. Gehen Sie beim Sicherheitsschalter, der ein Anlassen des Richtungswechsel an Hanglagen äußerst Motors verhindert, wenn der Mulchverschluss vorsichtig vor. oder der Fangkorb nicht an der Maschine eingesetzt sind.

  • Seite 13: Verwenden Des Selbstantriebs

    Mulchen des Schnittguts Ziehen Sie den Schaltbügel zum Holm und halten ihn in dieser Stellung. Ziehen Sie am Rücklaufstartergriff (Bild 24). Die Maschine ist werksseitig auf das Mulchen von Schnittgut und Laub eingestellt. Nehmen Sie ggf. den Fangkorb vom Gerät ab (siehe Entfernen des Fangkorbs (Seite 14)),...

  • Seite 14: Sammeln Des Schnittguts

    Sammeln des Schnittguts Verwenden Sie den Fangkorb, wenn Sie Schnittgut und Laub im Fangkorb sammeln möchten. WARNUNG: Ein verschlissener Fangkorb kann das Ausschleudern kleiner Steine und ähnlicher Gegenstände in Richtung des Benutzers und Unbeteiligter zulassen. Das kann zu schweren oder tödlichen Verletzungen führen. g010267 Prüfen Sie den Fangkorb regelmäßig.

  • Seite 15: Seitenauswurf Des Schnittguts

    Seitenauswurf des Schnittguts Verwenden Sie den Seitenauswurf, wenn Sie sehr hohes Gras schneiden. Nehmen Sie ggf. den Fangkorb von der Maschine ab, bevor Sie das Schnittgut seitlich auswerfen, siehe Entfernen des Fangkorbs (Seite 14). Wichtig: Die Maschine hat einen Sicherungsschalter, der ein Anlassen des g010269 Motors verhindert, wenn der Mulchverschluss Bild 30...

  • Seite 16: Betriebshinweise

    Laub nicht fein genug häckselt. Saisonbeginn ein neues Messer. • Tauschen Sie die Messer bei Bedarf durch ein Nach dem Einsatz Originalersatzmesser von Toro aus. Mähen Hinweise zur Sicherheit • Mähen Sie immer nur ein Drittel des Grashalms nach dem Betrieb in einem Durchgang.

  • Seite 17: Sicherheit Beim Befördern

    • Lassen Sie den Motor abkühlen, bevor Sie die Maschine in einem geschlossenen Raum abstellen. • Lagern Sie die Maschine oder den Benzinkanister nie an Orten mit offener Flamme, Funken oder Zündflamme, z. B. Warmwasserbereiter, oder auf anderen Geräten. g002773 Bild 36 Sicherheit beim Befördern •...

  • Seite 18: Wartung

    Wartung Wichtig: Weitere Informationen zu Wartungsarbeiten finden Sie in der Motorbedienungsanleitung. Empfohlener Wartungsplan Wartungsintervall Wartungsmaßnahmen • Stellen Sie sicher, dass der Motor innerhalb von drei Sekunden nach dem Loslassen des Schaltbügels abstellt. Bei jeder Verwendung • Prüfen Sie den Luftfilter auf Verschmutzungen oder Beschädigungen und reinigen oder täglich oder wechseln Sie ihn ggf.

  • Seite 19: Warten Des Luftfilters

    Warten des Luftfilters Wechseln des Motoröls Wartungsintervall: Jährlich Wartungsintervall: Bei jeder Verwendung oder täglich Hinweis: Lassen Sie den Motor ein paar Minuten laufen, bevor Sie das Öl wechseln, um es Jährlich aufzuwärmen. Warmes Öl fließt besser und führt Drücken Sie die Verriegelungsnasen oben an mehr Fremdstoffe mit sich.

  • Seite 20: Einschmieren Des Oberen Holms

    Stecken Sie den Peilstab in den Öleinfüllstutzen, schrauben Sie ihn jedoch nicht ein; nehmen Sie den Peilstab dann heraus. Lesen Sie den Ölstand am Peilstab ab. (Bild • Wenn der Ölstand am Peilstab zu niedrig ist, füllen Sie langsam etwas Öl in den Öleinfüllstutzen, warten Sie drei Minuten und wiederholen Sie dann die Schritte bis 10,...

  • Seite 21: Auswechseln Des Messers

    Auswechseln des Messers Wartungsintervall: Jährlich Wichtig: Sie benötigen für den richtigen Einbau des Messers einen Drehmomentschlüssel. Wenn Sie keinen Drehmomentschlüssel haben oder diese Arbeit nicht ausführen möchten, wenden Sie sich an einen offiziellen Vertragshändler. Prüfen Sie das Messer, wenn der Kraftstofftank leer ist.
  • Seite 22 g231390 Bild 50 Wichtig: Das gebogene Ende des Messers sollte zum Mähwerkgehäuse zeigen. Ziehen Sie die Messerschraube mit einem Drehmomentschlüssel auf ein Drehmoment von 61 - 74 N∙m an.

  • Seite 23: Einlagerung

    Vorbereiten der Maschine an die Zündkerze an. für die Einlagerung Geben Sie dem Benzin beim letzten Auftanken im Jahr einen Kraftstoffstabilisator (z. B. Toro Premium Fuel Treatment) bei, wie auf dem Etikett angegeben. Entsorgen Sie nicht verwendeten Kraftstoff ordnungsgemäß. Recyceln Sie den Kraftstoff vorschriftsmäßig oder verwenden Sie ihn für Ihr...
  • Seite 24 Produktrückruf bittet Toro Sie, Toro direkt oder über den lokalen Vertragshändler bestimmte persönliche Informationen mitzuteilen. Das Garantiesystem von Toro wird auf Servern in USA gehostet; dort gelten ggf. andere Vorschriften zum Datenschutz ggf. als in Ihrem Land. Wenn Sie Toro persönliche Informationen mitteilen, stimmen Sie der Verarbeitung der persönlichen Informationen zu, wie in diesem Datenschutzhinweis beschrieben.
