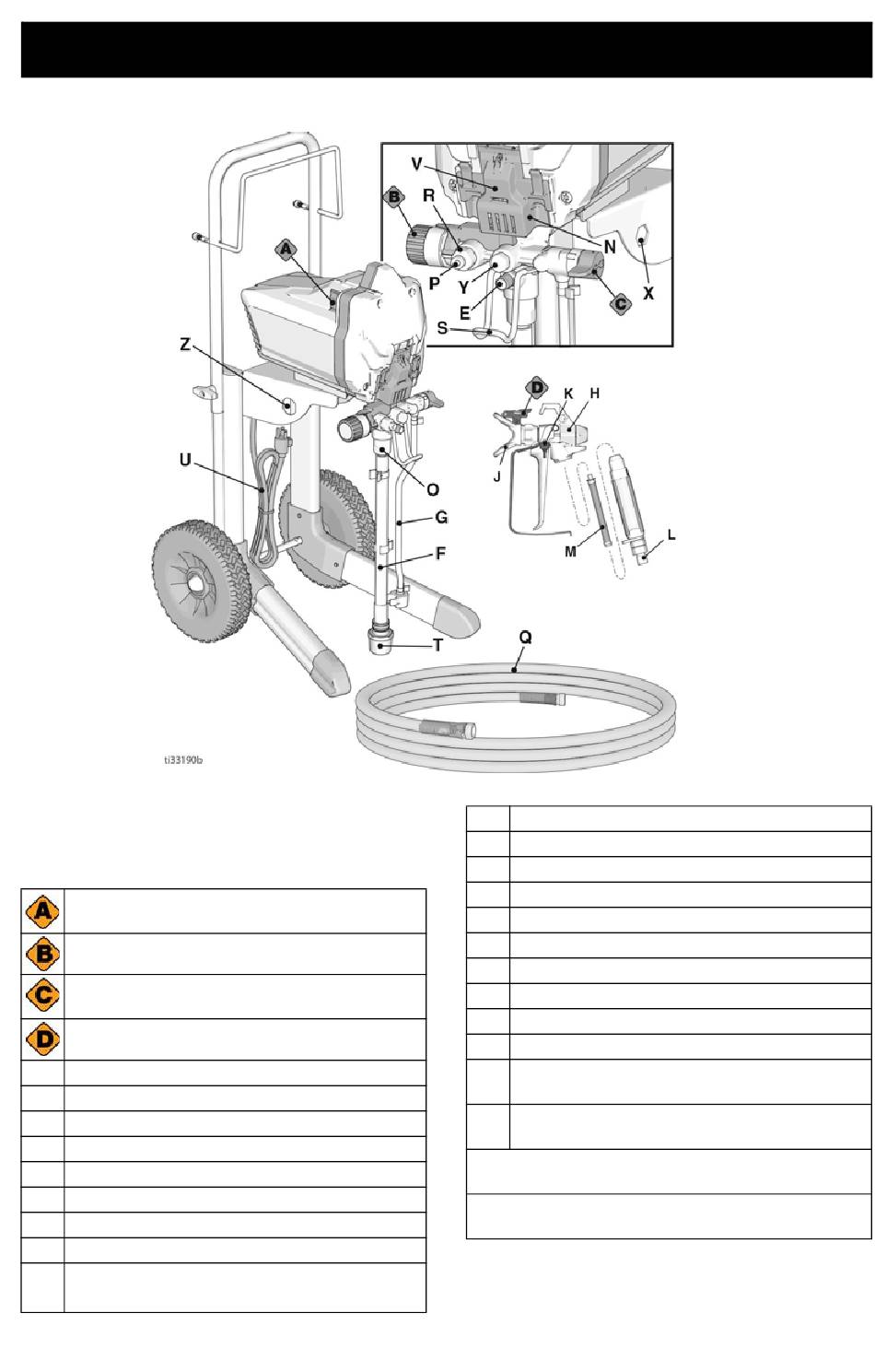

A60/A80 ProPlus Diagramm

A60/A80 ProPlus
Komponentenliste
Strom – EIN/AUS-Schalter
Druckreglerknopf
Entlüftungs-/Spritzventil
Spritzdüse
E PushPrime Schalter
F Saugrohr
G Ablassrohr (mit Diffusor)
H Airless-Spritzpistole
J Düsenschutz
K Pistolenabzugssperre
L Pistolenfitting
M Pistolenfilter (Innengriff)
N ProXChange™ Pumpe (hinter Easy
Access-Tür)
3A6436A DE
Das Spritzgerät
O Einlassventil
P Airless-Schlauchanschluss
Q Airless-Schlauch
R InstaClean-Filter (im Materialauslass)
S Behälterhalterung
T Einlasssieb
U Stromkabel
V Easy Access-Tür
X Werkzeug zum Ausbau der Pumpe
Y Auslassventil
Z Werkzeug zum Ausbau des
Einlassventils
Modell/Serienschild (nicht angezeigt, im
unteren Bereich des Geräts angebracht.)
Siehe Schnellübersicht, Seite 35 für weitere
Informationen.
Siehe Austausch von Warnschildern, Seite 9
für den Austausch von Warnschildern.
