Luettelonro
MDE 38
Compact
Lue lisää turvatietoja turvaohjeoppaasta nro 58-13-0000.
Ääni- ja värinätiedot.
•
Työkalulle tyypillinen A-painotettu äänipainetaso on alle 88 dB (A). Työn aikana äänitaso voi ylittää 101 dB (A). Käytä kuulosuojaimia!!
•
Tyypillinen painotettu kiihtyvyys on alle 2,5 m/s
Nämä ilmoitetut arvot on saatu laboratoriotesteissä, jotka noudattavat annettuja normeja mutta eivät ole riittäviä riskien arviointiin. Yksittäisissä
työkohteissa mitatut arvot voivat ylittää ilmoitetut arvot. Yksittäisen käyttäjän todelliset altistusarvot ja vaarat ovat yksilöllisiä ja ne riippuvat käyttäjän
työtavasta, työkappaleesta ja työpisteen suunnittelusta sekä altistusajasta ja käyttäjän fyysisestä tilasta.
Me, Milwaukee Electric Tool Corp., emme voi olla vastuussa seurauksista, jotka aiheutuvat ilmoitettujen arvojen käytöstä, sen sijaan että olisi käytetty
todellista altistusta heijastavia arvoja arvioitaessa yksittäisen henkilön riskiä työtilanteessa, jota emme voi valvoa.

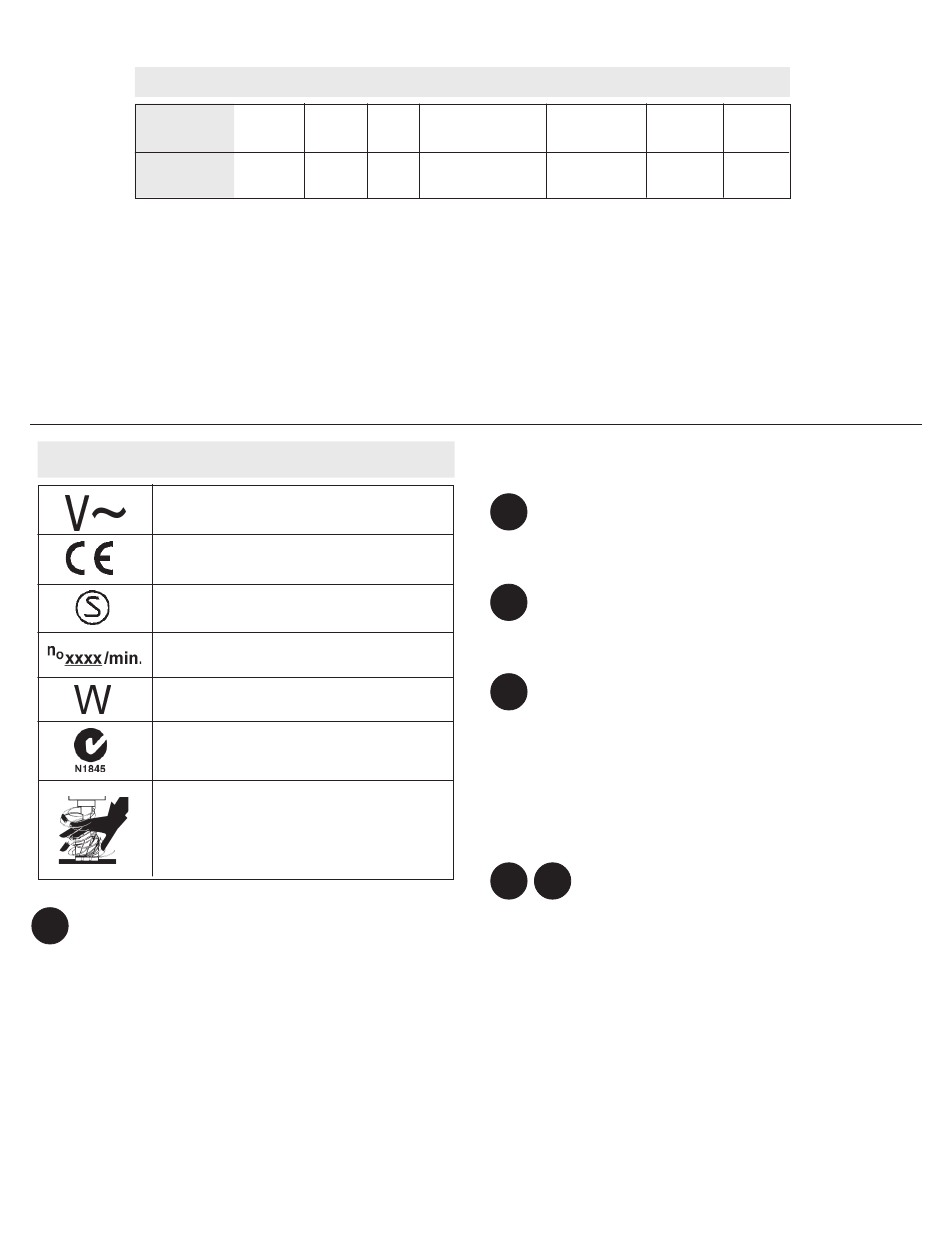

Symbolit
Vaihtovirta
CE-vaatimustenmukaisuusmerkintä
SEMKO-turvamerkintä
Kuormittamaton kierrosluku (R/min)
W
Australian C-tick-merkintä
VAARA! Tapaturmavaaran vähentämiseksi
kädet, rievut, vaatteet, jne., on aina pidettävä
poissa liikkuvista osista ja lastuista. Älä yritä
poistaa lastuja leikkurin pyöriessä. Lastut ovat
teräviä ja voivat vetää esineitä liikkuviin osiin.
A
1
-
Poran moottori
2
-
Liukukappale
3
-
Avaimen säilytys
4
-
Pysäytysnuppi
5
-
Vetokartio
6
-
Napa
7
-
Kahvan ruuvi
8
-
Syöttökahva
9
-
Tartuin
10 -
Kotelo
11 -
Johto
Kompakti sähkömagneettinen porakone
Erittelyt
Artikkeli
V AC
nro
W
220-240
4270-50
1 050
2
.
12 -
Turvalenkki
13 -
Magneettialusta
14 -
Välikappale
15 -
Poran kara
16 -
Tukiteline
17 -
Leikkausnesteen säiliö
18 -
Ohjauspaneeli
19 -
Magneetin merkkivalo
20 -
Magneettikytkin
21 -
Poran virtakytkin
22 -
Käsipumppu
Kuormittamaton
Karan
R/min
sisäläpimitta
450
19 mm
Kokoaminen
B
Syöttökahvojen ja tartuinten kiinnittäminen
1.
Kiinnitä syöttökahvat ja tarttuimet keskiöön. Kiristä hyvin.
2.
Asenna napa jommallekummalle puolelle kohdistamalla kaksi (2)
navan tappia vetokartion reikiin. Kiristä kahvan ruuvi.
C
Pysäytysnuppi
23 -
Pysäytysnuppi
Pysäytysnuppi pysäyttää liukukappaleen liikkeen. Asenna kiertämällä
pysäytysnuppi kuvassa näytettyyn paikkaan.
D
Vastakiilan säätäminen
Säädä vastakiilaa löysentämällä tai kiristämällä kotelon sivuilla olevia
vastakiilan säätöruuveja vastaavasti mukana toimitetulla 3/32":n
kuusiokulma-avaimella. Asetusruuvien kiristäminen lisää liukukappaleen
vastusta. Vastakiila tulee asettaa tarpeeksi kireälle, jotta se tukisi poran
painoa kaikissa asennoissa. Kaikki asetusruuvit tulee säätää siten, että
liukukappale liikkuu pehmeästi ja tasaisesti koko liikeradallaan.
Asetusruuveissa on nailonpala, joka estää niitä liikkumasta vapaasti.
Vastakiilaa täytyy ehkä säätää lisää, kun työkalua on käytetty pidemmän
aikaa.
E F
24 - Välikappale
25 - Tukiteline
Tämä laite toimitetaan tehtaalta asetettuna 25 mm syvyyteen leikkaaville
leikkureille (kuva E). Jos käytät 50 mm syvyyteen leikkaavia leikkureita,
asenna välikappale tukitelineen alaosaan (kuva F).
HUOMAA: Älä käytä välikappaletta ja tukitelinettä istukansovittimen kanssa.
11
HSS
Kieräpora
leikkuri
13 mm
38 mm
Tukitelineen ja välikappaleen säätäminen
leikkaussyvyyden mukaan
Suomi
