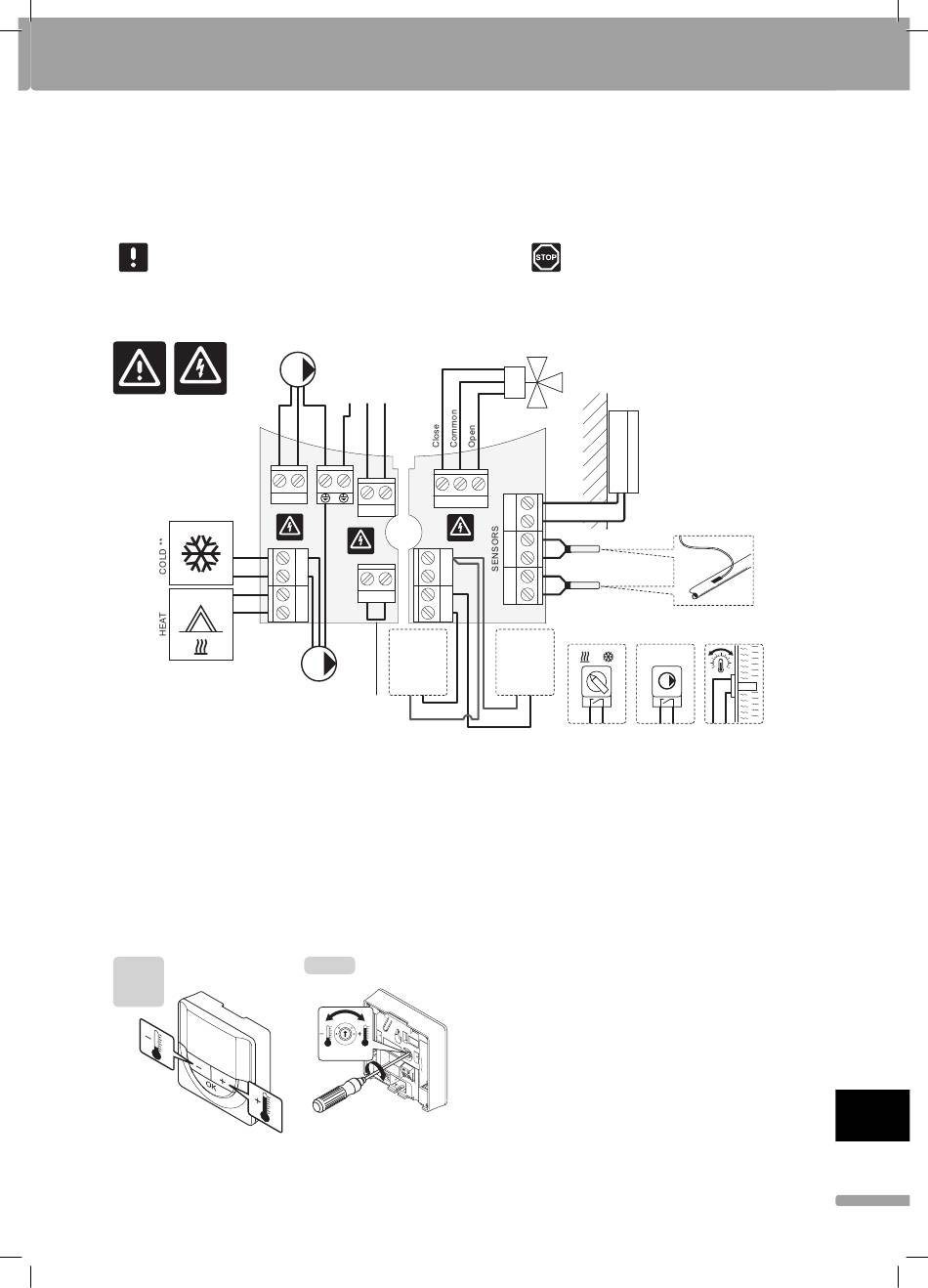

Snabbguide
OBS!
Det här är en snabbstartguide som kan användas
som minneslista av erfarna installatörer. Vi vill
starkt rekommendera dig att läsa igenom hela
handboken innan du installerar reglersystemet.
PUMP P1
230 V 50 Hz
L
230 V 50 Hz
*) Utomhustemperaturgivaren kan anslutas till antingen reglercentralen eller till en termostat.
**) Anslut antingen COLD eller PUMP P2 (sekundär värme/kyla-krets) till anslutningarna.
***) Välj en av ingångarna (omkoppling värme/kyla, styrsignal för pump, eller tappvarmvattentermostat) och ställ in parameter 11 – Val av trådbunden ingång 1, eller
parameter 12 – Val av trådbunden ingång 2, till lämpligt värde. Tillvalet värme/kyla kan endast användas i system utan en registrerad trådlös termostat.
****) Anslutning för temperaturbegränsning (tillval), försedd med en bygling från fabrik. Avlägsna byglingen om temperaturbegränsning ska användas med PUMP P1.
*****) Returledningsgivare (tillval). Kan endast användas för boost-funktion i system utan en registrerad trådlös termostat.
Bruksanvisning för termostater
T-168
T-167
T-166
U P O N O R S M AT R I X M O V E P L U S · S N A B B G U I D E
S N A B B G U I D E
ACTUATOR 230 V
POWER
230 V AC
50 Hz
N
N L
230 V 50 Hz
230 V 50 Hz
L 2
4
N
In2
L
In1
N
In1
PUMP P2 **
CONTACT
Ther ****
T-163
20
5 35
Varning!
Elektrisk installation och service innanför
skyddskåpor där spänningar på 230 V AC fi nns,
måste utföras under överinseende av en behörig
elektriker.
SENSORS
OUTSIDE *
WATER RETURN *****
WATER IN
In1/In2 *** In1/In2 ***
In2
UK
CZ
DE
DK
EE
ES
FI
FR
HR
HU
In1/In2 **
IT
LT
LV
NL
NO
PL
PT
RO
RU
SE
SK
