Guide de référence rapide
REMARQUE !
Cette notice est un guide de démarrage
rapide destiné à servir de rappel pour les
installateurs chevronnés. Uponor vous
recommande fortement de lire tout le manuel
d'installation et d'utilisation avant d'installer
le système de régulation.
PUMP P1
230 V 50 Hz
L
230 V 50 Hz

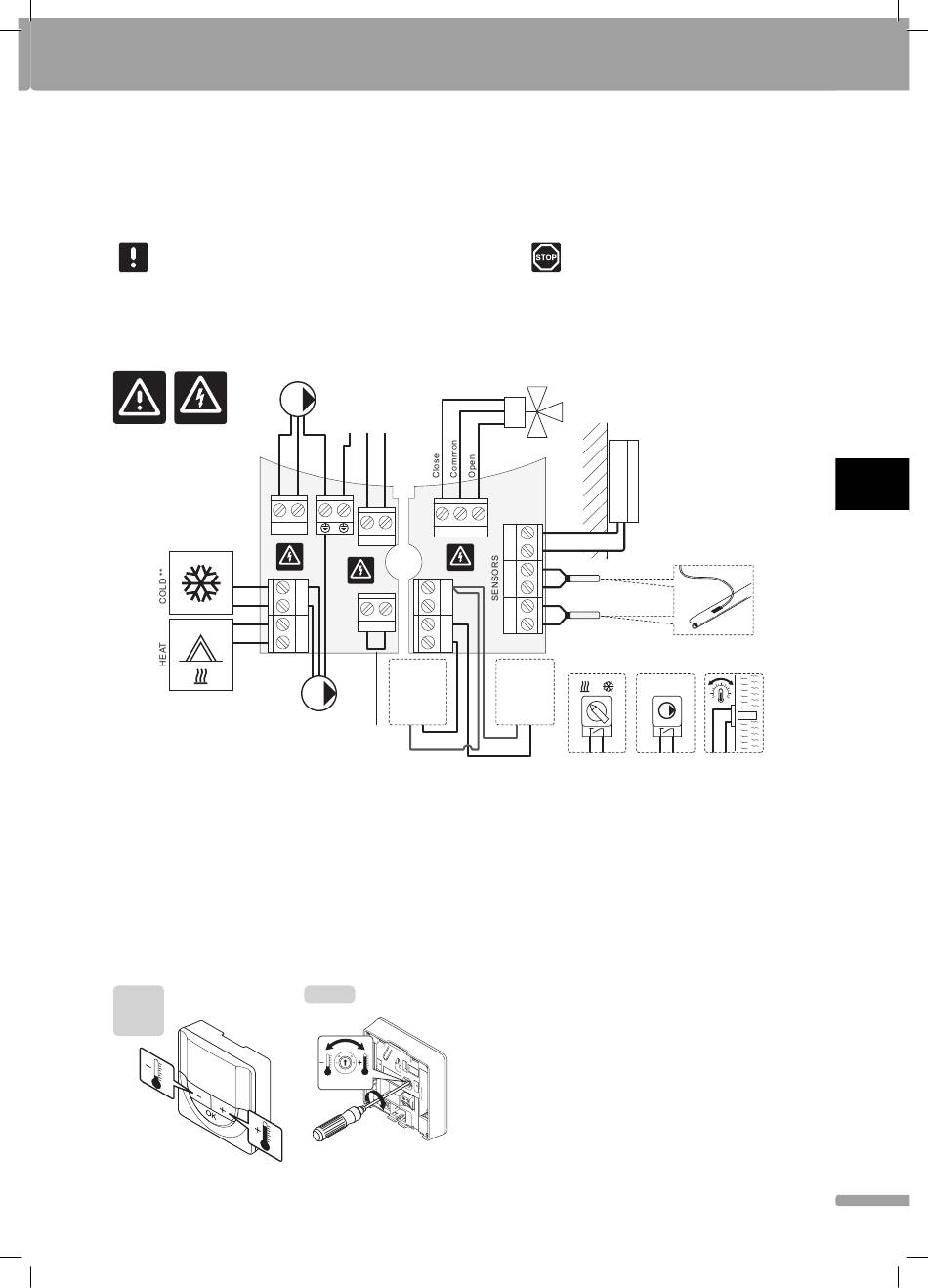

*) La sonde de température extérieure peut être raccordée aussi bien à la centrale de régulation qu'à un thermostat.
**) Connecter FROID ou POMPE P2 (circuit secondaire de chauffage/rafraîchissement) à la borne de raccordement.
***) Sélectionner l'une des entrées (commutateur de chauffage/rafraîchissement, signal de contrôle de la pompe ou thermostat d'immersion) et défi nir le paramètre 11 –
sélection entrée fi laire 1 ou le paramètre 12 – sélection entrée fi laire 2, en fonction. L'option chauffage/rafraîchissement ne peut être utilisée que dans des systèmes
sans thermostat sans fi l affecté.
****) Raccordement optionnel d'un limiteur de température pourvu d'un couvre-câble en usine. Retirer le couvre-câble si le limiteur de température doit être utilisé avec la
POMPE P1.
*****) Sonde de retour optionnelle. Elle ne peut être utilisée, pour la fonction BOOST, que dans des systèmes sans thermostat sans fi l affecté.

Mode d'emploi du thermostat

T-168
T-167
T-166
