Guida Rapida; Istruzioni Per L'uso Del Termostato - Uponor Smatrix Move PLUS Kurzanleitung

Guida rapida

N O TA !
Questa Guida rapida rappresenta un prome-
moria per gli installatori esperti. Si raccomanda
di leggere attentamente tutto il Manuale di
installazione e uso prima di installare il sistema
di controllo.
PUMP P1
230 V 50 Hz
L
230 V 50 Hz

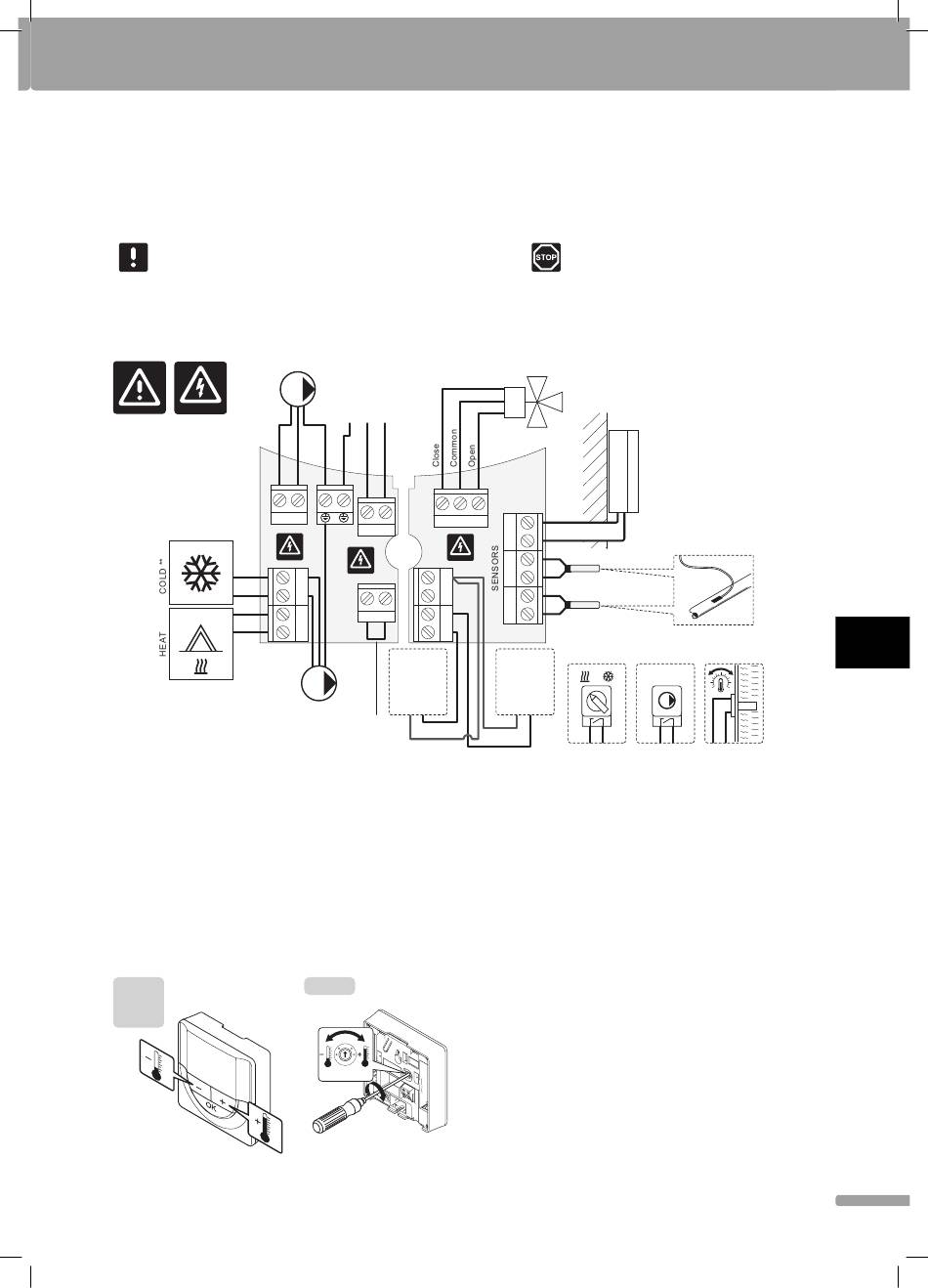

*) La sonda di temperatura esterna può essere collegata all'unità base oppure a un termostato.
**) Collegare FREDDO o POMPA P2 (circuito di riscaldamento/raffrescamento secondario) al terminale di collegamento.
***) Selezionare uno degli ingressi (interruttore di commutazione riscaldamento/raffrescamento, segnale di controllo della pompa, o termostato a immersione) e impostare
il parametro 11 – Selezione ingresso cablato 1 oppure il parametro 12 – Selezione ingresso cablato 2, di conseguenza. L'opzione di riscaldamento/raffrescamento può
essere utilizzata solamente negli impianti senza un termostato senza fi li registrato.
****) Collegamento per limitatore di temperatura opzionale, dotato di ponticello in fabbrica. Rimuovere il ponticello in caso di utilizzo di un limitatore di temperatura insieme
a POMPA P1.
*****) Sonda di ritorno opzionale. Può essere utilizzata solamente, per la funzione boost, negli impianti senza un termostato senza fi li registrato.

Istruzioni per l'uso del termostato

T-168
T-167
T-166
U P O N O R S M AT R I X M O V E P L U S · G U I D A R A P I D A
G U I D A R A P I D A
ACTUATOR 230 V
POWER
230 V AC
50 Hz
N
N L
230 V 50 Hz
230 V 50 Hz
L 2
4
N
In2
L
In1
N
In1
PUMP P2 **
CONTACT
Ther ****
T-163
20
5 35
Avvertenza!
I collegamenti elettrici e gli interventi di assi-
stenza dietro gli scomparti 230 V c.a. devono
essere effettuati sotto la supervisione di un
elettricista qualifi cato.
SENSORS
OUTSIDE *
WATER RETURN *****
WATER IN
In1/In2 *** In1/In2 ***
In2
