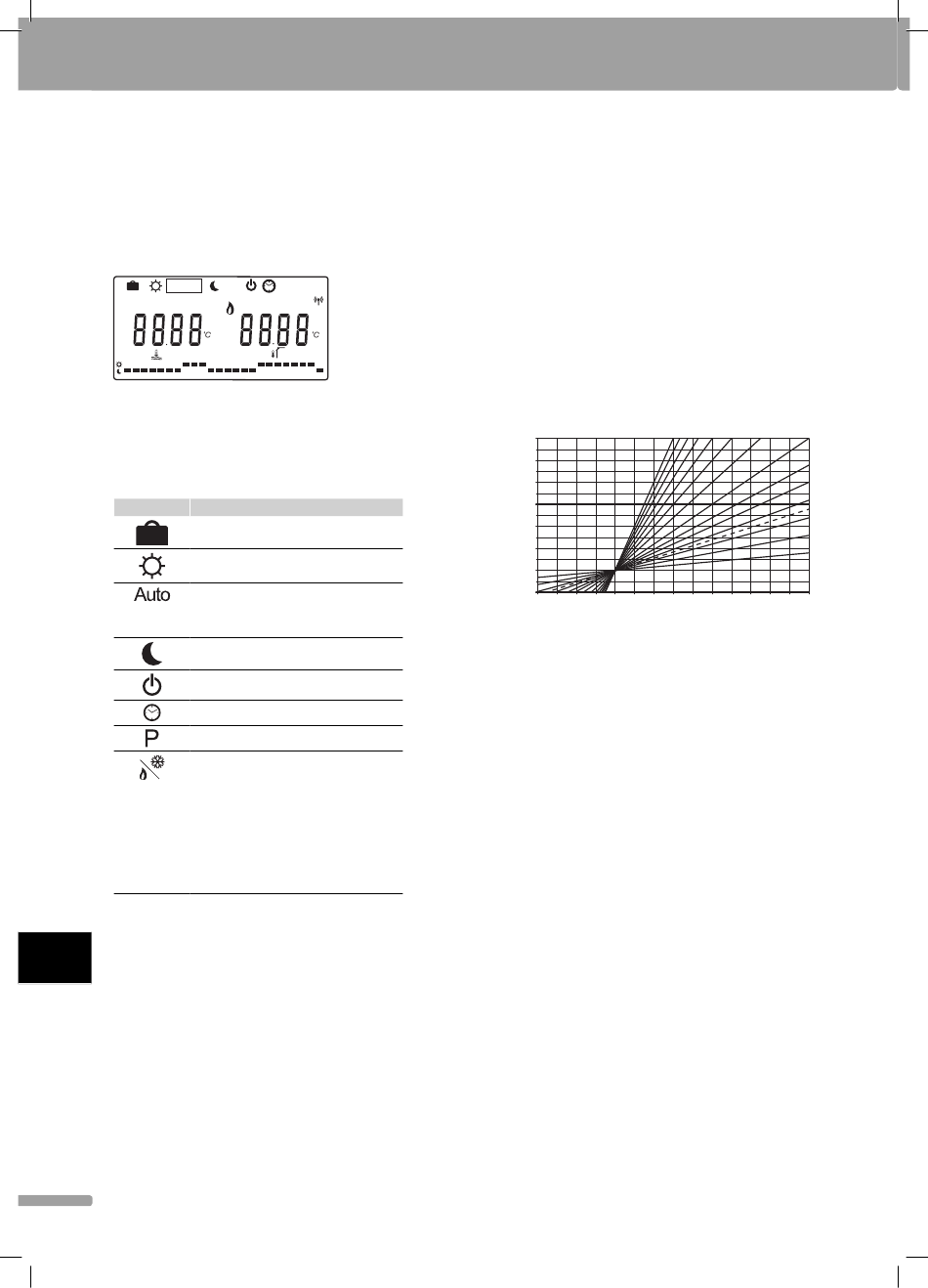

Modo funcionamento

Durante o funcionamento normal o controlador encon-
CZ
tra-se no modo de funcionamento.
No modo de funcionamento, podem ser selecionados
DE
modos de funcionamento diferentes, bem como o dia
e a hora atuais, e um programa de agendamento.
DK
AUTO
EE
0h 2 4 6 8 10 12
ES
Utilize os botões < ou > para alterar o modo de
funcionamento. Uma caixa apresenta o modo que
FI
foi selecionado.
As defi nições e modos de funcionamento disponíveis
em modo de funcionamento são as seguintes.
FR
Ícone Modo funcionamento
Modo de férias
HR
Modo conforto
HU
Modo automático (predefi nição)
Defi ne o modo de funcionamento segundo
o programa de agendamento defi nido
IT
Modo ECO
Modo de paragem
LT
Defi nições de dia e hora
Menu de programas agendados
LV
Modo de aquecimento/refrigeração
(disponível apenas se a refrigeração
estiver ativada)
NL
Este modo requer o parâmetro do sistema
0 – Tipo de instalação a ser defi nido para
rEv, mas está oculto se um termóstato
NO
sem fi os for registado no controlador ou
se os parâmetros do sistema 11 ou 12
estiverem defi nidos para HC.
PL
Bomba de circulação
Se uma bomba de circulação estiver ligada ao controla-
PT
dor, irá funcionar continuamente (predefi nição) durante
o funcionamento normal.
Para alterar esta defi nição, vá ao parâmetro do siste-
RO
ma 19 (PUMP) – Atraso do arranque da bomba, no
controlador.
RU
Consulte a secção Confi gurar o sistema para obter mais
informações.
SE
SK
238
G U I A R Á P I D O
P
14 16 18 20 22 24
O controlador do Move pode receber um sinal de procu-
ra de bomba para uma das entradas com fi os (entrada 1
ou 2, parâmetro 11 ou 12 defi nido para C_b) de outro
controlador no sistema, ligando ou desligando a bomba
de circulação ligada a P1.
Curva de aquecimento e refrigeração
As curvas de aquecimento e refrigeração para o contro-
lador de Uponor Smatrix Move PLUS são apresentadas
no diagrama abaixo. O diagrama abaixo apresenta a
temperatura de fornecimento calculada, para cada
curva, a diferentes temperaturas exteriores. O contro-
lador utiliza a curva selecionada para operar a válvula
misturadora, que por sua vez ajusta a temperatura de
fornecimento ao sistema.
Temperatura de fornecimento
5 4,5 4 3,5
80
70
60
50
40
30
20
10
36 34 32 30 28 26 24 22 20 18 16 14 12 10 8 6 4 2
Temperatura exterior
A escolha de curva depende da combinação de diferen-
tes fatores, como o isolamento da casa, a localização
geográfi ca, o tipo de sistema de aquecimento/refrige-
ração, etc.
Exemplo:
Uma casa com mau isolamento aquecida por um sistema
de radiador requer um valor de curva maior do que uma
casa equivalente com aquecimento sob o pavimento.
As curvas no diagrama também são limitadas por
parâmetros máximos e mínimos defi nidos no sistema
(marcados no diagrama com linhas extra espessas).
U P O N O R S M AT R I X M O V E P L U S · G U I A R Á P I D O
3 2,5 2
1,5
1,2
1
0,8
0,7
0,6
0,4
0,2
0 -2 -4 -6 -8 -10 -12 -14 -16 -18 -20
